Bedienungsanleitung für Little Giant 14S/16S Tauchpumpe

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für die Little Giant 14S und 16S Tauchpumpen. Lesen Sie das gesamte Handbuch vor der Installation. Die Pumpe ist für den Einsatz in Becken oder Pumpstationen zur Förderung von Abwasser und Entwässerung vorgesehen. Wichtig: Die Pumpe darf nicht trocken laufen, nicht in Schwimmbereichen verwendet werden und ist nur für Wasser geeignet. Verwenden Sie keine Flüssigkeiten, die Korrosion fördern, wie Meerwasser, Säuren oder Chemikalien.

Installation

Die Installation muss von qualifiziertem Personal durchgeführt werden.

• Becken: Installieren Sie die Pumpe in einem gasdichten Becken mit einem Durchmesser von mindestens 45,72 cm (18 Zoll) und einer Tiefe von 76,2 cm (30 Zoll).
• Verrohrung: Verwenden Sie ein Rückschlagventil und ein Absperrventil in der Druckleitung.
• Entlüftung: Bohren Sie ein Entlüftungsloch (1/8 Zoll oder 3/16 Zoll) in die Druckleitung in einem 45-Grad-Winkel, um Lufteinschlüsse zu vermeiden.
• Unterstützung: Stützen Sie die Pumpe und die Verrohrung ab, um Brüche zu vermeiden.

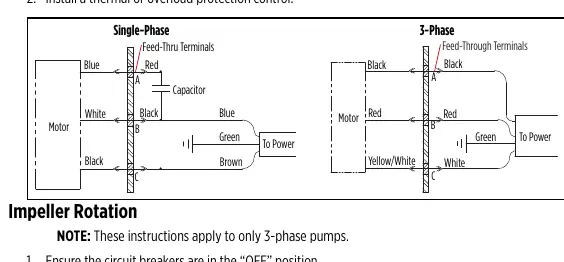

Elektrische Anschlüsse

Warnung: Hohe Spannungen können zu schweren Verletzungen oder zum Tod führen. Trennen Sie immer die Stromversorgung, bevor Sie an der Pumpe arbeiten.

• Schließen Sie die Pumpe an einen eigenen Stromkreis an.
• Stellen Sie sicher, dass die Spannung mit dem Typenschild der Pumpe übereinstimmt.
• Verwenden Sie bei Bedarf einen Fehlerstromschutzschalter (GFCI).
• Bei Drehstrompumpen (3-Phase) muss die Drehrichtung des Impellers gegen den Uhrzeigersinn sein. Falls die Drehrichtung falsch ist, vertauschen Sie zwei der drei Phasenleiter.

Wartung

Überprüfen und testen Sie das Pumpensystem alle drei Monate.

• Inspektion: Prüfen Sie Stromkabel auf Schäden oder Korrosion. Entfernen Sie Ablagerungen aus dem Becken.
• Reinigung von Impeller und Volute: Trennen Sie die Stromversorgung. Entfernen Sie die vier Schrauben, die die Volute am Motorgehäuse halten. Reinigen Sie den Impeller und den Durchgang. Verwenden Sie keine starken Lösungsmittel. Stellen Sie sicher, dass sich der Impeller frei drehen lässt.
• Schmierung: Der Motor ist dauergeschmiert. Ölen Sie den Motor nicht.

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

• Pumpe startet nicht: Prüfen Sie die Stromversorgung, den Sicherungsautomaten, den Schwimmer auf Blockaden oder einen defekten Schalter.
• Pumpe schaltet nicht ab: Prüfen Sie den Schwimmer auf Blockaden oder ob die Pumpe luftgebunden ist (Entlüftungsloch prüfen).
• Pumpe fördert nicht: Prüfen Sie, ob das Rückschlagventil falsch herum installiert oder verstopft ist.
• Pumpe taktet kontinuierlich: Installieren Sie ein Rückschlagventil in der Druckleitung oder prüfen Sie auf Leckagen.
