Installations- und Bedienungsanleitung für Zoeller AquaNot 508 Fit 12V DC...

Wichtige Informationen aus der Anleitung

Die Zoeller AquaNot 508 Fit ist eine 12V DC Batterie-Notstrompumpe, die als Backup für Ihre primäre Sumpfpumpe dient. Sie ist für den Betrieb mit einer 12V Deep-Cycle-Batterie ausgelegt und verfügt über eine integrierte Z Control Cloud-Konnektivität zur Fernüberwachung und Alarmierung. Die Installation erfordert eine sorgfältige Platzierung der Schwimmerschalter und eine korrekte Verkabelung. Das System ist nur für klares Wasser geeignet und darf nicht in Abwasser- oder Klärgruben verwendet werden.

Produktbeschreibung

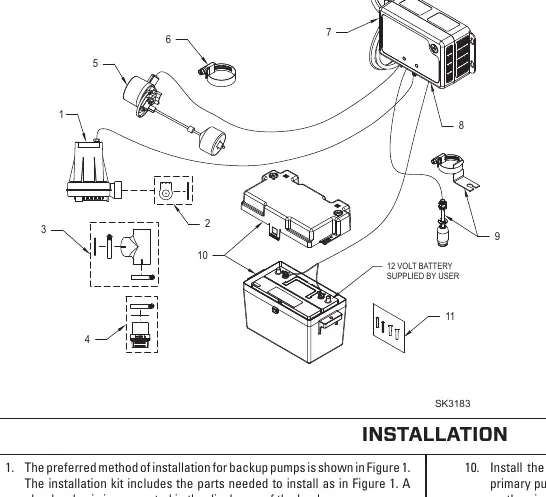

Das System besteht aus einer DC-Pumpe, einem intelligenten Controller mit integriertem Ladegerät, einem Batteriekasten und zwei Schwimmerschaltern (Betriebs- und Hochwasserschalter). Der Controller überwacht den Batteriezustand, führt Selbsttests durch und erkennt potenzielle Probleme wie Luftblasen oder blockierte Schwimmer.

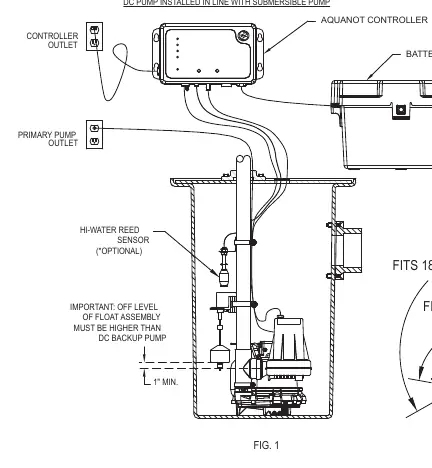

Installation

Die Installation sollte von einem qualifizierten Elektriker durchgeführt werden. Stellen Sie sicher, dass eine geerdete 115V-Steckdose in der Nähe verfügbar ist.

• Vorbereitung: Trennen Sie die Stromversorgung der primären Sumpfpumpe.
• Montage: Installieren Sie das Rückschlagventil am Auslass der primären Pumpe. Montieren Sie die DC-Pumpe mit der mitgelieferten Klemme.
• Schwimmerschalter: Befestigen Sie den Betriebsschalter so, dass er oberhalb des Einlasses der primären Pumpe liegt. Der Hochwasserschalter wird mindestens 2,5 cm (1 Zoll) über dem Betriebsschalter installiert.
• Controller: Montieren Sie den Controller an der Wand, mindestens 1 Meter über dem Sumpf.
• Verkabelung: Verbinden Sie die Kabel mit den Batteriepolen (Plus an Plus, Minus an Minus). Schließen Sie die Pumpe an den Controller an.

Inbetriebnahme und Betrieb

Nach der Installation muss das System getestet werden:

1. Stecken Sie den Controller in die Steckdose. Alle Lichter blinken zur Selbstprüfung.
2. Testen Sie die Schwimmerschalter manuell, um sicherzustellen, dass die Pumpe anläuft und der Alarm ertönt.
3. Drücken Sie die "Silence"-Taste, um den Alarm stummzuschalten.
4. Führen Sie einen Reset durch, indem Sie die "Silence"-Taste für 3 Sekunden gedrückt halten.

Z Control Cloud Verbindung

Die Verbindung zur Z Control Cloud ermöglicht Fernzugriff und Benachrichtigungen:

• Mobile App: Laden Sie die Z Control App herunter und folgen Sie den Anweisungen zur Geräteregistrierung.
• Direkte Verbindung: Sie können sich auch direkt mit dem WiFi-Netzwerk des Controllers (ZCTL_Fit_xxxx) verbinden, um die Netzwerkeinstellungen über einen Browser (192.168.125.1) zu konfigurieren.

Wartung

Überprüfen und testen Sie das System mindestens alle 3 Monate:

• Trennen Sie die primäre Pumpe vom Strom.
• Füllen Sie den Sumpf mit Wasser, bis die DC-Pumpe anläuft.
• Prüfen Sie, ob die Pumpe das Wasser abpumpt und der Alarm ertönt.
• Drücken Sie "Silence" und setzen Sie das System zurück.
• Bei Nasszellen-Batterien: Überprüfen Sie monatlich den Elektrolytstand.

Fehlerbehebung

Der Controller zeigt Fehler über LEDs an:

• Pumpenprobleme: Wenn die Pumpe läuft, aber kein Wasser fördert, prüfen Sie auf Luftblasen (Airlock) oder Blockaden im Laufrad.
• Häufiges Takten: Justieren Sie die Gummistopps am Schwimmerstab.
• Alarm bei Ladung: Wenn der Alarm während des Ladevorgangs ertönt, trennen Sie das Ladegerät, prüfen Sie die Batterie und ersetzen Sie diese bei Bedarf.
