Bedienungsanleitung für Zoeller AquaNot Spin 508 12-Volt Backup-Tauchpumpe

Erfahren Sie alles über die Zoeller AquaNot Spin 508 12-Volt Backup-Tauchpumpe. Dieses Handbuch enthält technische Daten, LED-Statusanzeigen, Installationsdiagramme, Batterieanforderungen und Wartungstipps für Ihr Backup-System.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Die Zoeller AquaNot Spin 508 ist ein leistungsstarkes, selbsttestendes Batterie-Backup-Pumpensystem. Dieses Dokument dient als technisches Datenblatt und Installationshilfe. Wichtige Voraussetzungen für den Betrieb sind eine 12-Volt Deep-Cycle-Batterie (Größe 27, 29 oder 31) und eine fachgerechte Installation durch einen qualifizierten Elektriker unter Einhaltung der geltenden Sicherheitsvorschriften (NEC/OSHA).

Produktbeschreibung

Das System besteht aus einer 12-Volt-Pumpe mit 2,7 m langen Anschlusskabeln, einem Controller zur Batterieüberwachung und Ladung sowie einem vertikalen Schwimmerschalter. Die Pumpe verfügt über ein integriertes Rückschlagventil und ein Aluminium-Dichtungsgehäuse zur Kühlung.

LED-Statusanzeigen

Der Controller informiert über den Systemstatus mittels LED-Anzeigen:

  • System Ready: Grün (keine Fehler), Blinkend (AC-Strom aus, System läuft auf Batterie).
  • Batterie: Grün (geladen), Gelb (wird geladen), Rot (Batterie defekt/schwach).
  • DC-Pumpe: Gelb (Pumpe läuft), Rot (Pumpenfehler).
  • Schwimmerschalter: Rot (Hochwasser), Rot blinkend (Schalterfehler).

Installation und Anschluss

Die Installation muss gemäß den beiliegenden Diagrammen erfolgen. Die DC-Pumpe wird in Reihe mit der Hauptpumpe installiert. Achten Sie darauf, dass der Ausschaltpunkt (Off-Level) des Schwimmerschalters höher liegt als die DC-Backup-Pumpe. Das System ist für 16-Zoll- und 18-Zoll-Becken geeignet.

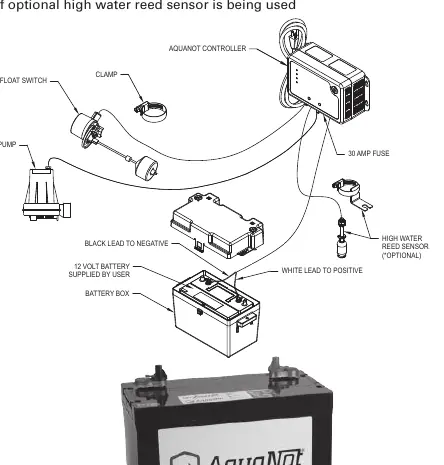

Anschlussdiagramm des Aquanot Spin 508 Systems
Anschlussdiagramm des Aquanot Spin 508 Systems

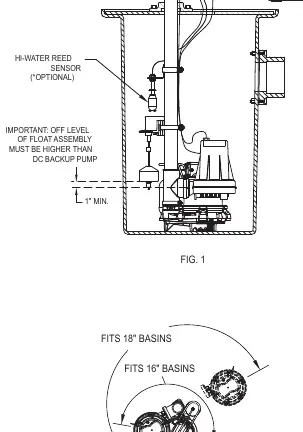

Installationsschema der Pumpe im Schacht
Installationsschema der Pumpe im Schacht

Batterieanforderungen

Verwenden Sie ausschließlich 12-Volt Deep-Cycle-Batterien. Empfohlene Typen sind AGM (P/N 10-1450) oder Wet-Batterien (P/N 10-0761). Die Batterie sollte eine Reservekapazität von mindestens 175 Minuten aufweisen. Das mitgelieferte Batteriegehäuse nimmt Batterien bis zu einer Größe von 330 mm (L) x 191 mm (B) x 241 mm (H) auf.

Wartung und Fehlerbehebung

Das System führt selbstständige Diagnosetests durch. Bei Alarmen kann die Taste "Alarm Silence/Reset" gedrückt werden, um den Alarm stummzuschalten; halten Sie die Taste drei Sekunden lang gedrückt, um Alarme zurückzusetzen. Die "Test"-Taste initiiert einen manuellen Pumpentest.

Technische Daten

Die maximale Förderhöhe (Shut-off Head) beträgt 6,7 Meter. Das System ist nicht für Installationen mit einer Gesamtförderhöhe von über 6 Metern empfohlen. Die geschätzte Lebensdauer bei kontinuierlichem Betrieb mit einer voll geladenen Batterie (175 Min. Reserve) beträgt ca. 5,5 Stunden.

Praktische Hilfe

Typische Probleme

System Ready LED blinkt grün

AC-Stromversorgung ist unterbrochen; das System läuft im Batteriebetrieb.

Batterie-LED leuchtet rot

Die Batterie ist defekt oder hat eine zu geringe Spannung.

Pumpenfehler-LED leuchtet rot

Es liegt ein Fehler in der Pumpe vor. Überprüfen Sie die Anschlüsse und die Pumpe.

Schwimmerschalter-LED leuchtet rot

Hochwasser erkannt. Stellen Sie sicher, dass der Schwimmerschalter frei beweglich ist.

Vor der Verwendung

  • Stellen Sie sicher, dass die Batterie ein 12-Volt Deep-Cycle-Modell ist (Größe 27, 29 oder 31).
  • Prüfen Sie, ob die Batteriekapazität mindestens 175 Minuten Reservekapazität beträgt.
  • Stellen Sie sicher, dass die Installation durch einen qualifizierten Elektriker erfolgt.
  • Überprüfen Sie, ob der 'Off-Level' des Schwimmerschalters höher als die DC-Backup-Pumpe liegt.
  • Stellen Sie sicher, dass die Mindestgröße des Schachtes 40 cm Durchmesser x 56 cm Tiefe beträgt.

Technische Daten in der Praxis

Shut-off Head
Maximale Förderhöhe, bei der die Pumpe noch Wasser fördert (hier 6,7 m).
Reservekapazität
Zeitraum, in dem die Pumpe bei kontinuierlichem Betrieb mit einer vollen Ladung laufen kann.

Abbildungen und Diagramme

  • Das Diagramm zeigt den Anschluss der DC-Pumpe in Reihe mit der Hauptpumpe.
  • Die Abbildung verdeutlicht die Positionierung des Schwimmerschalters und des optionalen Hochwasser-Sensors.

Modellkompatibilität

  • Nicht für Installationen mit einer Gesamtförderhöhe von über 6 Metern empfohlen.
  • Kompatibel mit 18-Zoll- und 16-Zoll-Becken.
