Bedienungsanleitung für Zigbee Switch Module-L

Erfahren Sie, wie Sie das Zigbee Switch Module-L (1CH, 2CH, 3CH, 4CH) installieren und konfigurieren. Diese Anleitung enthält detaillierte Schaltpläne, technische Spezifikationen, Schritte zur App-Einrichtung und Tipps zur Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Zigbee Switch Module-L ist ein Smart-Switch-Modul, das ohne Neutralleiter installiert wird. Es erfordert ein Zigbee Gateway und die Tuya Smart App zur Steuerung. S. 1, 2

Wichtigste Schritte

  • Reset des Geräts S. 1
  • Installation S. 1

Erste Inbetriebnahme

  • App-Einrichtung S. 2

Probleme und Lösungen

Gerät lässt sich nicht konfigurieren

Prüfen Sie Stromversorgung, Gateway-Verfügbarkeit, Internetverbindung, Passwort und Verkabelung.

S. 1

Wartung und Reset

  • Reset-Verfahren S. 1, 2

Technische Daten

Parameter Wert Hinweis Seiten
Spannung AC200-240V 50/60Hz Betriebsspannung S. 1
Maximale Last 10-100W pro Kanal Maximal zulässige Last pro Kanal S. 1

Wo es im PDF steht

  • Technische Daten und Schaltpläne S. 1
  • App-Einrichtung und Systemanforderungen S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Schaltpläne für 1CH, 2CH und 3CH Module Seite 1 Schaltpläne für 4CH Module Seite 2 Schritte zur App-Einrichtung Seite 2

Wichtige Informationen aus der Anleitung

Das Zigbee Switch Module-L ist ein intelligentes Schaltmodul, das für die Steuerung von Beleuchtung und anderen Geräten entwickelt wurde. Es zeichnet sich dadurch aus, dass kein Neutralleiter erforderlich ist. Für den Betrieb ist zwingend ein Zigbee Gateway erforderlich. Die Installation muss durch eine qualifizierte Elektrofachkraft gemäß den örtlichen Vorschriften erfolgen.

Technische Daten

  • Spannung: AC 200-240V 50/60Hz
  • Maximale Last: 10-100W pro Kanal (1CH bis 4CH Varianten)
  • Protokoll: IEEE802.15.4 (Zigbee)
  • Betriebsfrequenz: 2.405GHz-2.480GHz
  • Betriebstemperatur: -10°C bis +40°C
  • Reichweite:<100m
  • Schutzart: IP20

Installation und Verkabelung

Warnung: Schalten Sie vor Beginn der Arbeiten unbedingt die Stromversorgung ab. Schließen Sie den Neutralleiter nicht an, da dies das Gerät dauerhaft beschädigen kann.

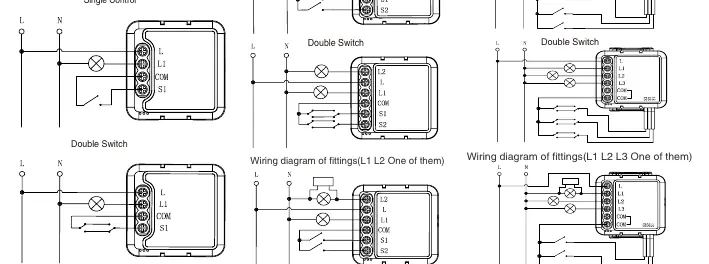

Schaltpläne für 1CH, 2CH und 3CH Module
Schaltpläne für 1CH, 2CH und 3CH Module

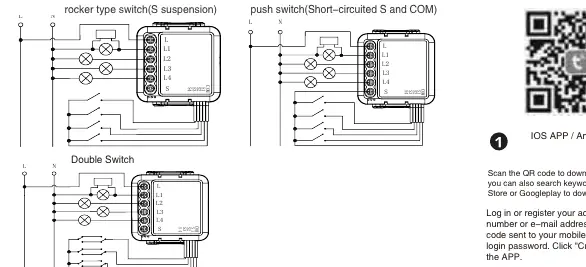

Schaltpläne für 4CH Module
Schaltpläne für 4CH Module

Die Installation erfolgt in der Anschlussdose. Achten Sie darauf, das Modul nicht in der Nähe von starken Signalquellen (z. B. Mikrowellen) oder hinter massiven Betonwänden zu installieren, da dies die Reichweite beeinträchtigen kann. Die Anleitung enthält spezifische Schaltpläne für 1-Kanal, 2-Kanal, 3-Kanal und 4-Kanal-Module, sowohl für Einzelschalter als auch für Wechselschaltungen.

Einrichtung und App-Konfiguration

Um das Gerät zu nutzen, laden Sie die Tuya Smart App herunter und registrieren Sie sich. Stellen Sie sicher, dass Ihr Zigbee Gateway bereits mit dem WLAN verbunden ist.

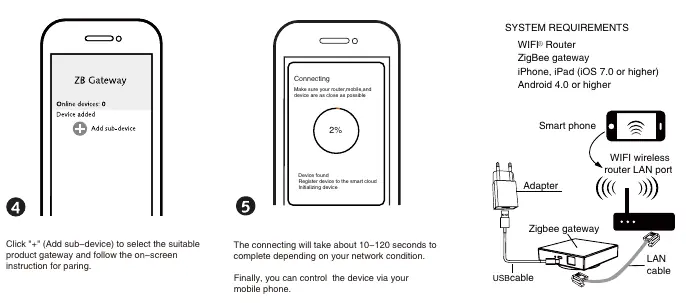

Schritte zur App-Einrichtung
Schritte zur App-Einrichtung
  1. Öffnen Sie die Tuya Smart App und wählen Sie Ihr Zigbee Gateway aus.
  2. Klicken Sie auf "+" (Sub-Gerät hinzufügen).
  3. Versetzen Sie das Modul in den Kopplungsmodus: Schalten Sie den traditionellen Schalter 5-mal ein/aus oder halten Sie die Reset-Taste für ca. 10 Sekunden gedrückt, bis die Anzeigeleuchte schnell blinkt.
  4. Folgen Sie den Anweisungen in der App, um den Kopplungsvorgang abzuschließen.

Fehlerbehebung

Sollte die Konfiguration fehlschlagen, prüfen Sie folgende Punkte:

  • Ist das Gerät mit Strom versorgt?
  • Ist das Zigbee Gateway verfügbar und online?
  • Ist die Internetverbindung stabil?
  • Ist das Passwort in der App korrekt eingegeben?
  • Ist die Verkabelung gemäß Schaltplan korrekt ausgeführt?

Bei einem WLAN-Ausfall kann das Gerät weiterhin über den traditionellen Schalter gesteuert werden. Sobald das WLAN wieder verfügbar ist, verbindet sich das Modul automatisch erneut.

Praktische Hilfe

Typische Probleme

Gerät lässt sich nicht konfigurieren

Prüfen Sie die Stromversorgung, die Verfügbarkeit des Zigbee Gateways, die Internetverbindung, das App-Passwort und die korrekte Verkabelung.

WLAN-Ausfall

Das Gerät bleibt über den traditionellen Schalter steuerbar und verbindet sich automatisch wieder, sobald das WLAN verfügbar ist.

Gerät muss zurückgesetzt werden

Schalten Sie den traditionellen Schalter 5-mal ein/aus oder drücken Sie die Reset-Taste für ca. 10 Sekunden, bis die Anzeigeleuchte blinkt.

Vor der Verwendung

  • Stellen Sie sicher, dass ein Zigbee Gateway vorhanden ist.
  • Schalten Sie die Stromversorgung vor der Installation aus.
  • Installieren Sie das Modul nicht in der Nähe von starken Signalquellen wie Mikrowellen.
  • Stellen Sie sicher, dass die Verkabelung gemäß dem Schaltplan erfolgt.
  • Verbinden Sie den Neutralleiter nicht mit dem Modul.

Technische Daten in der Praxis

Maximale Last
10-100W pro Kanal
Betriebstemperatur
-10°C bis +40°C

Abbildungen und Diagramme

  • Die Schaltpläne zeigen die korrekte Verdrahtung für 1CH, 2CH, 3CH und 4CH Module.
  • Die 'S'-Klemme ist für den Anschluss des traditionellen Schalters vorgesehen.
  • Es werden sowohl Einzelschalter- als auch Wechselschaltungskonfigurationen dargestellt.

Modellkompatibilität

  • Erfordert ein Zigbee Gateway.
  • Kein Neutralleiter erforderlich.
  • Kompatibel mit Tuya Smart App.
  • Unterstützt iOS 7.0+ und Android 4.0+.
