Bedienungsanleitung für Expert4house 1CH/2CH WIFI Switch Module-DC
Detaillierte Anleitung für das Expert4house 1CH/2CH WIFI Switch Module-DC. Erfahren Sie alles über die Installation, Verdrahtung, App-Einrichtung und Fehlerbehebung für dieses Smart-Home-Schaltmodul.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Expert4house 1CH/2CH WIFI Switch Module-DC ist ein Smart-Home-Schaltmodul für AC- oder DC-Anwendungen. Die Installation erfordert eine Elektrofachkraft. Die Steuerung erfolgt über die Smart Life App oder manuelle Schalter. S. 1
Wichtigste Schritte
- Gerät in den Kopplungsmodus versetzen S. 2
- Verkabelung durchführen S. 1
Erste Inbetriebnahme
- App herunterladen und registrieren S. 2
- Gerät koppeln S. 2
Probleme und Lösungen
Gerät kann nicht konfiguriert werden
Stromversorgung prüfen, 2,4-GHz-WLAN sicherstellen, Verkabelung prüfen.
S. 1Wartung und Reset
- Reset-Verfahren S. 1, 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | AC100-240V / DC5V, 12-48V | Unterstützte Eingangsspannungen | S. 1 |
| Max. Last | 150W / 5A | Maximale Schaltleistung pro Kanal | S. 1 |
Wo es im PDF steht
- Technische Daten und Schaltpläne S. 1
- App-Einrichtung und Kopplung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für die Installation und Konfiguration des Expert4house 1CH/2CH WIFI Switch Module-DC. Die Installation muss zwingend durch eine qualifizierte Elektrofachkraft unter Einhaltung der örtlichen Vorschriften erfolgen. Das Gerät ist für den Innenbereich konzipiert und sollte von Wasser, Feuchtigkeit und Hitze ferngehalten werden. Achten Sie bei der Installation auf eine ausreichende WLAN-Signalstärke (mindestens 50%).
Installation und Verdrahtung
Vor Beginn der Arbeiten muss die Stromversorgung unterbrochen werden. Das Modul unterstützt verschiedene Spannungsbereiche (AC 100-240V oder DC 5V/12-48V) und bietet Trockenkontakt-Funktionen.
- Schritt 1: Schalten Sie die Stromversorgung ab.
- Schritt 2: Schließen Sie die Drähte gemäß dem spezifischen Schaltplan für Ihr Modell (1CH oder 2CH) und Ihre Spannungsquelle (AC oder DC) an.
- Schritt 3: Setzen Sie das Modul in die Unterputzdose ein.
- Schritt 4: Schalten Sie die Stromversorgung wieder ein.
Beachten Sie die spezifischen Schaltpläne auf Seite 1 für die korrekte Belegung der Anschlüsse (COM, NO, NC, L, N, 5+).
Manuelle Steuerung
Das Modul unterstützt eine manuelle Übersteuerung. Die App-Steuerung und der manuelle Schalter sind synchronisiert. Änderungen in der App oder am Schalter werden im Speicher hinterlegt und überschreiben sich gegenseitig.
App-Einrichtung und Kopplung
Um das Gerät mit dem WLAN zu verbinden, nutzen Sie die Smart Life App.
- Laden Sie die Smart Life App herunter und registrieren Sie sich.
- Versetzen Sie das Modul in den Kopplungsmodus: Drücken Sie die Reset-Taste für ca. 10 Sekunden oder betätigen Sie den angeschlossenen traditionellen Schalter 5 Mal hintereinander, bis die Anzeigeleuchte schnell blinkt.
- Folgen Sie den Anweisungen in der App, um das Gerät hinzuzufügen.
- Die Verbindung dauert je nach Netzwerkbedingungen ca. 10-120 Sekunden.
Fehlerbehebung
- Gerät lässt sich nicht konfigurieren: Prüfen Sie die Stromversorgung, stellen Sie sicher, dass das Smartphone im 2,4-GHz-WLAN ist, und prüfen Sie die Verkabelung.
- WLAN-Ausfall: Das Gerät kann weiterhin über den traditionellen Schalter gesteuert werden. Sobald das WLAN wieder verfügbar ist, verbindet sich das Modul automatisch.
- WLAN-Wechsel: Bei Änderung des Netzwerks oder Passworts muss das Gerät gemäß der App-Anleitung neu verbunden werden.
Technische Daten
- Spannung: AC 100-240V 50/60Hz oder DC 5V, 12-48V
- Max. Last: 1CH: LED 150W/5A; 2CH: 2x150W/2x5A
- Betriebsfrequenz: 2.412GHz-2.484GHz
- Protokoll: WIFI IEEE 802.11b/g/n
- Betriebstemperatur: -10°C bis +40°C
- Schutzart: IP20
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht koppeln
Stellen Sie sicher, dass das Gerät im Kopplungsmodus ist (schnelles Blinken der LED). Reset durch 10s Drücken der Taste oder 5x Schalten.
WLAN-Signal zu schwach
Platzieren Sie das Smartphone während der Konfiguration nah am Modul (mind. 50% Signalstärke).
WLAN-Verbindung unterbrochen
Das Gerät funktioniert weiterhin manuell über den angeschlossenen Schalter und verbindet sich automatisch neu, sobald das WLAN wieder verfügbar ist.
Vor der Verwendung
- Stromversorgung vor der Installation unterbrechen
- Installation durch qualifizierte Elektrofachkraft durchführen
- 2,4-GHz-WLAN-Netzwerk bereitstellen
- Smart Life App herunterladen
- Verkabelung gemäß Schaltplan (AC oder DC) prüfen
Technische Daten in der Praxis
- Trockenkontakt (Dry Contact)
- Hauptsächlich für Signalsteuerung verwendet, trennt den Steuerstromkreis vom Laststromkreis.
Abbildungen und Diagramme

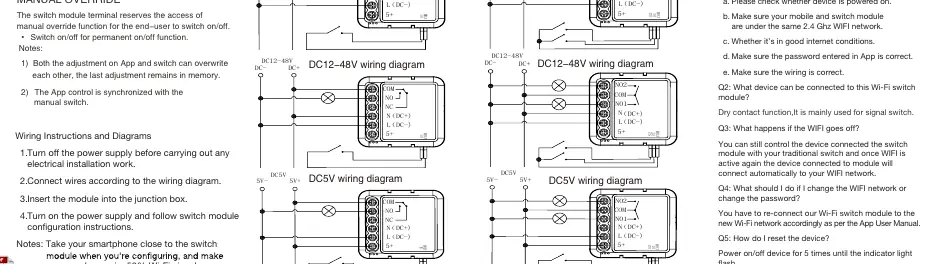

- AC100-240V Schaltplan: Für den Betrieb mit Netzspannung.
- DC12-48V / DC5V Schaltplan: Für den Betrieb mit Niederspannung.
- S1/S2 Anschlüsse: Für den Anschluss externer manueller Schalter.
Modellkompatibilität
- Unterstützt 2,4-GHz-WLAN (kein 5-GHz-WLAN).
- Kompatibel mit Amazon Alexa und Google Assistant.
