Bedienungsanleitung für Homematic IP Wandtaster HmIP-WRC2-2
Erfahren Sie, wie Sie den Homematic IP Wandtaster HmIP-WRC2-2 installieren, montieren und mit Ihrem Smart-Home-System verbinden. Vollständige Anleitung zur Inbetriebnahme, Batteriewechsel und Nutzung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Homematic IP Wandtaster HmIP-WRC2-2 ist ein batteriebetriebener 2-Kanal-Wandtaster zur Steuerung von Homematic IP Geräten. Er wird per Funk an einen Access Point oder eine Zentrale angelernt und kann durch Kleben oder Schrauben montiert werden. S. 1, 2
Wichtigste Schritte
- Anlernen S. 1
Erste Inbetriebnahme
- Batterien einlegen, dann das Gerät über die Homematic IP App oder direkt per Push-to-Pair mit einem anderen Gerät koppeln. S. 1
Probleme und Lösungen
Explosionsgefahr bei Batteriewechsel
Nur Batterien des gleichen Typs verwenden, nicht aufladen, nicht kurzschließen.
S. 2Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Versorgungsspannung | 2x 1,5 V LR03/Micro/AAA | Batterietyp | S. 2 |
Wo es im PDF steht
- Montage und Übersicht S. 1
- Funktion und technische Daten S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Homematic IP Wandtaster HmIP-WRC2-2 ist ein batteriebetriebener Funk-Wandtaster mit zwei Kanälen. Er dient zur zentralen Steuerung von Homematic IP Geräten und Funktionen, wie beispielsweise das Ein- und Ausschalten von Licht oder das Aktivieren des Ecobetriebs der Heizung. Das Gerät kann direkt mit anderen Homematic IP Geräten (Push-to-Pair) oder über die Homematic IP App konfiguriert werden.

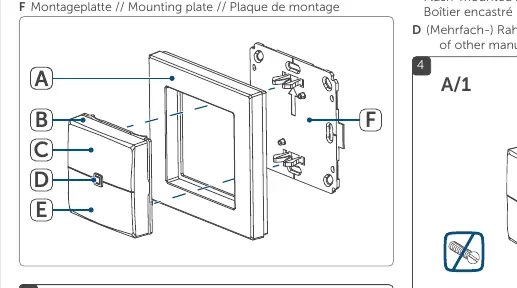

Geräteübersicht
- A: Wechselrahmen
- B: Taster (Elektronikeinheit)
- C: Kanal 1
- D: Systemtaste (Anlerntaste und LED)
- E: Kanal 2
- F: Montageplatte
Montage und Installation
Die Montage ist flexibel und kann auf verschiedenen Untergründen erfolgen. Achten Sie bei der Wahl des Montageortes auf den Verlauf elektrischer Leitungen.
Montageoptionen
- Kleben: Mit dem mitgelieferten Wechselrahmen und Klebestreifen.
- Schrauben: Mit dem mitgelieferten Wechselrahmen und Schrauben.
- Integration: Der Wandtaster kann in bestehende Schalterserien anderer Hersteller integriert werden.
Hinweis zur Unterputzdose: Sollten Sie das Gerät auf einer Unterputzdose montieren, dürfen sich darin keine offenen Leiterenden befinden. Arbeiten an der Hausinstallation dürfen nur von Personen mit entsprechenden elektrotechnischen Kenntnissen durchgeführt werden.
Inbetriebnahme und Kopplung
Das Gerät benötigt eine Verbindung zu einem Homematic IP Access Point oder einer Zentrale. Die Kopplung erfolgt entweder direkt per Push-to-Pair oder komfortabel über die Homematic IP App.
Sicherheitshinweise
- Batteriesicherheit: Explosionsgefahr bei unsachgemäßem Austausch. Nur Batterien des gleichen Typs (1,5 V LR03/Micro/AAA) verwenden. Batterien nicht aufladen, nicht ins Feuer werfen, nicht kurzschließen und nicht übermäßiger Wärme aussetzen.
- Installation: Bei Arbeiten an der Hausinstallation sind die 5 Sicherheitsregeln zu beachten (Freischalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, Erden und Kurzschließen, benachbarte unter Spannung stehende Teile abdecken).
Technische Daten
- Versorgungsspannung: 2x 1,5 V LR03/Micro/AAA
- Schutzart: IP20
- Funkfrequenz: 868,0-868,6 MHz / 869,4-869,65 MHz
- Reichweite: Typ. 200 m im freien Feld
- Umgebungstemperatur: 5 bis 35 °C
Praktische Hilfe
Typische Probleme
Gerät reagiert nicht
Prüfen Sie, ob die Batterien korrekt eingelegt sind und ob eine Funkverbindung zum Access Point besteht.
Batteriewechsel erforderlich
Verwenden Sie ausschließlich Batterien des Typs 1,5 V LR03/Micro/AAA. Achten Sie auf die richtige Polung.
Vor der Verwendung
- Batterien (2x AAA) bereithalten
- Montageort wählen und auf elektrische Leitungen prüfen
- Homematic IP Access Point oder Zentrale betriebsbereit machen
- Geeignetes Werkzeug für die Montage (Schraubendreher/Bohrer) bereitlegen
Technische Daten in der Praxis
- Funkfrequenz
- 868 MHz Bereich für störungsfreie Smart-Home-Kommunikation.
Abbildungen und Diagramme
- Die Übersicht zeigt die Komponenten A bis F für den Zusammenbau.

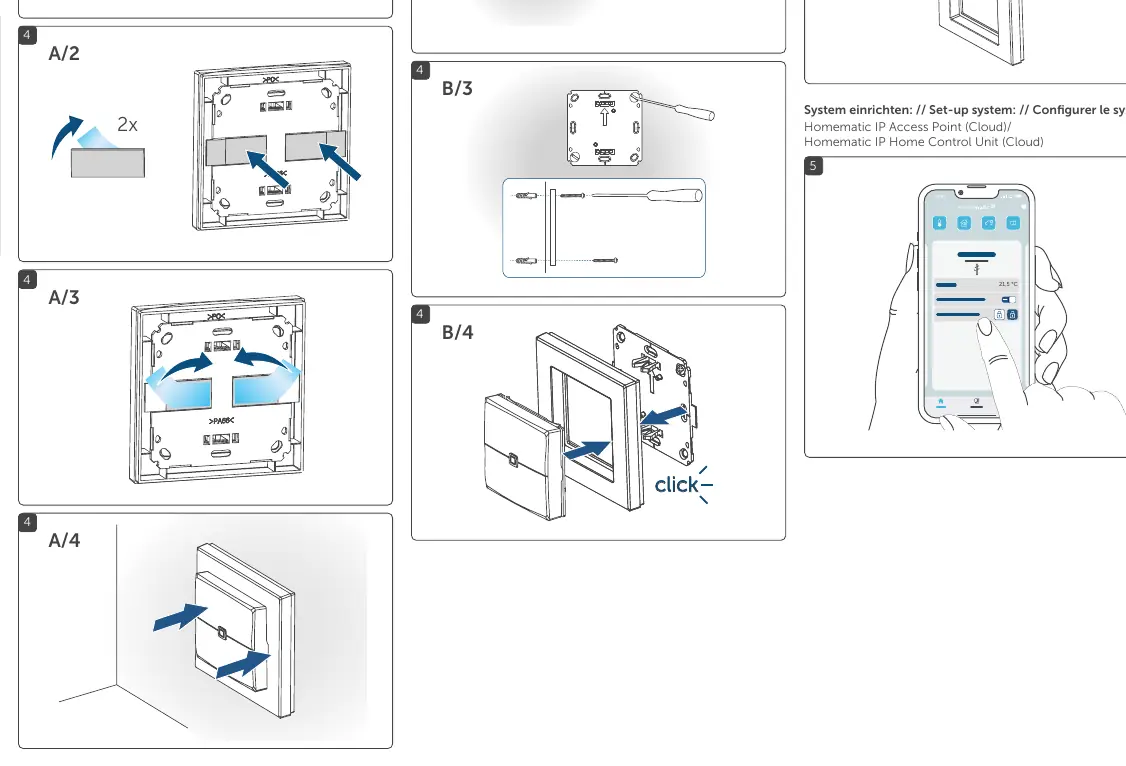

- Die Montageanleitung unterscheidet zwischen Klebemontage (A) und Schraubmontage (B).
- Die Systemtaste (D) dient sowohl zum Anlernen als auch als LED-Statusanzeige.
Modellkompatibilität
- Kompatibel mit Homematic IP Access Point und Homematic IP Home Control Unit.
- Kann in bestehende Schalterserien anderer Hersteller integriert werden.
