Installationsanleitung für Domus Line X-DRIVER LED-Netzteil
Erfahren Sie, wie Sie das Domus Line X-DRIVER LED-Netzteil installieren und konfigurieren. Diese Anleitung enthält Schaltpläne, Modulinstallation, Sensor-Einrichtung und App-Steuerung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Domus Line X-DRIVER LED-Netzteil ist ausschließlich für den Betrieb von LED-Lampen konzipiert. Die Sicherheit ist nur gewährleistet, wenn die Anweisungen befolgt werden. Vor der Installation muss die Netzspannung zwingend getrennt werden. Die Installation sollte gegebenenfalls durch qualifiziertes Personal erfolgen.
Produktbeschreibung
Der X-DRIVER ist ein unabhängiger LED-Transformator, der für sichtbare Installationen geeignet ist. Er verfügt über eine eingebaute Schutzschaltung, die das Gerät bei Kurzschluss, Überlast oder Überhitzung abschaltet. Nach Behebung des Problems startet der X-DRIVER automatisch neu.
Installation und Anschluss
Das Gerät ist für den Anschluss an 100-120VAC oder 220-240Vac (je nach Region) ausgelegt. Die Installation der optionalen Steuermodule (CM1-XD bis CM4-XD) erfolgt durch einfaches Einstecken in den X-DRIVER. Achten Sie darauf, dass das CM4-XD Modul nicht für das 15W-Modell geeignet ist.
Sensoren und Steuerung
Das System unterstützt verschiedene Steuerungsmöglichkeiten:
- IR-XD (LSW/DSW): Infrarot-Sensoren für berührungslose oder berührungsbasierte Steuerung.
- PIR-XD: Bewegungsmelder mit einstellbaren Zeitintervallen (16 Sek., 3 Min., 10 Min.).
- Fernbedienungen: Kompatibel mit RC1, RC3 und Call-ME V17. Die Kopplung erfolgt über eine spezifische Tastensequenz am X-DRIVER.
App-Steuerung
Über die DOMUS 4U App können Sie das System steuern, sofern das entsprechende Bluetooth-Modul (CM4-XD) installiert ist. Die App ermöglicht das Ein- und Ausschalten sowie die Anpassung von Helligkeit und Lichtfarbe.
Fehlerbehebung
Sollte das System nicht reagieren, prüfen Sie die Stromversorgung und die korrekte Verbindung der Module. Bei Problemen mit der Fernbedienung kann ein Reset des Senders durchgeführt werden, indem die Kopplungstaste am X-DRIVER entsprechend der Anleitung betätigt wird.
Praktische Hilfe
Typische Probleme
Gerät schaltet ab
Dies deutet auf Kurzschluss, Überlast oder Überhitzung hin. Das Gerät startet automatisch neu, sobald das Problem behoben wurde.
Fernbedienung funktioniert nicht
Prüfen Sie, ob die Fernbedienung korrekt mit dem X-DRIVER gekoppelt ist. Führen Sie ggf. einen Reset des Senders durch.
Vor der Verwendung
- Netzspannung vor allen Arbeiten am Gerät trennen.
- Umgebungsbedingungen auf Eignung prüfen.
- Kompatibilität der LED-Lampen sicherstellen.
- Module (falls vorhanden) fest in den X-DRIVER einstecken.
- Maximal 7 Controller pro Smart Driver beachten.

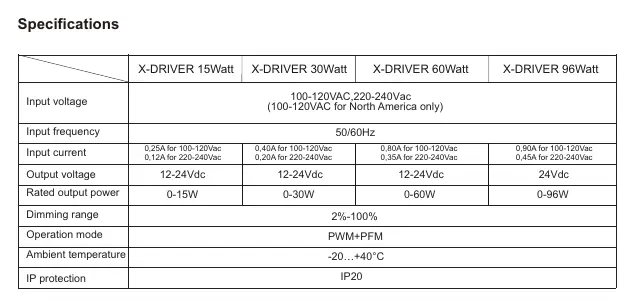

Technische Daten in der Praxis
- Input voltage
- 100-120VAC oder 220-240Vac (100-120VAC nur für Nordamerika).
- IP protection
- IP20, nicht für den Einsatz in feuchten Umgebungen geeignet.
- Operation mode
- PWM+PFM für effiziente LED-Steuerung.
- Ambient temperature
- Betriebstemperatur zwischen -20°C und +40°C.
Abbildungen und Diagramme
- Module Installation: Zeigt das Einsetzen der Steuermodule in den X-DRIVER.
- IR-XD LSW/DSW: Erläutert die Montageabstände und die Bedienung durch Wischen oder Berühren.
- PIR-XD: Zeigt die Einstellung der Zeitintervalle durch Betätigung der Taste am X-DRIVER.
Modellkompatibilität
- CM4-XD Modul ist nicht mit dem 15W X-DRIVER kompatibel.
- Maximal 7 Controller können mit einem Smart Driver verbunden werden.
