Der Yamaha TRUE X SUB 100A ist ein dedizierter Subwoofer, der speziell für die kabellose Verbindung mit der Yamaha TRUE X BAR 40A (SR-X40A) entwickelt wurde. Diese Anleitung enthält alle notwendigen Schritte zur Installation, Kopplung und Fehlerbehebung. Bitte lesen Sie vor der Inbetriebnahme unbedingt die beiliegende Sicherheitsbroschüre.
Installation des Subwoofers
Um eine optimale Klangqualität zu gewährleisten und Reflexionen zu vermeiden, beachten Sie bei der Aufstellung folgende Punkte:
- Installieren Sie den Subwoofer mit einem Abstand von mindestens 20 cm zur Wand.
- Richten Sie die Vorderseite des Subwoofers leicht nach innen aus.
- Stellen Sie sicher, dass die Belüftungsöffnungen nicht blockiert sind.
Verbindung mit der Soundbar
Die Verbindung erfolgt kabellos. Dies ist nur bei der ersten Einrichtung erforderlich:
- Schalten Sie die Soundbar ein.
- Halten Sie die SETUP-Taste auf der Fernbedienung der Soundbar für mindestens fünf Sekunden gedrückt.
- Der Subwoofer verbindet sich automatisch. Wenn die Verbindung steht, schaltet sich der Subwoofer ein.
Hinweis: Wenn die Verbindung nicht hergestellt werden kann, verringern Sie den Abstand zwischen Subwoofer und Soundbar, entfernen Sie Hindernisse (z. B. Metallmöbel) oder platzieren Sie das Gerät weiter entfernt von anderen WLAN-Geräten.
Statusanzeigen
Die Anzeigen auf der Rückseite des Subwoofers geben Auskunft über den Betriebszustand:
- CONNECT (weiß) aus / STANDBY (rot) leuchtet: Gerät ist eingesteckt, aber nicht mit der Soundbar verbunden.
- CONNECT (weiß) blinkt langsam: Subwoofer sucht nach der Soundbar.
- CONNECT (weiß) blinkt schnell: Subwoofer wartet auf Verbindung oder baut diese gerade auf.
- CONNECT (weiß) leuchtet: Subwoofer ist eingeschaltet und mit der Soundbar verbunden.
- CONNECT (weiß) aus / STANDBY (rot) blinkt: Die Schutzschaltung wurde aktiviert. Trennen Sie das Gerät vom Strom und kontaktieren Sie den Yamaha-Kundendienst.
Technische Daten
- Ausgangsleistung: 100 W
- Frequenzgang: 35 Hz bis 100 Hz
- Impedanz: 3 Ω
- Funkfrequenz: 5 GHz
- Stromverbrauch: 18 W (Standby: 2,0 W)
- Abmessungen: 187 × 407 × 409 mm
- Gewicht: 9,4 kg
Herstellerinformationen
Yamaha Corporation
Praktische Hilfe
Typische Probleme
Subwoofer verbindet sich nicht mit der Soundbar
Verringern Sie den Abstand zwischen den Geräten, entfernen Sie Hindernisse wie Metallmöbel oder stellen Sie das Gerät weiter entfernt von WLAN-Routern auf.
Subwoofer schaltet sich nach 20 Minuten ab
Wenn die Verbindung zur Soundbar unterbrochen ist, schaltet sich der Subwoofer automatisch in den Standby-Modus.
STANDBY-Anzeige blinkt rot
Die Schutzschaltung ist aktiv. Trennen Sie das Netzkabel und kontaktieren Sie einen autorisierten Yamaha-Service.
Vor der Verwendung
- Sicherheitsbroschüre gelesen?
- Abstand von 20 cm zur Wand eingehalten?
- Stromkabel fest angeschlossen?
- Soundbar eingeschaltet?
- SETUP-Taste an der Soundbar-Fernbedienung für 5 Sekunden gedrückt?
Technische Daten in der Praxis
- 35 Hz - 100 Hz
- Frequenzbereich, den der Subwoofer abdeckt.
Abbildungen und Diagramme

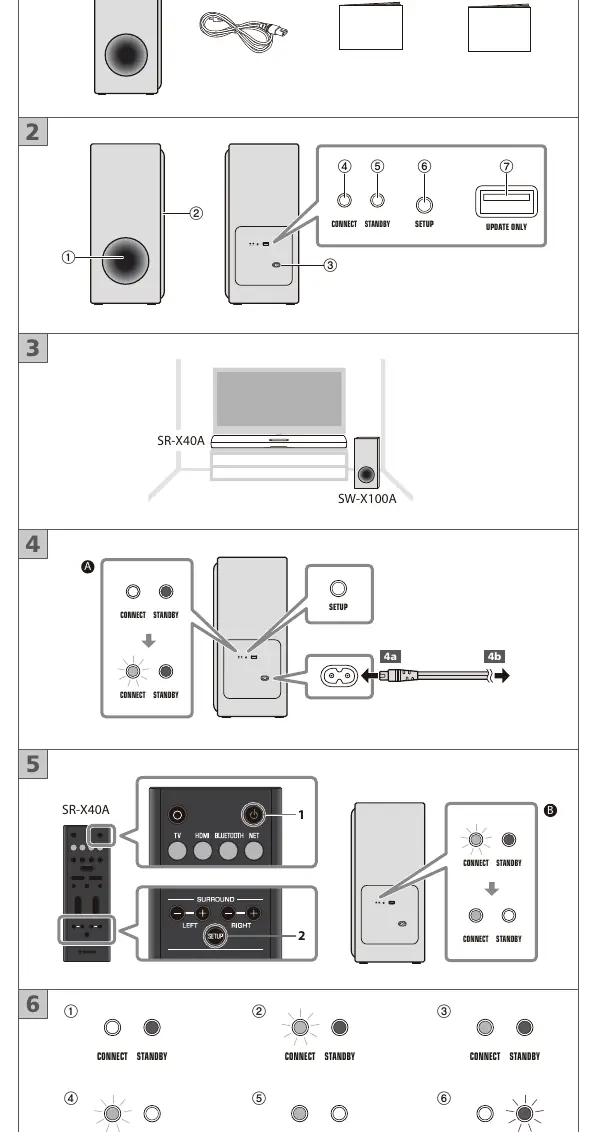

- Teileübersicht: Identifikation von Bassreflexöffnung, Lautsprecher, Stromanschluss und Tasten.
- Verbindung: Darstellung des Stromanschlusses und der Kopplungstasten.
- Status-LEDs: Erklärung der Blinkmuster für CONNECT und STANDBY.
Modellkompatibilität
- Dieser Subwoofer ist ausschließlich für die Verwendung mit der Yamaha TRUE X BAR 40A (SR-X40A) vorgesehen.
