Referenzhandbuch für Yamaha 01V96i Digitales Mischpult
Ein umfassendes Referenzhandbuch für das Yamaha 01V96i Digitalmischpult, das detaillierte Anweisungen zur Bedienung, Signalrouting, Effekten, Szenenspeicherung und MIDI-Konfiguration enthält.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Referenzhandbuch dient als ergänzende Dokumentation zum 01V96i Digitalmischpult. Es bietet detaillierte Erklärungen zu allen Funktionen, Parametern und Konfigurationsmöglichkeiten. Nutzen Sie das Inhaltsverzeichnis auf Seite 2 und den Funktionsbaum auf Seite 4, um schnell zu den gewünschten Themen zu navigieren.
Beschreibung des Mischpults

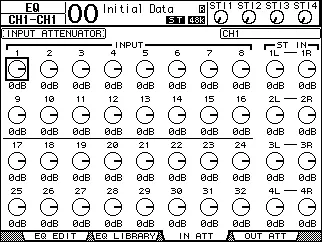

Das 01V96i ist ein leistungsstarkes digitales Mischpult mit umfangreichen Routing-Optionen für analoge und digitale Ein- und Ausgänge. Es verfügt über 32 monaurale Eingangskanäle und 4 Stereo-Eingangskanäle (ST IN), die jeweils mit Phasensteuerung, Gate, Kompressor, Attenuator und 4-Band-EQ ausgestattet sind.
Bedienung und Signalrouting

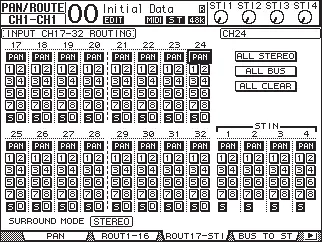

Die Signalbearbeitung erfolgt über die Bedienoberfläche oder das Display. Sie können Eingangssignale flexibel auf Busse, Aux-Wege oder den Stereo-Bus patchen. Die Anleitung beschreibt detailliert das Routing, das Panning (einschließlich Surround-Panning) und die Verwendung von Insert-Punkten für externe oder interne Effekte.
Effekte und Szenenspeicherung
Das 01V96i bietet vier interne Multi-Effektprozessoren. Effekte können über Aux-Wege oder direkt in Kanäle eingeschleift werden. Szenenspeicher ermöglichen das Speichern und Abrufen kompletter Mischpult-Einstellungen. Die Anleitung erklärt, wie Szenen gespeichert, benannt und mit Fade-Zeiten versehen werden.
MIDI und Fernsteuerung
Das Mischpult unterstützt umfangreiche MIDI-Funktionen, einschließlich der Steuerung von Parametern über Control Changes, Program Changes und System Exclusive-Nachrichten. Die Fernsteuerungsfunktionen ermöglichen die Integration in DAWs wie Pro Tools, Nuendo oder Cubase.
Wartung und Sicherheit
Die Anleitung enthält Hinweise zur Überprüfung des internen Batteriezustands und zur Kalibrierung der motorisierten Fader, falls diese über die Zeit ungenau werden sollten.
Herstellerinformationen
Yamaha Corporation
Praktische Hilfe
Typische Probleme
Fader-Positionen sind ungenau.
Führen Sie eine Fader-Kalibrierung durch (siehe Seite 113).
Kein Signal bei Verwendung von Kondensatormikrofonen.
Überprüfen Sie, ob die +48V Phantomspeisung am entsprechenden Eingang aktiviert ist.
Pro Tools Fernsteuerung funktioniert nicht.

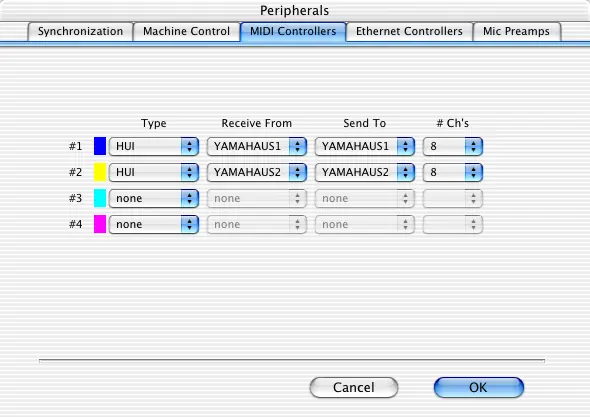

Stellen Sie sicher, dass der Yamaha Steinberg USB-Treiber installiert ist und die Port-ID in Pro Tools korrekt konfiguriert wurde.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung korrekt angeschlossen ist.
- Überprüfen Sie die korrekte Verkabelung der analogen und digitalen Ein-/Ausgänge.
- Stellen Sie sicher, dass die Firmware auf dem neuesten Stand ist.
- Kalibrieren Sie bei Bedarf die Fader vor der ersten Inbetriebnahme.
Technische Daten in der Praxis
- Sampling Rate
- Die Frequenz, mit der das analoge Signal in digitale Daten umgewandelt wird (bis zu 96 kHz).
- Phantom Power (+48V)
- Spannungsversorgung für Kondensatormikrofone.
Abbildungen und Diagramme
- Der Funktionsbaum auf Seite 4 bietet eine Übersicht über alle Menüpunkte und deren Verknüpfungen.
- Die Signalflussdiagramme (z.B. Seite 17, 29) zeigen den Weg des Signals durch die verschiedenen Bearbeitungsstufen eines Kanals.
Modellkompatibilität
- Die Verwendung von optionalen I/O-Karten (mini-YGDAI) erweitert die Anschlussmöglichkeiten.
- Die Fernsteuerung von Pro Tools erfordert eine USB-Verbindung.
Autor der Aufbereitung
Thomas Schneider
Redakteur für technische Anleitungen
Prüft Bedienungsanleitungen mit Fokus auf Struktur, Sicherheitshinweise und schnelle Orientierung für Nutzerinnen und Nutzer.
