Bedienungsanleitung für Yamaha 01V96 Digital-Mischpult
Schnellstartanleitung für das Yamaha 01V96 Digital-Mischpult. Enthält Informationen zu Anschlüssen, Setup, Bedienung, Effekten, Szenenspeichern und MIDI-Konfiguration.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument ist das offizielle Benutzerhandbuch für das Yamaha 01V96 Digital-Mischpult. Es enthält grundlegende Anweisungen für die Installation, den Anschluss an externe Geräte, die Konfiguration des Wordclocks, das Signalrouting sowie die Nutzung der internen Effekte und Szenenspeicher. Bitte beachten Sie die Sicherheitshinweise, insbesondere zur Erdung und zum Umgang mit Lithium-Batterien.
Gerätebeschreibung und Anschlüsse
Das 01V96 ist ein kompaktes Digital-Mischpult mit 24-Bit/96-kHz-Verarbeitung. Es verfügt über 17 motorisierte 100-mm-Fader, 12 Mikrofon-/Line-Eingänge mit Phantomspeisung, ADAT-Anschlüsse und einen Erweiterungsslot für optionale I/O-Karten. Die Rückseite bietet zahlreiche analoge und digitale Ein- und Ausgänge, einschließlich Wordclock-Synchronisation.
Installation und Inbetriebnahme

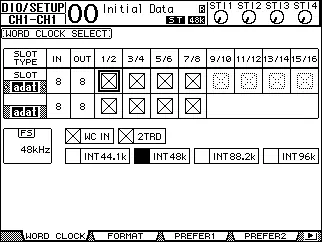

Stellen Sie das Gerät auf eine stabile Oberfläche. Vor dem Einschalten müssen alle Verbindungen hergestellt werden. Achten Sie auf die korrekte Erdung. Die Konfiguration des Wordclocks ist entscheidend für die Synchronisation in digitalen Audiosystemen. Nutzen Sie die DIO/Setup-Seiten, um die Wordclock-Quelle (intern oder extern) festzulegen.
Bedienung und Signalrouting

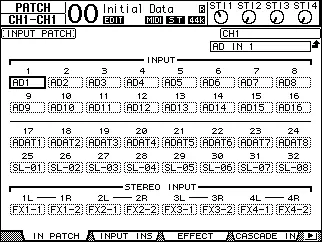

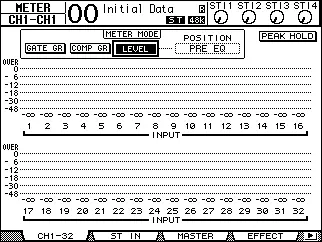

Das Pult verwendet ein Layer-System (1-16, 17-32, Master, Remote), um die Kanalzüge zu steuern. Das Routing von Signalen erfolgt über die Patch-Seiten. Sie können Eingänge auf Kanäle patchen und Bus-Ausgänge auf physische Ausgänge oder Slot-Kanäle routen. Die Bedienung erfolgt über das LCD-Display, die Cursor-Tasten und das Parameter-Rad.
Effekte und Szenenspeicher
Das 01V96 bietet vier interne Multi-Effektprozessoren, die über Aux-Sends oder als Insert-Effekte genutzt werden können. Szenenspeicher ermöglichen das Speichern und Abrufen kompletter Mischpult-Snapshots. Diese können manuell oder über MIDI-Programmbefehle verwaltet werden.
MIDI-Steuerung
Das Pult unterstützt umfangreiche MIDI-Funktionen, einschließlich der Steuerung externer DAWs (Pro Tools, Nuendo) und der MIDI-Fernsteuerung von Parametern. Über den USB-Anschluss oder die MIDI-Ports können Daten gesichert (Bulk Dump) und Szenen verwaltet werden.
Wartung und Sicherheit
Vermeiden Sie den Betrieb in der Nähe von Wärmequellen oder in feuchten Umgebungen. Blockieren Sie niemals die Lüftungsöffnungen. Bei Fehlermeldungen wie "WARNING Low Battery!" wenden Sie sich bitte an Ihren Yamaha-Händler.
Herstellerinformationen
Yamaha Corporation
Praktische Hilfe
Typische Probleme
Sync Error! Meldung im Display
Überprüfen Sie die ADAT-Verbindungen, die I/O-Karten-Verbindung und die Sampling-Frequenz-Einstellungen an allen verbundenen Geräten.
Kein Signal am Ausgang
Überprüfen Sie das I/O-Patching auf den entsprechenden Patch-Seiten, um sicherzustellen, dass das Signal korrekt geroutet ist.
WARNING Low Battery!
Kontaktieren Sie Ihren Yamaha-Händler, um die interne Backup-Batterie austauschen zu lassen.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät korrekt geerdet ist.
- Prüfen Sie, ob die Wordclock-Quelle für Ihr System korrekt konfiguriert ist.
- Stellen Sie sicher, dass alle Kabel fest sitzen und keine beschädigten Leitungen verwendet werden.
- Schalten Sie die Audiogeräte in der richtigen Reihenfolge ein (Quellen -> Mischpult -> Verstärker).
Technische Daten in der Praxis
- 24-Bit/96 kHz
- Digitale Audioauflösung und Abtastrate für hohe Klangqualität.
- Motorisierte Fader
- Fader bewegen sich automatisch bei Szenenwechseln oder Layer-Umschaltungen.
Abbildungen und Diagramme
- Die Blockdiagramme auf den Seiten 37-39 zeigen typische Konfigurationen für analoge Mischsysteme, Aufnahmesysteme mit Festplattenrekordern und DAW-Setups.
- Das Blockdiagramm auf Seite 331 veranschaulicht den internen Signalfluss von den Eingängen über die Signalverarbeitung bis zu den Ausgängen.
Modellkompatibilität
- Unterstützt optionale mini-YGDAI I/O-Karten für erweiterte Konnektivität.
- Die Fernsteuerung von DAWs erfordert die Installation der entsprechenden USB-Treiber.
- Kaskadierung von zwei 01V96-Konsolen ist möglich.
