Montageanleitung für Touratech GPS-Adapter 01-065-3001-0

Schnelle Anleitung zur Montage des Touratech GPS-Adapters für 12mm-Streben. Erfahren Sie, wie Sie den Adapter sicher anbringen, welche Drehmomente gelten und worauf Sie bei der Installation achten müssen.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage des Touratech GPS-Adapters (01-065-3001-0) für 12mm-Streben. Der Adapter ist für die Verwendung mit Garmin Zumo XT, Zumo 5xx, 276Cx und der TomTom Rider Serie vorgesehen. Es wird empfohlen, die Montage von einer Fachwerkstatt durchführen zu lassen.

Montageanleitung

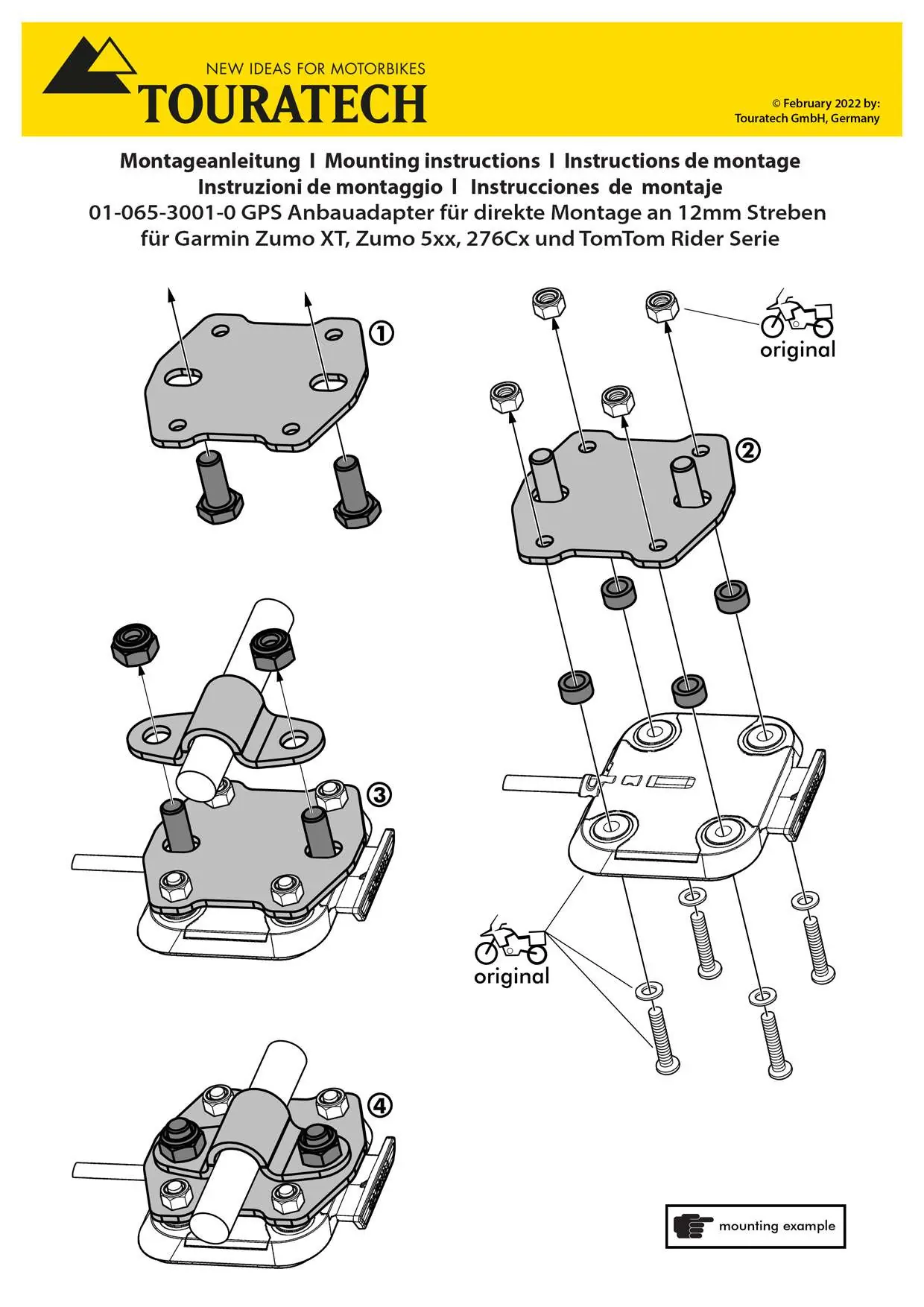

Die Montage erfolgt in vier Schritten gemäß der beiliegenden Abbildung:

Vorbereitung der Adapterplatte mit den entsprechenden Schrauben.
Befestigung der Adapterplatte an der 12mm-Strebe.
Montage der Halterungselemente.
Abschließende Fixierung und Sicherung der Schraubverbindungen.

Sicherheitshinweise

Nachkontrolle: Alle Schraubverbindungen müssen nach 50 km Fahrt kontrolliert und bei Bedarf nachgezogen werden.
Schmierung: Edelstahlschrauben müssen vor der Montage mit handelsüblichem Schmiermittel behandelt werden, um ein Festfressen zu verhindern.
Freigängigkeit: Bei Änderungen an Verkleidung, Lenker oder Bremsleitungen ist die Freigängigkeit aller Funktionsteile bei vollem Lenkeinschlag zu prüfen.
Elektrik: Bei Arbeiten an der Elektrik immer die Batterie abklemmen.

Drehmomenttabelle

Verwenden Sie für die Schraubverbindungen die folgenden Drehmomentwerte (in Nm):

M4: 2,7 (Stahl) / 0,8 (Inox)
M5: 5,5 (Stahl) / 1,7 (Inox)
M6: 9,7 (Stahl) / 3,0 (Inox)
M8: 23,0 (Stahl) / 7,9 (Inox)
M10: 47,0 (Stahl) / 14,0 (Inox)
M12: 80,0 (Stahl) / 24,0 (Inox)
M16: 196,0 (Stahl) / 59,0 (Inox)
M20: 385,0 (Stahl) / 114,0 (Inox)

Praktische Hilfe

Typische Probleme

Schrauben lösen sich nach einiger Zeit

Alle Schraubverbindungen müssen nach 50 km Fahrt kontrolliert und bei Bedarf nachgezogen werden.

Schrauben lassen sich schwer festziehen oder fressen

Edelstahlschrauben müssen vor der Montage mit handelsüblichem Schmiermittel behandelt werden.

Vor der Verwendung

Prüfen, ob die Strebe einen Durchmesser von 12 mm hat.
Sicherstellen, dass alle benötigten Werkzeuge vorhanden sind.
Edelstahlschrauben mit Schmiermittel behandeln.
Bei Arbeiten an der Elektrik die Batterie abklemmen.
