Installationsanleitung für Winston Porter 15H Außenwandleuchte

Erfahren Sie, wie Sie die Winston Porter 15H Außenwandleuchte sicher installieren und anschließen. Diese Anleitung enthält wichtige Sicherheitshinweise, Schaltpläne und Tipps zur Montage.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Installation erfolgt durch das Befestigen der Halterung an der Anschlussdose, das fachgerechte Verbinden der Stromkabel (L, N, Erde) unter Verwendung von Anschlusskappen und das anschließende Fixieren der Leuchte an der Halterung. S. 1

Wichtigste Schritte

Stromversorgung vor Beginn der Arbeiten unterbrechen. S. 1
Verkabelung: Schwarz an Schwarz (L), Weiß an Weiß (N), Erdung an Erdung. S. 1

Probleme und Lösungen

Sensor-Fehlfunktion

Abstand zwischen zwei Sensorleuchten muss mindestens 1,5 Meter betragen.

S. 1

Wartung und Reset

Reinigung nur mit einem sauberen, weichen Tuch durchführen. S. 1

Technische Daten

Parameter	Wert	Hinweis	Seiten
Spannung	120V	Betriebsspannung	S. 1
Frequenz	60Hz	Netzfrequenz	S. 1
Leistung	Max 60W	Maximale Lampenleistung	S. 1

Wo es im PDF steht

Installationsanleitung S. 1

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Schaltplan für den elektrischen Anschluss

Seite 1

Seite 1

Wichtige Informationen zur Installation

Diese Anleitung dient der sicheren Installation der Winston Porter 15H Außenwandleuchte. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie mit der Montage beginnen. Die Installation muss von einem qualifizierten Elektriker durchgeführt werden, um die Einhaltung der nationalen elektrischen Vorschriften (NEC) zu gewährleisten.

Vorbereitung und Sicherheit

Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromversorgung am Hauptschalter unterbrochen ist, um Stromschläge zu vermeiden. Die Anschlussdose muss fest mit der Gebäudestruktur verbunden sein.

Benötigte Werkzeuge: Schlitzschraubendreher, verstellbarer Schraubenschlüssel, Trittleiter, Drahtschneider.
Sicherheitshinweise: Tragen Sie bei der Installation Handschuhe, um die Oberfläche der Leuchte und die Kabel nicht zu beschädigen. Halten Sie die Leuchte von säurehaltigen, alkalischen oder korrosiven Chemikalien fern.
Reinigung: Verwenden Sie nur ein sauberes, weiches Tuch.

Installationsschritte

Trennen Sie die Hauptstromversorgung.
Befestigen Sie die Halterung (B) mit zwei Schrauben (C) an der vorhandenen Anschlussdose (A).
Verbinden Sie die Stromleitungen der Leuchte (D) mit den Leitungen in der Anschlussdose (A):
- Schwarzes Kabel (Leuchte) an schwarzes Kabel (Stromnetz/L)
- Weißes Kabel (Leuchte) an weißes Kabel (Stromnetz/N)
- Erdungskabel an Erdungskabel
Sichern Sie die Verbindungen mit den mitgelieferten Anschlusskappen (F).
Verstauen Sie die Kabel in der Rückplatte der Leuchte.
Befestigen Sie die Leuchte mit den Fixierschrauben (G) an der Halterung (B) und ziehen Sie die runde Mutter (H) fest.

Installations-Tipps für Sensoren

Wenn Sie zwei oder mehr Leuchten gleichzeitig installieren, stellen Sie sicher, dass der Montageabstand zwischen den Sensor-Wandleuchten mindestens 1,5 Meter (5 Fuß) beträgt, damit die Sensoren ordnungsgemäß funktionieren. Die Umgebung sollte frei von anderen starken Lichtquellen sein.

Praktische Hilfe

Typische Probleme

Sensor funktioniert nicht korrekt

Stellen Sie sicher, dass der Abstand zwischen zwei Sensorleuchten mindestens 1,5 Meter beträgt und keine anderen starken Lichtquellen stören.

Brandgefahr

Decken Sie die Leuchte niemals ab, wenn sie unter Strom steht, und stellen Sie sicher, dass die Verkabelung den Sicherheitsstandards entspricht.

Vor der Verwendung

Stromversorgung am Hauptschalter ausschalten.
Benötigte Werkzeuge (Schraubendreher, Leiter, Drahtschneider) bereitlegen.
Sicherstellen, dass die Anschlussdose fest mit der Gebäudestruktur verbunden ist.
Qualifizierten Elektriker für die Installation hinzuziehen.
Handschuhe tragen, um Oberflächenschäden zu vermeiden.

Technische Daten in der Praxis

Leuchtmittel: E26 Sockel, maximal 60W

Abbildungen und Diagramme

Der Schaltplan zeigt die Verbindung von schwarzem (L) und weißem (N) Kabel sowie der Erdung.

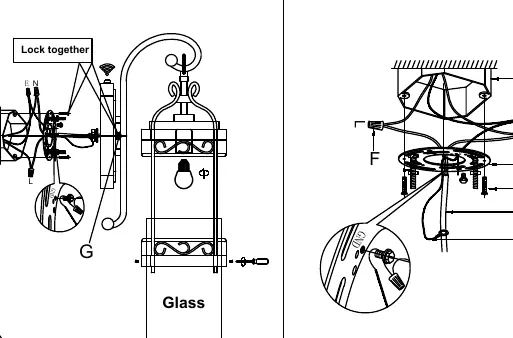

Die Montagezeichnung verdeutlicht die Befestigung der Halterung (B) an der Anschlussdose (A) und die Fixierung der Leuchte.

Modellkompatibilität

Nur für den Außenbereich geeignet.
Nicht mit anderen starken Lichtquellen in unmittelbarer Nähe installieren.
