Montageanleitung für Winston Porter 12-Schubladen-Aufbewahrungsschrank
Detaillierte Montageanleitung für den Winston Porter 12-Schubladen-Aufbewahrungsschrank. Erfahren Sie, wie Sie den Schrank korrekt aufbauen, die Schubladen montieren und das Möbelstück sicher an der Wand befestigen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Für die Montage dieses Schranks sind mindestens zwei Personen erforderlich. Es wird empfohlen, Elektrowerkzeuge zu verwenden, um den Aufbau zu beschleunigen. Bitte stellen Sie sicher, dass alle Teile vor Beginn der Montage anhand der Stückliste überprüft werden. Achten Sie besonders auf die korrekte Verwendung der Cam-Lock-Verbindungen (Exzenterverbinder) und Quickfit-Schrauben.
Verwendung von Cam-Lock und Quickfit
Die Stabilität des Schranks hängt von der korrekten Montage der Verbindungen ab:
- Drehen Sie die Quickfit-Schraube ein, bis die Schulter bündig mit der Platte abschließt. Nicht überdrehen oder zu locker lassen.
- Stellen Sie sicher, dass die Cam-Lock-Verbindung korrekt ausgerichtet ist, bevor Sie die Quickfit-Schraube einführen.
- Drehen Sie das Cam-Lock im Uhrzeigersinn, um die Verbindung festzuziehen.
Montage der Schubladen
Der Schrank verfügt über 12 Schubladen. Die Montage erfolgt in mehreren Schritten:
- Verbinden Sie die Seitenteile (17, 18) mit den Rück- und Vorderteilen.
- Setzen Sie den Boden (20) ein.
- Befestigen Sie die Frontplatte (15, 16 oder 21 je nach Position).
- Montieren Sie die Führungsschienen (DL/DR) an den Schubladenseiten.
Aufbau des Schrankrahmens
Der Rahmen wird schrittweise aufgebaut:
- Montieren Sie die Führungsschienen (CL/CR) an den Innenwänden (7, 8, 10).
- Verbinden Sie die Boden- und Seitenplatten mit den Cam-Lock-Verbindungen.
- Achten Sie darauf, die Rückwände (14) korrekt in die Schlitze (11) einzuführen.
- Verwenden Sie die mitgelieferten Schrauben (K) zur Fixierung der Struktur.

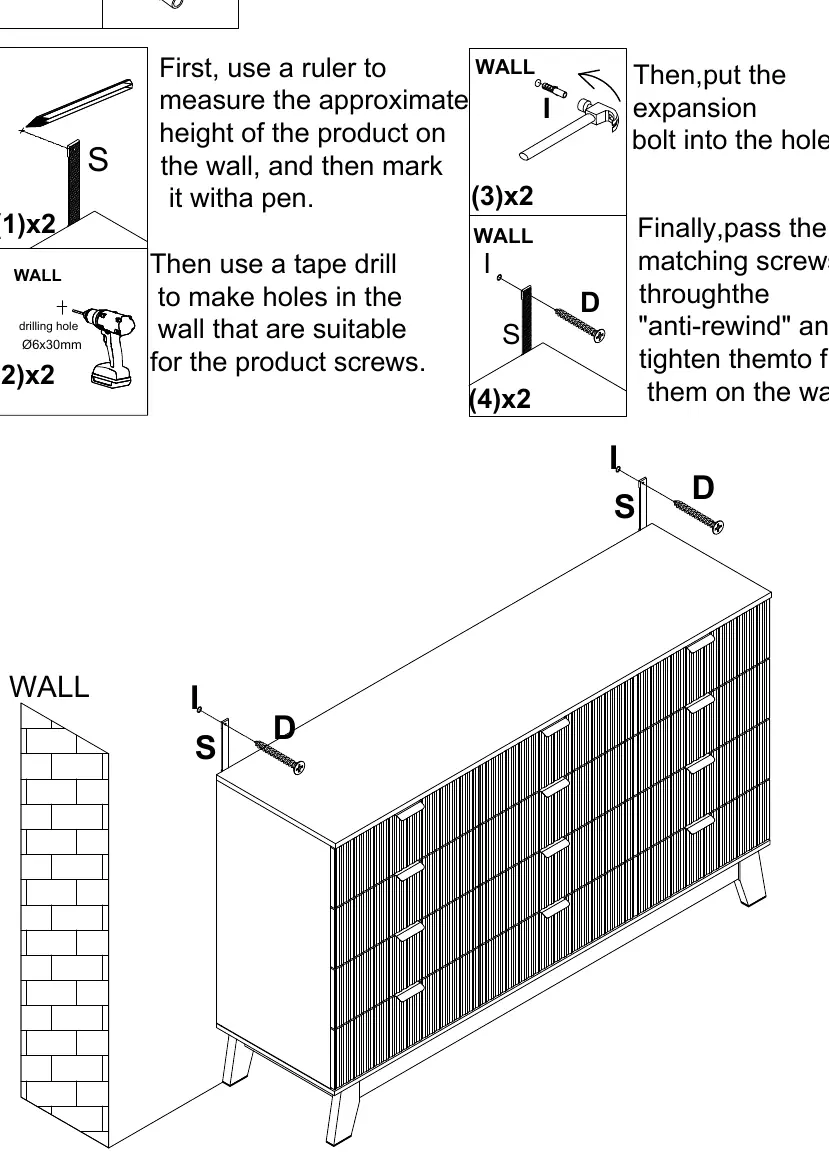

Wandbefestigung und Sicherheit
Aus Sicherheitsgründen muss der Schrank an der Wand befestigt werden, um ein Umkippen zu verhindern:
- Messen Sie die Höhe des Schranks an der Wand und markieren Sie die Position.
- Bohren Sie Löcher in die Wand (Ø6x30mm).
- Setzen Sie die Dübel ein.
- Verwenden Sie die mitgelieferten Schrauben und das "Anti-Rewind"-Sicherungssystem, um den Schrank fest mit der Wand zu verbinden.
Justierung
Sollten die Schubladen nicht korrekt ausgerichtet sein oder der Schrank in der Mitte durchhängen, können Sie die Füße (Zubehör 'L') unter den Bodenbrettern (5) drehen, um die Höhe anzupassen und den Schrank auszurichten.
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Führungsschienen und justieren Sie bei Bedarf die Füße (Zubehör 'L') unter dem Schrankboden.
Drehen Sie das Zubehör 'L' unter den Bodenbrettern (5), um den Schrank auszurichten und zu stabilisieren.
Verwenden Sie einen 6mm-Bohrer für die Wandlöcher und stellen Sie sicher, dass die 'Anti-Rewind'-Schrauben fest angezogen sind.
Vor der Verwendung
- Überprüfen Sie alle Teile anhand der Stückliste auf Vollständigkeit.
- Stellen Sie sicher, dass zwei Personen für den Aufbau verfügbar sind.
- Bereiten Sie einen sauberen Arbeitsbereich vor.
- Verwenden Sie Elektrowerkzeuge für eine effizientere Montage.
- Prüfen Sie, ob alle Cam-Lock-Verbindungen fest angezogen sind.
Technische Daten in der Praxis
- Cam-Lock / Quickfit
- Standard-Verbindungssystem für Möbelplatten. Erfordert präzises Eindrehen für Stabilität.
Abbildungen und Diagramme
- Seite 3: Korrekte Montage von Cam-Lock und Quickfit-Schrauben.
- Seite 7: Übersicht aller Hardware-Teile.

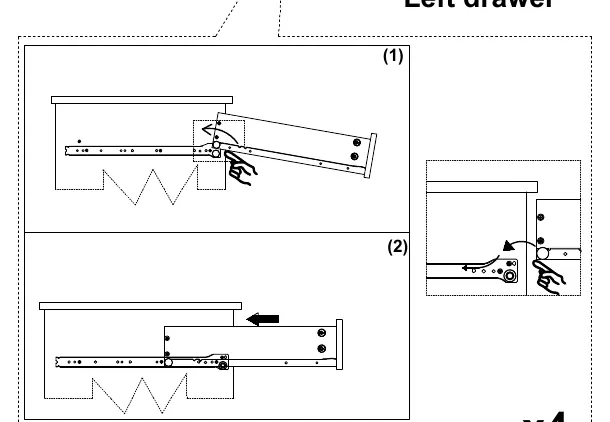

- Seite 24-26: Einsetzen der verschiedenen Schubladentypen (links, mitte, rechts).
- Seite 28: Schritt-für-Schritt-Anleitung zur Wandbefestigung.
Modellkompatibilität
- Der Schrank ist für die Wandmontage ausgelegt, um Stabilität zu gewährleisten.
- Die Schubladen sind spezifisch für linke, mittlere und rechte Positionen unterteilt.
