Bedienungsanleitung für Hilti SF 151-A / SFH 151-A Akku-Bohrschrauber
Schnelle Hilfe für Ihren Hilti SF 151-A / SFH 151-A Akku-Bohrschrauber. Erfahren Sie alles über Bedienung, Sicherheit, Wartung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Hilti SF 151-A ist ein Akku-Bohrschrauber, der SFH 151-A ein Akku-Schlagbohrschrauber. Die Inbetriebnahme erfolgt durch Einsetzen eines geladenen Akkus. Drehrichtung und Gangwahl werden über Schalter am Gehäuse eingestellt. S. 4, 12
Wichtigste Schritte
- Akku einsetzen S. 11
- Drehrichtung einstellen S. 12
Erste Inbetriebnahme
- Akku laden und einsetzen S. 11
Probleme und Lösungen
Gerät funktioniert nicht
Akku prüfen oder laden.
S. 14Wartung und Reset
- Regelmäßige Reinigung der Lüftungsschlitze und Kontaktflächen. S. 14
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Bemessungsspannung | 15,6 V | Spannung des Akku-Systems | S. 6 |
Wo es im PDF steht
- Übersicht Bedienelemente S. 2
- Technische Daten S. 6, 7
- Sicherheitshinweise S. 5, 8, 9, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung gilt für den Akku-Bohrschrauber SF 151-A und den Akku-Schlagbohrschrauber SFH 151-A. Lesen Sie die Anleitung vor der Inbetriebnahme sorgfältig durch, um einen sicheren Betrieb zu gewährleisten. Bewahren Sie das Dokument immer in der Nähe des Geräts auf.
Produktbeschreibung
Der SF 151-A ist ein handgeführter Akku-Bohrschrauber zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Stahl, Holz und Mauerwerk. Der SFH 151-A bietet zusätzlich die Funktion des Schlagbohrens in Beton und Mauerwerk.
Inbetriebnahme
Vor der ersten Benutzung muss der Akku-Pack korrekt geladen werden. Verwenden Sie nur die für das Gerät zugelassenen Hilti Akku-Packs (SFB 150 oder SFB 155) und die empfohlenen Ladegeräte. Schieben Sie den Akku von unten in das Gerät, bis er hörbar einrastet.
Bedienung

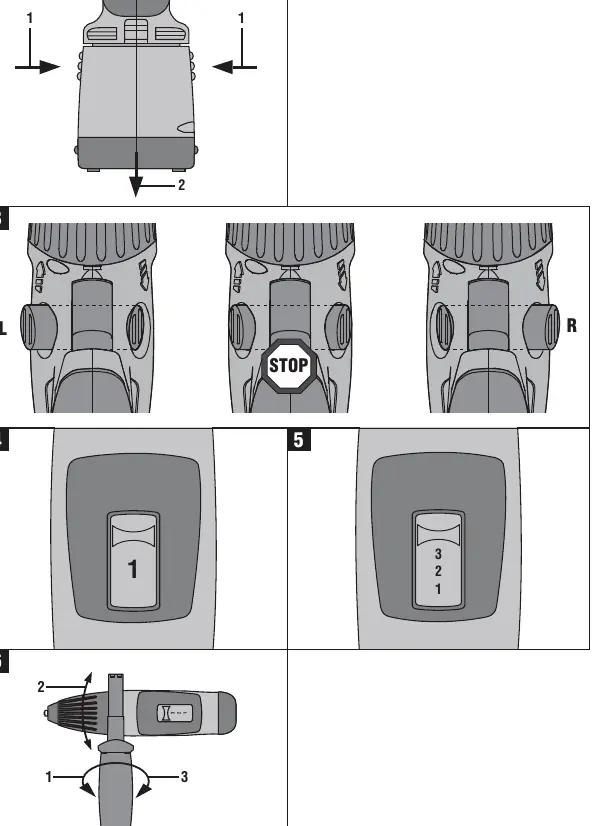

- Drehrichtung: Mit dem Rechts-/Linkslaufumschalter wählen Sie die Drehrichtung. In der Mittelstellung ist der Schalter blockiert (Transportsicherung).
- Drehzahlwahl: Die Drehzahl wird über den mechanischen Zwei-Gang-Schalter (SF 151-A) oder Drei-Gang-Schalter (SFH 151-A) gewählt.
- Ein-/Ausschalten: Die Drehzahl lässt sich stufenlos über den Steuerschalter regulieren.

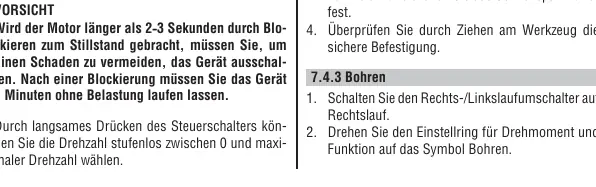

- Bohren/Schlagbohren: Stellen Sie den Einstellring für Drehmoment und Funktion auf das entsprechende Symbol. Verwenden Sie beim Schlagbohren immer den Seitenhandgriff.
Pflege und Instandhaltung
Entfernen Sie vor Reinigungsarbeiten den Akku. Halten Sie das Gerät, insbesondere die Griffflächen, trocken, sauber und frei von Öl und Fett. Reinigen Sie die Lüftungsschlitze vorsichtig mit einer trockenen Bürste. Halten Sie die Kontaktflächen des Akkus frei von Staub und Schmierstoffen.
Fehlersuche
Bei Funktionsstörungen prüfen Sie zunächst, ob der Akku korrekt eingesetzt und geladen ist. Bei blockiertem Schalter prüfen Sie die Stellung des Rechts-/Linkslaufumschalters. Bei starker Hitzeentwicklung schalten Sie das Gerät sofort aus und kontaktieren Sie den Hilti Service.
Herstellerinformationen
Hilti
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht
Akku prüfen, laden oder sicher einrasten lassen.
Kein Schlag
Einstellring für Drehmoment und Funktion auf das Symbol 'Schlagbohren' drehen.
Schalter blockiert
Rechts-/Linkslaufumschalter steht in Mittelstellung (Transportsicherung). Nach links oder rechts drücken.
Akku wird schneller leer als üblich
Akku-Zustand prüfen lassen oder Akku erneuern.
Vor der Verwendung
- Akku vollständig geladen?
- Rechts-/Linkslaufumschalter korrekt eingestellt?
- Werkzeug fest im Schnellspannfutter eingespannt?
- Seitenhandgriff für sicheren Halt montiert?
- Arbeitsbereich auf verdeckte Leitungen geprüft?

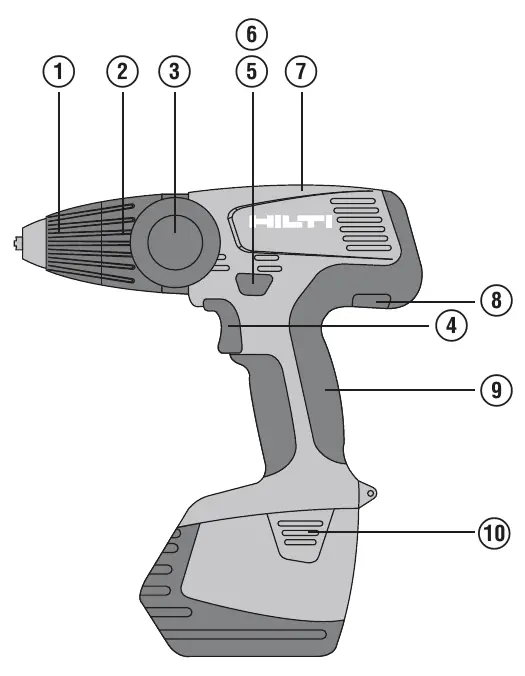

Abbildungen und Diagramme
- 1: Schnellspannfutter
- 2: Einstellring für Drehmoment und Funktion
- 3: Seitenhandgriff
- 4: Steuerschalter
- 5: Rechts-/Linkslaufumschalter
Modellkompatibilität
- Nur Hilti Akku-Packs SFB 150 und SFB 155 verwenden.
- Nur Hilti Ladegeräte verwenden, die unter 'Werkzeuge, Zubehör' aufgeführt sind.
