Bedienungsanleitung für Bauer 1641E-B Bohrhammer

Erfahren Sie, wie Sie den Bauer 1641E-B Bohrhammer sicher bedienen, warten und einstellen. Diese Anleitung enthält wichtige Sicherheitshinweise, technische Daten und Tipps zur Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Bauer 1641E-B ist ein Bohrhammer mit variabler Geschwindigkeit. Er bietet drei Betriebsmodi: Bohren, Hammerbohren und Meißeln. Vor der Verwendung müssen der Zusatzhandgriff und der Tiefenanschlag korrekt eingestellt werden. S. 7, 8

Wichtigste Schritte

  • Bohrmodus einstellen S. 8
  • Zusatzhandgriff anpassen S. 8
  • Bohrer wechseln S. 9

Erste Inbetriebnahme

  • Prüfen Sie das Gerät auf Transportschäden, montieren Sie den Zusatzhandgriff und stellen Sie die gewünschte Funktion (Bohren, Hammerbohren oder Meißeln) ein. S. 1, 8

Probleme und Lösungen

Gerät startet nicht

Kabelverbindung und Stromzufuhr prüfen, thermischen Überlastschutz zurücksetzen.

S. 11
Überhitzung

Vorschub verringern, Lüftungsschlitze reinigen, Verlängerungskabel prüfen.

S. 11

Wartung und Reset

  • Monatlich das Fett im Getriebegehäuse (Grease Port) erneuern. S. 10

Technische Daten

Parameter Wert Hinweis Seiten
Elektrische Leistung 120VAC / 60Hz / 11A Spannung und Stromaufnahme S. 7
Drehzahl 0-800/min Leerlaufdrehzahl S. 7
Schlagzahl 0-3900 BPM Schläge pro Minute S. 7

Wo es im PDF steht

  • Sicherheitshinweise S. 2, 3, 4, 5
  • Technische Daten S. 7
  • Bedienung S. 8, 9
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Funktionen des Bohrhammers Seite 7 Einstellung des Zusatzhandgriffs Seite 8 Einstellung der Schalter Seite 8 Fettöffnung Seite 10

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheitsvorkehrungen für den Betrieb des Bauer 1641E-B Bohrhammers. Lesen Sie vor der Inbetriebnahme unbedingt alle Sicherheitshinweise, insbesondere zu elektrischer Sicherheit, persönlicher Schutzausrüstung und Vibrationsschutz. Das Gerät ist für den Einsatz in trockenen Umgebungen vorgesehen.

Produktbeschreibung und Funktionen

Der Bohrhammer verfügt über verschiedene Bedienelemente:

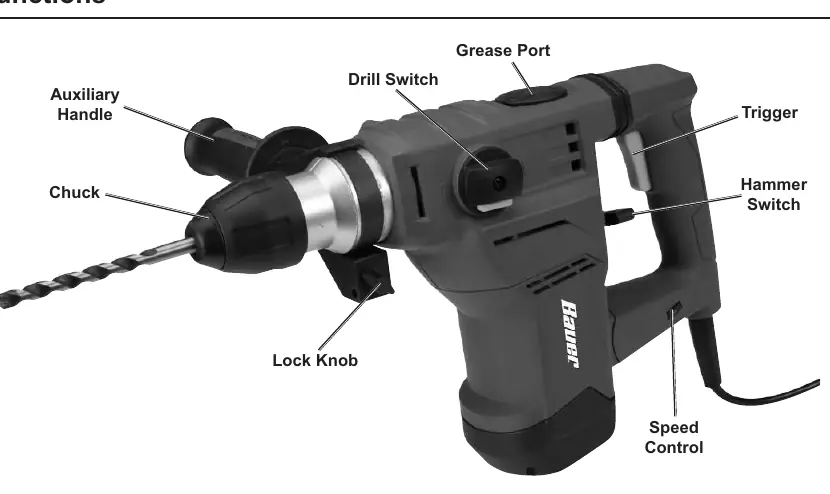

Funktionen des Bohrhammers
Funktionen des Bohrhammers
  • Zusatzhandgriff: Zur besseren Kontrolle und Handhabung.
  • Bohrschalter und Hammerschalter: Zur Auswahl der Betriebsmodi (Bohren, Hammerbohren, Meißeln).
  • Tiefenanschlag: Zur präzisen Kontrolle der Bohrtiefe.
  • Geschwindigkeitsregelung: Zur Anpassung der Drehzahl.
  • Fettöffnung (Grease Port): Für die regelmäßige Wartung des Getriebes.

Montage und Einrichtung

Vor der Montage oder Einstellung muss das Gerät zwingend vom Stromnetz getrennt werden.

Einstellung des Zusatzhandgriffs
Einstellung des Zusatzhandgriffs
  • Zusatzhandgriff anpassen: Drehen Sie den Griff gegen den Uhrzeigersinn, um das Band zu lösen. Positionieren Sie den Griff wie gewünscht und drehen Sie ihn im Uhrzeigersinn fest.
  • Tiefenanschlag verwenden: Öffnen Sie den Schlitz mit dem Feststellknopf, schieben Sie den Tiefenanschlag ein und fixieren Sie ihn in der gewünschten Position.

Betrieb

Stellen Sie die gewünschte Funktion ein, bevor Sie das Gerät einschalten. Bewegen Sie die Schalter nur bei stillstehendem Motor.

Einstellung der Schalter
Einstellung der Schalter
  • Bohren: Bohrschalter auf "Drill ON", Hammerschalter auf "Hammer OFF".
  • Hammerbohren: Bohrschalter auf "Drill ON", Hammerschalter auf "Hammer ON".
  • Meißeln: Bohrschalter auf "Drill OFF", Hammerschalter auf "Hammer ON".

Zum Starten drücken und halten Sie den Auslöser. Lassen Sie das Gerät die volle Geschwindigkeit erreichen, bevor Sie es an das Werkstück ansetzen.

Wartung und Reinigung

Regelmäßige Wartung ist für die Langlebigkeit des Geräts entscheidend:

Fettöffnung
Fettöffnung
  • Vor jedem Gebrauch: Prüfen Sie das Gerät auf lose Teile, Beschädigungen oder Verschleiß.
  • Monatlich: Öffnen Sie die Fettöffnung, entfernen Sie altes Fett und füllen Sie neues Fett nach.
  • Nach Gebrauch: Wischen Sie die Außenflächen mit einem sauberen Tuch ab.

Fehlerbehebung

Bei Problemen wie "Gerät startet nicht" prüfen Sie die Stromzufuhr und den thermischen Überlastschutz. Bei "Überhitzung" verringern Sie den Vorschub und reinigen Sie die Lüftungsschlitze. Bei "Leistungsabfall" prüfen Sie das Zubehör auf Verschleiß.

Technische Daten

Das Gerät arbeitet mit 120VAC / 60Hz / 11A. Die Leerlaufdrehzahl beträgt 0-800/min und die Schlagzahl 0-3900 BPM. Es ist für SDS-Bohrer ausgelegt.

Praktische Hilfe

Typische Probleme

Gerät startet nicht

Prüfen Sie, ob das Kabel eingesteckt ist, die Steckdose Strom führt und der thermische Überlastschutz ggf. zurückgesetzt werden muss.

Gerät läuft langsam

Verwenden Sie kein zu langes oder zu dünnes Verlängerungskabel.

Überhitzung

Lassen Sie das Gerät in seinem eigenen Tempo arbeiten, prüfen Sie die Ausrichtung des Zubehörs und reinigen Sie die Lüftungsschlitze.

Vor der Verwendung

  • Prüfen Sie das Gerät auf lose Teile oder Beschädigungen.
  • Stellen Sie sicher, dass der Zusatzhandgriff fest sitzt.
  • Wählen Sie den passenden Bohrer für das Material.
  • Stellen Sie sicher, dass die Lüftungsschlitze frei sind.
  • Tragen Sie geeignete Schutzausrüstung (Augenschutz, Gehörschutz).

Technische Daten in der Praxis

120VAC / 60Hz / 11A
Elektrische Anschlusswerte.

Abbildungen und Diagramme

  • Der Bohrer verfügt über einen Bohrschalter und einen Hammerschalter zur Auswahl des Betriebsmodus.
  • Der Zusatzhandgriff ist verstellbar.
  • Der Tiefenanschlag hilft bei der Kontrolle der Bohrtiefe.

Modellkompatibilität

  • Verwenden Sie nur SDS-Bohrer.
  • Bei Löchern größer als 1-1/4" (32 mm) einen Bohrer mit vier Schneiden verwenden.
