Bedienungsanleitung für HOTO 16V Brushless Drill

Erfahren Sie, wie Sie den HOTO 16V Brushless Drill (Modell QWLDZ004) sicher bedienen, Bits wechseln, Modi einstellen und Fehler beheben. Vollständiger Leitfaden zur Nutzung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der HOTO 16V Brushless Drill bietet zwei Betriebsmodi: einen manuellen Modus mit 32 Drehmomentstufen und einen automatischen Modus, der bei Erreichen des Widerstands stoppt. Die Drehrichtung und Sperre werden über den Schalter an der Seite gesteuert. S. 2, 3

Wichtigste Schritte

Bit installieren: Bohrfutter drehen, Bit einsetzen, Bohrfutter festdrehen. S. 1
Modus wechseln: Modustaste drücken, um zwischen 'M' (Manuell) und 'A' (Automatisch) zu wählen. S. 2

Erste Inbetriebnahme

Akku laden, Bit einsetzen, Drehrichtungsschalter aus der Mittelposition bewegen. S. 1, 3

Probleme und Lösungen

E3/E9 Fehler

Akku-Temperatur zu hoch/niedrig; bei Raumtemperatur lagern.

S. 7

Gerät startet nicht

Schalter steht in der Mittelposition (gesperrt).

S. 7

Technische Daten

Parameter	Wert	Hinweis	Seiten
Nennspannung	14.4 V	Betriebsspannung	S. 8
Max. Drehmoment	50 N·m	Maximale Kraft	S. 8

Wo es im PDF steht

Produktübersicht S. 1
Bedienung S. 1, 2
Sicherheit S. 4, 5, 6
Technische Daten S. 8

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 3

Seite 4

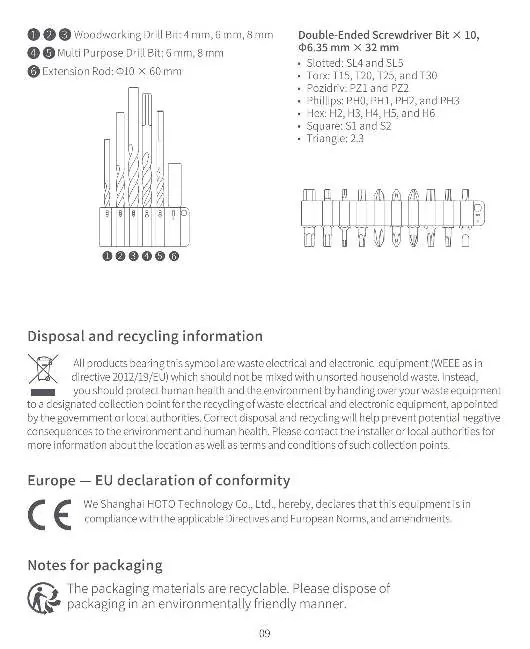

Seite 11

Wichtige Informationen aus der Anleitung

Der HOTO 16V Brushless Drill ist für das Anziehen und Lösen von Schrauben sowie für Bohrungen in Materialien wie Trockenbau, Holz, Metall und Kunststoff konzipiert. Vor der ersten Verwendung sollte der Akku vollständig geladen werden. Achten Sie stets auf die korrekte Bit-Größe und die gewählte Drehrichtung.

Produktübersicht

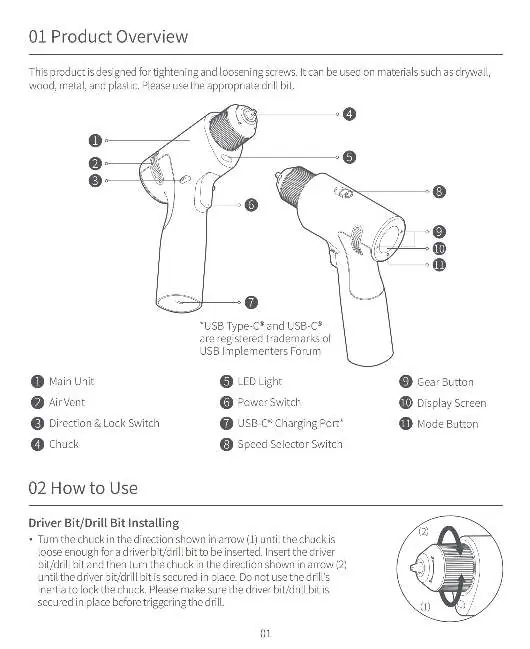

Das Gerät besteht aus der Haupteinheit, einem Bohrfutter, einem Drehrichtungs- und Sperrschalter, einem Funktionsschalter (Schrauben/Bohren), einem Geschwindigkeitswahlschalter, einem Display, einer Modustaste und einer LED-Leuchte.

Bedienung

Einsetzen von Bits

Drehen Sie das Bohrfutter in die angezeigte Richtung (1), bis es weit genug geöffnet ist. Setzen Sie den Bit oder Bohrer ein. Drehen Sie das Bohrfutter anschließend in Richtung (2), um den Bit zu sichern. Stellen Sie sicher, dass der Bit fest sitzt, bevor Sie den Bohrer betätigen.

Drehrichtung und Sperre

Verwenden Sie den Drehrichtungs- und Sperrschalter:

Vorwärts (Schrauben/Bohren): Schalter ganz nach links schieben (Symbol ↑ leuchtet auf dem Display).
Rückwärts (Lösen): Schalter ganz nach rechts schieben (Symbol ↓ leuchtet auf dem Display).
Sperre: Schalter in der Mittelposition lassen.

Funktionsschalter

Schrauben: Schalter auf Position "S" stellen (niedrige Geschwindigkeit).
Bohren: Schalter auf Position "D" stellen (hohe Geschwindigkeit).

Modi und Einstellungen

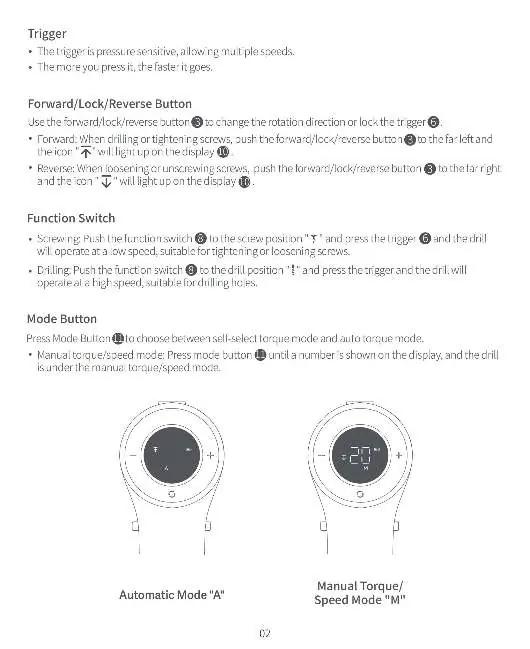

Drücken Sie die Modustaste, um zwischen den Modi zu wählen:

Manueller Modus (M): Ermöglicht die manuelle Einstellung von 32 Drehmomentstufen. Verwenden Sie die Modustaste oder die Gangtaste, um die Stufe zu erhöhen oder zu verringern.
Automatischer Modus (A): Das Gerät stoppt automatisch, wenn ein ausreichender Widerstand erkannt wird (z. B. wenn eine Schraube vollständig angezogen ist).

Laden des Akkus

Der Ladestatus wird durch Batteriesymbole auf dem Display angezeigt:

Unter 33%: Erstes Batteriesymbol blinkt.
33% - 67%: Zweites Batteriesymbol blinkt.
67% - 100%: Drittes Batteriesymbol blinkt.
Vollständig geladen: Das erste Batteriesymbol erlischt nach 20 Sekunden Blinken.

Sicherheit

Tragen Sie immer eine Schutzbrille. Halten Sie das Gerät bei Arbeiten an Stellen, an denen das Werkzeug verborgene Leitungen treffen könnte, an den isolierten Griffflächen. Sichern Sie das Werkstück immer mit einer Klemme oder einem Schraubstock.

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

E3 oder E9 auf dem Display: Akkutemperatur zu hoch oder zu niedrig. Gerät bei Raumtemperatur lagern.
Akku lädt nicht: USB-Kabel prüfen oder das mitgelieferte Ladekabel verwenden.
Bit lässt sich nicht installieren: Bit-Durchmesser prüfen (max. 10 mm).
Gerät startet nicht: Drehrichtungsschalter steht in der Mittelposition (gesperrt).

Praktische Hilfe

Typische Probleme

Display zeigt E3 oder E9

Die Akkutemperatur ist zu hoch oder zu niedrig. Lagern Sie das Gerät bei Raumtemperatur.

Akku lädt nicht

Prüfen Sie die USB-Verbindung und verwenden Sie das mitgelieferte Ladekabel.

Bit lässt sich nicht installieren

Der Bit ist inkompatibel. Verwenden Sie Bits mit einem Durchmesser von maximal 10 mm.

Gerät startet nicht

Der Drehrichtungsschalter befindet sich in der Mittelposition (gesperrt). Schieben Sie ihn nach links oder rechts.

Vor der Verwendung

Akku vor der ersten Benutzung vollständig aufladen.
Sicherstellen, dass der Bit fest im Bohrfutter sitzt.
Drehrichtungsschalter aus der Mittelposition (Sperre) bewegen.
Passenden Modus (Manuell oder Automatisch) wählen.
Funktionsschalter auf Schrauben oder Bohren einstellen.

Technische Daten in der Praxis

Nennspannung: 14.4 V (Betriebsspannung des Akkus).
Max. Drehmoment: 50 N·m (maximale Kraft beim Schrauben).
Leerlaufdrehzahl: 0-1700 /min (High-Speed) oder 0-400 /min (Low-Speed).
Akkukapazität: 1900 mAh.

Abbildungen und Diagramme

Das Bohrfutter wird durch Drehen geöffnet und geschlossen.
Der Drehrichtungsschalter steuert die Rotation und sperrt den Abzug.
Das Display zeigt den gewählten Modus (A oder M) und die Drehmomentstufe an.

Modellkompatibilität

Verwenden Sie nur Bits mit einem Durchmesser von maximal 10 mm.
Verwenden Sie nur das vom Hersteller spezifizierte Ladegerät.
