Bedienungsanleitung für Bauer 1642E-B Bohrhammer

Erfahren Sie, wie Sie den Bauer 1642E-B Bohrhammer sicher bedienen, warten und Fehler beheben. Vollständiger Leitfaden zu Montage, Einstellungen und Sicherheitshinweisen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Bauer 1642E-B ist ein Bohrhammer mit SDS-Aufnahme. Er bietet drei Betriebsmodi: Bohren, Hammerbohren und Meißeln (Hammer). S. 8, 9

Wichtigste Schritte

  • Bohrer wechseln S. 10
  • Funktion einstellen S. 9

Erste Inbetriebnahme

  • Sicherstellen, dass der Auslöser auf 'Aus' steht, bevor das Gerät eingesteckt wird. S. 9, 10

Probleme und Lösungen

Gerät startet nicht

Stromversorgung prüfen, Kabel prüfen, thermischen Überlastschutz zurücksetzen.

S. 12

Wartung und Reset

  • Nach Gebrauch externe Oberflächen mit einem sauberen Tuch abwischen. S. 11

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 120VAC Elektrische Spannung S. 8
Drehzahl 0-1150 RPM Rotationsgeschwindigkeit S. 8

Wo es im PDF steht

  • Sicherheitshinweise S. 2, 3, 4, 5
  • Bedienung S. 9, 10
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Bauer 1642E-B Bohrhammer Seite 1 Funktionswähler Seite 9

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheitswarnungen, Montageanweisungen, Betriebsabläufe und Wartungshinweise für den Bauer 1642E-B Bohrhammer. Lesen Sie das gesamte Dokument vor der ersten Inbetriebnahme sorgfältig durch, um Verletzungen zu vermeiden. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf und tragen Sie bei der Arbeit stets eine geeignete Schutzausrüstung, einschließlich Augenschutz und Gehörschutz.

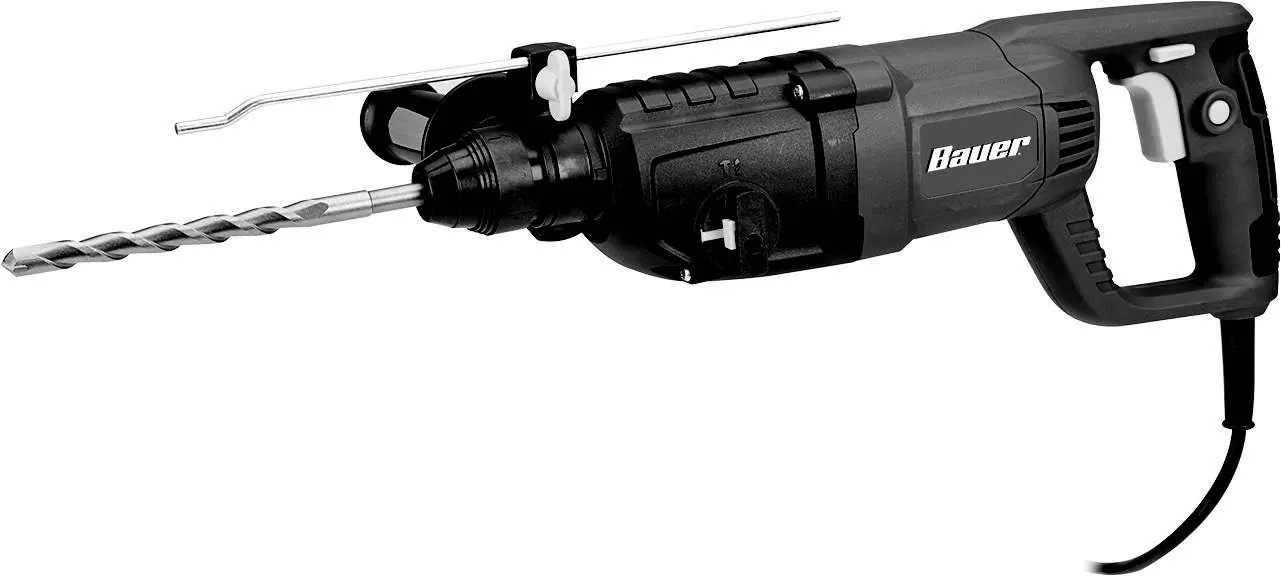

Bauer 1642E-B Bohrhammer
Bauer 1642E-B Bohrhammer

Technische Daten

  • Spannung: 120VAC / 60Hz / 7.3A
  • Drehzahl: 0-1150 U/min
  • Schlagzahl: 0-5100 Schläge/min
  • Bohrfutter: SDS

Gerätefunktionen

Der Bohrhammer verfügt über einen Funktionswähler, einen Zusatzhandgriff und einen Tiefenanschlag. Der Funktionswähler ermöglicht den Wechsel zwischen Bohren, Hammerbohren und Meißeln (Hammer).

Inbetriebnahme und Einstellungen

Zusatzhandgriff anpassen: Drehen Sie den Griff gegen den Uhrzeigersinn, um das Band zu lösen. Schieben Sie den Griff auf das Gerät, positionieren Sie ihn wie gewünscht und drehen Sie ihn im Uhrzeigersinn fest.

Funktionswähler
Funktionswähler

Tiefenanschlag verwenden: Der Tiefenanschlag kann nur verwendet werden, wenn der Zusatzhandgriff montiert ist. Lösen Sie die Sicherungsmutter, schieben Sie den Tiefenanschlag durch den Schlitz am Zusatzhandgriff und ziehen Sie die Mutter wieder fest.

Funktionswahl: Drücken Sie den Entriegelungsknopf am Funktionswähler und drehen Sie den Wähler, bis er in der gewünschten Position einrastet (Hammer, Bohren oder Hammer/Bohren). Wichtig: Ändern Sie die Einstellung nur bei stillstehendem Motor.

Betrieb und Anwendung

Bohrerwechsel: Tragen Sie Arbeitshandschuhe, da Bohrer heiß werden können. Ziehen Sie das Bohrfutter zurück, setzen Sie den SDS-Bohrer ein und lassen Sie das Futter los. Prüfen Sie, ob der Bohrer fest sitzt.

Bohrvorgang: Stellen Sie sicher, dass der Auslöser auf 'Aus' steht, bevor Sie das Gerät anschließen. Sichern Sie das Werkstück mit Klemmen. Üben Sie keinen übermäßigen Druck aus; lassen Sie das Werkzeug die Arbeit erledigen.

Wartung und Reinigung

Führen Sie vor jedem Gebrauch eine Sichtprüfung auf lose Teile, beschädigte Kabel oder Verschleiß durch. Wischen Sie das Gerät nach Gebrauch mit einem sauberen Tuch ab. Reparaturen dürfen nur von qualifiziertem Fachpersonal unter Verwendung identischer Ersatzteile durchgeführt werden.

Fehlerbehebung

Bei Problemen wie 'Gerät startet nicht' prüfen Sie die Stromversorgung und den Schutzschalter. Wenn das Gerät überhitzt, reinigen Sie die Lüftungsschlitze und prüfen Sie, ob der Bohrer scharf ist. Bei ungewöhnlichen Geräuschen oder Vibrationen lassen Sie das Gerät von einem Fachmann prüfen.

Praktische Hilfe

Typische Probleme

Gerät startet nicht

Prüfen Sie, ob das Kabel eingesteckt ist, die Steckdose Strom führt und der thermische Überlastschutz (falls vorhanden) zurückgesetzt wurde.

Gerät arbeitet langsam

Üben Sie weniger Druck aus. Prüfen Sie, ob das Verlängerungskabel zu lang oder der Querschnitt zu gering ist.

Überhitzung

Reinigen Sie die Lüftungsschlitze von Staub. Prüfen Sie, ob der Bohrer stumpf ist und ersetzt werden muss.

Vor der Verwendung

  • Prüfen Sie das Gerät auf lose Schrauben oder beschädigte Teile.
  • Stellen Sie sicher, dass das Netzkabel unbeschädigt ist.
  • Tragen Sie eine Schutzbrille und Gehörschutz.
  • Stellen Sie sicher, dass der Funktionswähler korrekt eingerastet ist.
  • Prüfen Sie, ob der Bohrer fest im SDS-Futter sitzt.

Technische Daten in der Praxis

120VAC / 60Hz / 7.3A
Elektrische Anschlusswerte.

Abbildungen und Diagramme

  • Der Funktionswähler befindet sich am Gehäuse und hat drei Positionen: Hammer, Bohren, Hammer/Bohren.
  • Der Zusatzhandgriff ist verstellbar und dient zur besseren Kontrolle.
  • Der Tiefenanschlag wird am Zusatzhandgriff befestigt.

Modellkompatibilität

  • Verwenden Sie nur SDS oder SDS Plus kompatible Bohrer.
