Installationsanleitung für Wayfair 1084-5FM Deckenleuchte

Wichtige Informationen zur Installation

Die Installation sollte ausschließlich von einem qualifizierten Fachmann durchgeführt werden. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr am Sicherungskasten oder Hauptschalter ab. Verwenden Sie nur die für die Leuchte spezifizierten Leuchtmittel und überschreiten Sie nicht die maximal zulässige Wattzahl.

Vorbereitung der Installation

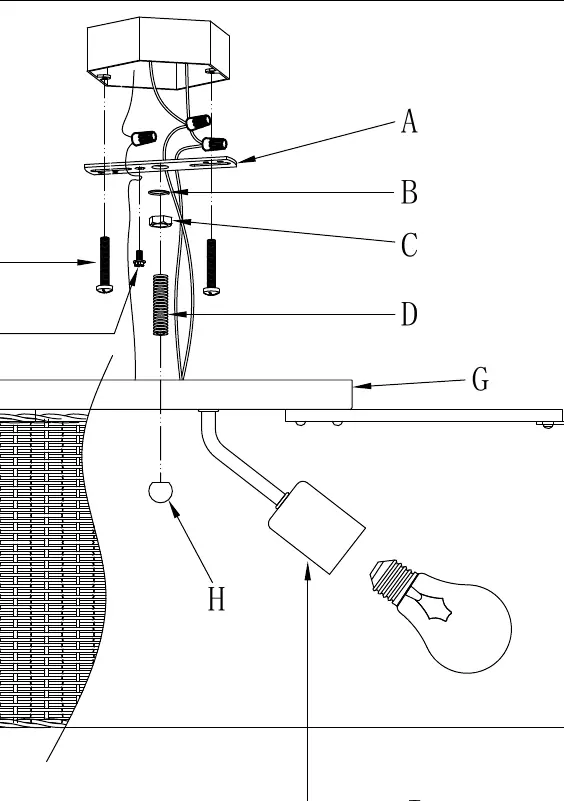

Entfernen Sie vorsichtig die neue Leuchte aus der Verpackung und suchen Sie den gelben Beutel mit den Kleinteilen. Demontieren Sie die alte Leuchte sowie die alte Montagehalterung von der Wand oder Decke. Befestigen Sie die neue Montagehalterung (A) mit den mitgelieferten Schrauben (F) an der Anschlussdose. Stellen Sie sicher, dass der Nippel (D) korrekt an der Halterung (A) mit der Unterlegscheibe (B) und der Sechskantmutter (C) befestigt ist. Testen Sie die Passform des Baldachins (G) auf dem Nippel (D), bevor Sie mit der Verkabelung fortfahren.

Verkabelung

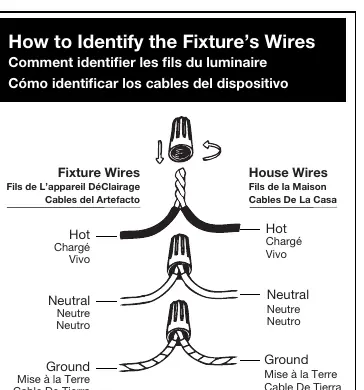

Lassen Sie sich beim Halten der Leuchte von einer zweiten Person unterstützen. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose:

• Phase (Hot): Verbinden Sie den glatten, schwarzen oder transparenten Draht mit schwarzem Innenfaden mit dem stromführenden Kabel der Hausinstallation.
• Neutral: Verbinden Sie den gerippten, weißen oder transparenten Draht mit weißem Innenfaden mit dem Neutralleiter der Hausinstallation.
• Erde (Ground): Verbinden Sie den Kupferdraht, das blanke Metall, den grünen oder transparenten Draht mit grünem Innenfaden mit dem Erdungskabel der Hausinstallation.

Verdrehen Sie die Kabelenden miteinander und sichern Sie diese mit einer Kabelklemme. Achten Sie darauf, dass alle Drehungen in die gleiche Richtung verlaufen. Falls kein Erdungskabel aus der Anschlussdose kommt, befestigen Sie das Erdungskabel der Leuchte an der Erdungsschraube (E) der Montagehalterung.

Montage der Leuchte

Führen Sie den Baldachin (G) über den Nippel (D), sodass dieser durch das Loch in der Mitte des Baldachins ragt. Sichern Sie den Baldachin, indem Sie den Endknopf (H) auf das freiliegende Gewinde des Nippels (D) schrauben. Justieren Sie die Leuchte, bis sie gerade hängt. Setzen Sie die Leuchtmittel (nicht im Lieferumfang enthalten) gemäß den Spezifikationen in die Fassungen (J) ein. Schalten Sie den Strom wieder ein und testen Sie die Leuchte.

Platzierungshinweise

Für eine optimale Beleuchtung beachten Sie folgende Empfehlungen:

• Über Kücheninseln: Zentrieren Sie die Leuchte. Verwenden Sie bei mehreren Leuchten eine pro 24 Zoll (ca. 60 cm) Inselbreite. Der Abstand zur Arbeitsplatte sollte mindestens 30 Zoll (ca. 76 cm) betragen.
• Über Esstischen: Der Abstand zwischen Leuchte und Tisch sollte mindestens 30 Zoll (ca. 76 cm) betragen. Wählen Sie eine Leuchte, die 12 Zoll (ca. 30 cm) schmaler als die Tischbreite ist.
• In offenen Bereichen: Die Unterseite der Leuchte sollte mindestens 7,5 Fuß (ca. 2,3 m) vom Boden entfernt hängen. Achten Sie auf ausreichend Freiraum für sich öffnende Türen.
