Installationsanleitung für die Wayfair 0877-1W Wandleuchte
Erfahren Sie, wie Sie die Wayfair 0877-1W Wandleuchte sicher installieren. Diese Anleitung enthält wichtige Schritte zur Kabelverbindung, Montage der Rückplatte und Befestigung des Lampenschirms.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation der Wandleuchte 0877-1W. Die Installation sollte ausschließlich durch qualifiziertes Fachpersonal erfolgen. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten zwingend unterbrochen werden. Achten Sie darauf, nur die spezifizierten Leuchtmittel zu verwenden und die maximale Wattzahl nicht zu überschreiten.
Vorbereitung der Installation
Entfernen Sie die Leuchte und das Zubehör vorsichtig aus der Verpackung. Demontieren Sie die alte Leuchte und die vorhandene Montagehalterung. Überprüfen Sie die Montageplatte (B) und stellen Sie sicher, dass die Schrauben (A) fest sitzen. Richten Sie die Montageplatte an der Anschlussdose aus und führen Sie die Hauskabel durch die mittlere Öffnung, bevor Sie die Platte mit den Schrauben (D) sicher an der Wand befestigen.
Elektrischer Anschluss

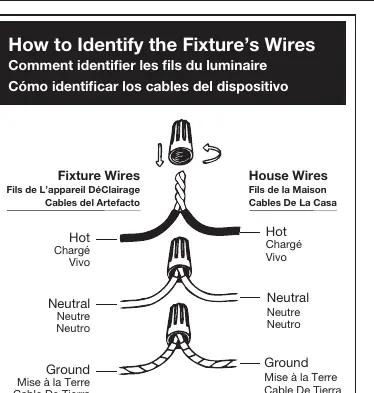

Lassen Sie das Gewicht der Leuchte während der Verkabelung von einer zweiten Person stützen. Verbinden Sie die Kabel der Leuchte mit den Hauskabeln gemäß dem Schaltplan:
- Phase (Hot): Glattes, schwarzes oder transparentes Kabel mit schwarzer Innenader.
- Neutralleiter (Neutral): Geripptes, weißes oder transparentes Kabel mit weißer Innenader.
- Erdung (Ground): Kupfer, blankes Metall, grünes Kabel oder transparentes Kabel mit grüner Innenader.
Verdrehen Sie die Kabelenden und sichern Sie diese mit Kabelverbindern. Falls kein Erdungskabel aus der Wand kommt, befestigen Sie das Erdungskabel der Leuchte an der Erdungsschraube (E) an der Montagehalterung.
Abschluss der Montage
Platzieren Sie die Rückplatte (F) über der Montageplatte (B) und sichern Sie diese mit den dekorativen Muttern (H). Justieren Sie die Muttern so, dass die Leuchte fest an der Wand anliegt und der Arm (G) gerade ausgerichtet ist. Schieben Sie den Lampenschirm (J) über die Fassung (I) und fixieren Sie ihn mit dem Fassungsring (K) unter Verwendung des mitgelieferten Werkzeugs (L). Setzen Sie das Leuchtmittel ein und schalten Sie den Strom wieder ein.
Herstellerinformationen
Wayfair
Praktische Hilfe
Typische Probleme
Leuchte hängt schief
Lösen Sie die dekorativen Muttern (H) leicht und richten Sie den Arm (G) gerade aus, bevor Sie die Muttern wieder festziehen.
Kein Erdungskabel in der Anschlussdose vorhanden
Befestigen Sie das Erdungskabel der Leuchte direkt an der Erdungsschraube (E) an der Montagehalterung.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Alte Montagehalterung entfernen
- Zweite Person zur Unterstützung bei der Verkabelung bereithalten
- Passendes Leuchtmittel gemäß Spezifikation bereitlegen
- Werkzeug (Schraubendreher) bereithalten
Technische Daten in der Praxis
- Maximale Wattzahl
- Darf nicht überschritten werden, um Überhitzung und Schäden an der Leuchte zu vermeiden.
- Erdungsschraube (E)
- Dient zur sicheren Erdung des Gehäuses, falls kein Haus-Erdungskabel vorhanden ist.
Abbildungen und Diagramme
- Die Abbildung zeigt die korrekte Zuordnung der Kabel: Phase (Hot) zu Phase, Neutral (Neutral) zu Neutral und Erdung (Ground) zu Erdung.
- Die Explosionszeichnung verdeutlicht die Reihenfolge der Montage von der Wandhalterung (B) bis zum Lampenschirm (J) und Fassungsring (K).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Installation muss durch einen akkreditierten Fachmann erfolgen.
