Montageanleitung für Wayfair 1-Light Pendelleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die sichere Installation der Wayfair 1-Light Pendelleuchte. Wichtige Sicherheitshinweise: Die Installation sollte ausschließlich durch qualifiziertes Fachpersonal erfolgen. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr am Sicherungskasten ab. Verwenden Sie nur die spezifizierten Leuchtmittel und überschreiten Sie nicht die maximale Wattzahl.

Platzierung der Leuchte

Die korrekte Platzierung ist entscheidend für die Ästhetik und Funktionalität:

• Über Kücheninseln: Zentrieren Sie die Leuchte. Bei mehreren Leuchten sollte eine Leuchte pro 24 Zoll (ca. 60 cm) Inselbreite verwendet werden. Der Abstand zur Arbeitsplatte sollte mindestens 30 Zoll (ca. 76 cm) betragen.
• Über Esstischen: Die Leuchte sollte mindestens 30 Zoll (ca. 76 cm) über dem Tisch hängen. Wählen Sie ein Modell, das etwa 12 Zoll (ca. 30 cm) schmaler als die Tischbreite ist.
• In offenen Bereichen: Die Unterseite der Leuchte sollte mindestens 7,5 Fuß (ca. 2,3 m) vom Boden entfernt sein. Achten Sie auf ausreichend Freiraum für sich öffnende Türen.

Vorbereitung der Installation

Entfernen Sie die Leuchte und das Zubehör vorsichtig aus der Verpackung. Stellen Sie sicher, dass der Strom abgeschaltet ist. Entfernen Sie die alte Leuchte und die alte Montagehalterung. Befestigen Sie den neuen Montagebügel (A) mit den Schrauben (B) an der Anschlussdose.

Montage der Leuchte

1. Messen Sie die benötigte Anzahl der Stangen (J), um die gewünschte Aufhängungshöhe zu erreichen.
2. Führen Sie die Kabel der Leuchte durch die Stangen (J), die obere Schlaufe (L), den Baldachin-Kragen (I), das Kettenglied (K), die Baldachinschlaufe (H) und den Baldachin (G).
3. Schrauben Sie die Stangen (J) auf das Verbindungsstück (R).
4. Verwenden Sie das Kettenglied (K), um den Leuchtenkörper am Baldachin zu befestigen.

Elektrischer Anschluss

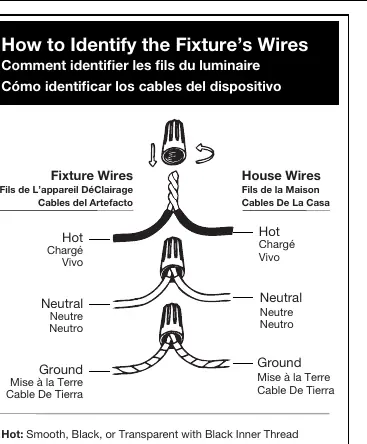

Lassen Sie sich beim Verkabeln von einer zweiten Person unterstützen, um das Gewicht der Leuchte zu halten. Verbinden Sie die Kabel wie folgt:

• Phase (Hot): Verbinden Sie das schwarze, glatte oder transparente Kabel mit schwarzer Innenader mit dem stromführenden Kabel der Hausleitung.
• Neutralleiter (Neutral): Verbinden Sie das weiße, gerippte oder transparente Kabel mit weißer Innenader mit dem Neutralleiter der Hausleitung.
• Erdung (Ground): Verbinden Sie das grüne, kupferfarbene oder transparente Kabel mit grüner Innenader mit dem Erdungskabel der Hausleitung. Falls kein Erdungskabel vorhanden ist, wickeln Sie das Erdungskabel der Leuchte um die Erdungsschraube (E) am Montagebügel.

Verdrehen Sie die Kabelenden und sichern Sie diese mit den mitgelieferten Kabelverbindern. Achten Sie darauf, dass alle Verbindungen in die Anschlussdose passen.

Abschluss der Installation

Schieben Sie den Baldachin (G) an die Decke und sichern Sie ihn mit dem Baldachin-Kragen (I). Hängen Sie die Haken (N) in die oberen (O) und unteren (P) Eisenringe ein, um den Schirm (S) und die Leuchte (M) zu verbinden. Setzen Sie ein geeignetes Leuchtmittel in die Fassung (Q) ein. Schalten Sie den Strom wieder ein und testen Sie die Leuchte.
