Installationsanleitung für Wayfair 1081-8P 3-flammige Pendelleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung dient der sicheren Installation der Wayfair 1081-8P Pendelleuchte. Es wird dringend empfohlen, die Installation von einem qualifizierten Fachmann durchführen zu lassen. Stellen Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr am Sicherungskasten ab.

Vorbereitung der Installation

Entfernen Sie die Leuchte vorsichtig aus der Verpackung und prüfen Sie den Inhalt des gelben Beutels auf Vollständigkeit. Entfernen Sie die alte Leuchte und die alte Montagehalterung von der Decke.

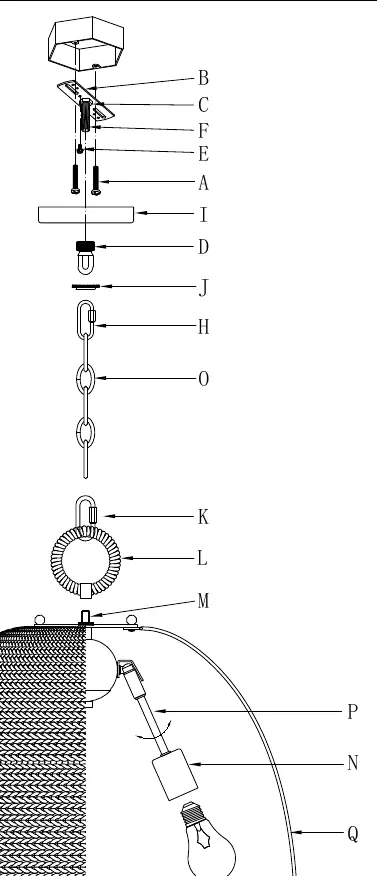

• Befestigen Sie die Montagehalterung (B) mit den Schrauben (A) an der Anschlussdose.
• Stellen Sie sicher, dass der Nippel (F) mit der Unterlegscheibe und der Sechskantmutter (C) an der Halterung befestigt ist.

Montage der Leuchte

Passen Sie die Länge der Kette (O) an die gewünschte Aufhängungshöhe an. Verwenden Sie bei Bedarf eine Zange, um überschüssige Kettenglieder zu entfernen.

1. Verbinden Sie die Kette (O) mit dem Kettenverbinder (K) am oberen Ring (L) der Leuchte.
2. Verbinden Sie das andere Ende der Kette mit dem Kettenverbinder (H) an der Baldachin-Schlaufe (D).
3. Führen Sie die Kabel durch die Schlaufe (L), die Kette (O), den Baldachin-Kragen (J) und den Baldachin (I).
4. Schieben Sie den Baldachin (I) und den Kragen (J) nach unten auf die Kette.

Elektrischer Anschluss

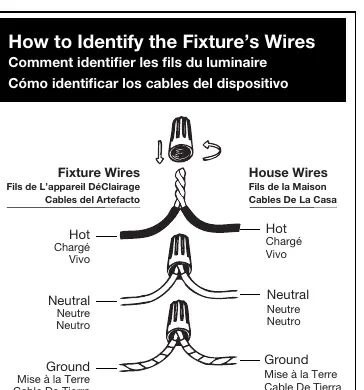

Lassen Sie das Gewicht der Leuchte während des Anschlusses von einer zweiten Person halten. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose:

• Phase (Hot): Transparentes Kabel mit schwarzem Innenfaden, schwarzes Kabel oder glattes Kabel.
• Neutralleiter (Neutral): Transparentes Kabel mit weißem Innenfaden, weißes Kabel oder geripptes Kabel.
• Erdung (Ground): Transparentes Kabel mit grünem Innenfaden, grünes Kabel oder blankes Kupferkabel.

Verdrillen Sie die Kabelenden und sichern Sie diese mit den mitgelieferten Kabelverbindern. Achten Sie darauf, dass alle Verbindungen in die Anschlussdose passen.

Abschluss der Installation

Schieben Sie den Baldachin (I) zur Decke und sichern Sie ihn mit dem Baldachin-Kragen (J) und der Schlaufe (D) am Nippel (F). Installieren Sie die Leuchtmittel (nicht im Lieferumfang enthalten) in die Fassungen (N). Achten Sie darauf, dass die Leuchtmittel den Schirm (Q) nicht berühren. Schalten Sie den Strom wieder ein und testen Sie die Leuchte.

Platzierungsempfehlungen

Für eine optimale Beleuchtung gelten folgende Richtlinien:

• Über Kücheninseln: Zentrieren Sie die Leuchte. Verwenden Sie eine Leuchte pro 60 cm (24 Zoll) Inselbreite. Der Abstand zur Arbeitsplatte sollte mindestens 76 cm (30 Zoll) betragen.
• Über Esstischen: Der Abstand zur Tischoberfläche sollte mindestens 76 cm (30 Zoll) betragen. Wählen Sie eine Leuchte, die etwa 30 cm (12 Zoll) schmaler als der Tisch ist.
• In offenen Bereichen: Die Unterkante der Leuchte sollte mindestens 2,3 Meter (7,5 Fuß) über dem Boden hängen.
