Installationsanleitung für WAC Lighting Mini In-Ground Leuchten

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die WAC Lighting Mini In-Ground Leuchtenserie (Modelle 1011 bis 2131). Hinweis: Für den Betrieb der Leuchten ist ein Transformator erforderlich, der separat erworben werden muss. Vor Beginn der Arbeiten muss die Stromzufuhr am Hauptschalter oder Sicherungskasten unterbrochen werden. Die Installation sollte von einem qualifizierten Elektriker gemäß den geltenden nationalen und lokalen Vorschriften durchgeführt werden.

Installation in weichem Boden (Softscape)

1. Schalten Sie den Strom ab.
2. Graben Sie ein Loch an der gewünschten Stelle (Durchmesser ca. A*, Tiefe ca. 10 cm).
3. Füllen Sie eine Schicht Kies in das Loch, um die Drainage zu unterstützen.
4. Verbinden Sie die Leuchtenkabel mit den Landschaftskabeln des Transformators unter Verwendung der mitgelieferten, für den Außenbereich geeigneten Erdkabelverbinder.
5. Setzen Sie die Leuchte in das Loch ein und füllen Sie es wieder auf, sodass der Rand bündig mit dem Boden abschließt.

Installation in festem Untergrund (Hardscape)

1. Schalten Sie den Strom ab.
2. Bereiten Sie ein Loch vor, das groß genug für ein Schedule 80 PVC-Rohr (nicht im Lieferumfang enthalten) ist.
3. Installieren Sie das Rohr im Loch.
4. Verbinden Sie die Leuchtenkabel mit den Kabeln des Transformators mittels der mitgelieferten Erdkabelverbinder.
5. Tragen Sie etwas Sanitär-Silikon (nicht enthalten) auf die O-Ringe auf, um Feuchtigkeitsschutz zu gewährleisten.
6. Setzen Sie die Leuchte in das Rohr ein, sodass der Rand bündig mit der Montagefläche abschließt.

Installation an Außenwänden

1. Schalten Sie den Strom ab.
2. Befestigen Sie den Federclip mit den mitgelieferten Schrauben an der Leuchte.
3. Schneiden Sie ein Loch an der Installationsstelle.
4. Verbinden Sie die Kabel mit dem Transformator.
5. Tragen Sie Silikon auf die O-Ringe auf.
6. Setzen Sie die Leuchte in das Loch ein, bis sie bündig mit der Wand abschließt.

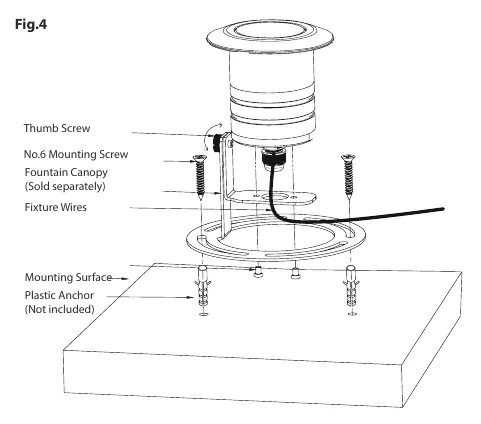

Installation an Brunnen

1. Schalten Sie den Strom ab.
2. Montieren Sie die Leuchte mit den mitgelieferten Schrauben an der Brunnenabdeckung.
3. Bohren Sie Löcher für die Kunststoffdübel (für Nr. 6 Schrauben) mit einem Bohrhammer und einem Mauerbohrer.
4. Setzen Sie die Dübel ein.
5. Positionieren Sie die Leuchte und richten Sie die Schlitze an den Dübeln aus.
6. Sichern Sie die Leuchte mit den Schrauben.
7. Verbinden Sie die Kabel mit dem Transformator.
8. Lösen Sie die Rändelschraube, um die Leuchte in die gewünschte Richtung zu drehen, und ziehen Sie sie anschließend wieder fest.

Installation in Beton (Concrete Pour)

1. Schalten Sie den Strom ab.
2. Installieren Sie die Verkabelung und das Leerrohr (1/2" NPT) an der gewünschten Position.
3. Befestigen Sie eine 4-Zoll-wetterfeste Anschlussdose im Boden, vorzugsweise über einer Sandschicht oder Kies.
4. Schneiden Sie das Schedule 80 PVC-Rohr auf die benötigte Länge zu.
5. Setzen Sie das PVC-Rohr in den Montageflansch ein und sichern Sie es mit Schrauben.
6. Befestigen Sie das Beton-Guss-Set auf der Anschlussdose.
7. Gießen Sie den Beton ein und achten Sie darauf, dass kein Beton in die Dose gelangt.
8. Nach dem Aushärten des Betons das überstehende PVC-Rohr abschneiden.
9. Verbinden Sie die Kabel mit den Erdkabelverbindern.
10. Tragen Sie Silikon auf die O-Ringe auf.
11. Setzen Sie die LED-Leuchte mit einer Drehbewegung in den Flansch ein, bis sie bündig mit dem Beton abschließt.
