Bedienungsanleitung für VIZULO Heron LED-Außenleuchte
Erfahren Sie, wie Sie die VIZULO Heron LED-Außenleuchte sicher montieren, anschließen und warten. Diese Anleitung enthält technische Daten, Installationsschritte und Sicherheitshinweise für eine korrekte Inbetriebnahme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage und Wartung der VIZULO Heron LED-Außenleuchte. Die Leuchte darf nicht bei Niederschlag (Regen, Schnee, Hagel) montiert werden. Berühren Sie niemals die LED-Module und legen Sie keine Werkzeuge oder Gegenstände darauf ab, da dies zum Erlöschen der Garantie führt. Die Leuchte selbst kann als Bohrschablone verwendet werden.

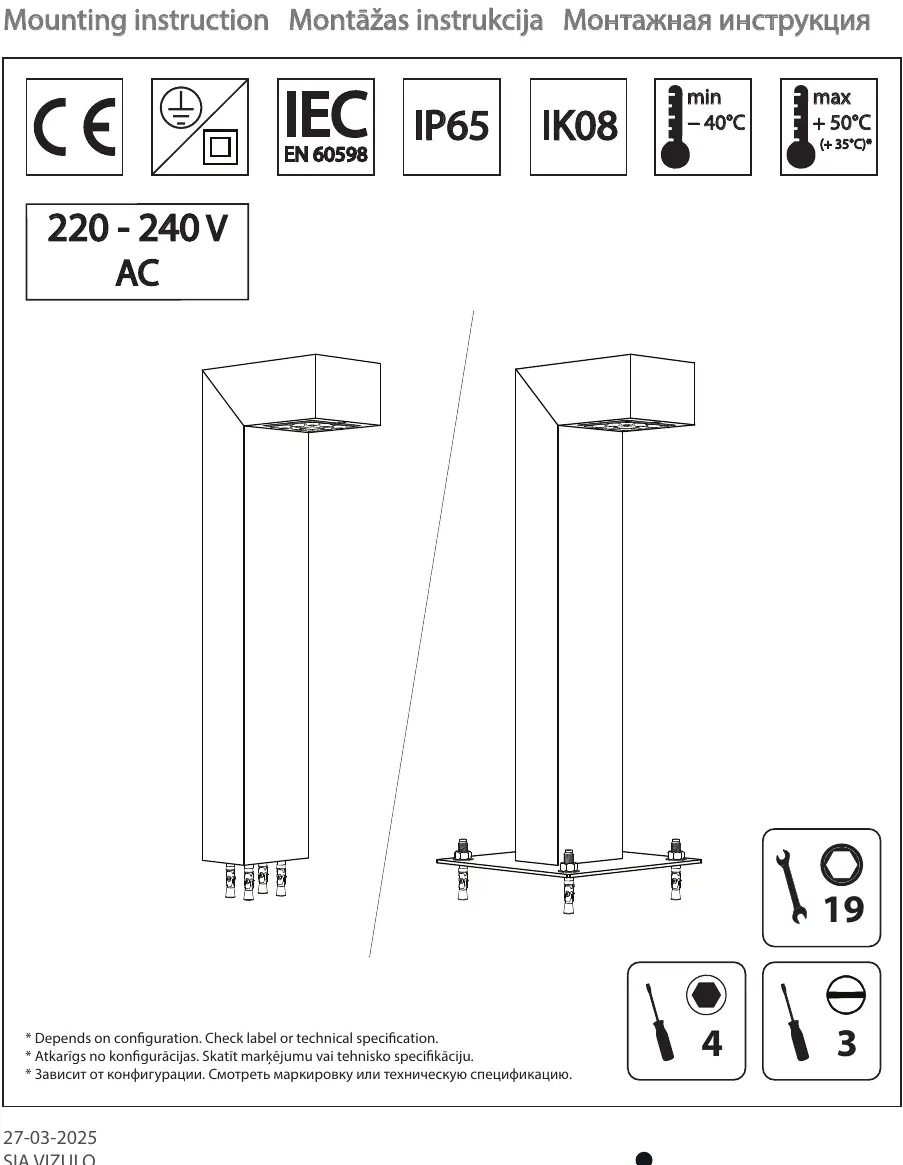

Technische Daten
- Spannung: 220 - 240 V AC
- Schutzart: IP65
- Stoßfestigkeit: IK08
- Betriebstemperatur: -40°C bis +50°C
Montage und Installation
Die Montage muss durch qualifiziertes Personal erfolgen. Die Leuchte kann direkt auf einem Betonfundament montiert werden.
- Platzieren Sie die Leuchte an der gewünschten Stelle, um die Montageposition zu markieren.
- Bohren Sie die Löcher für die Befestigung.
- Setzen Sie die Keilschrauben in das Betonfundament ein.
- Platzieren Sie die Leuchte auf den Schrauben und befestigen Sie sie.
Elektrischer Anschluss
Vor dem Öffnen oder Reparieren muss die Leuchte zwingend vom Stromnetz getrennt werden.
- Schrauben Sie die Rückwand ab, um Zugang zu den Anschlüssen zu erhalten.
- Verwenden Sie Kabel mit einem Querschnitt von 0,5 - 4,0 mm² (je nach Konfiguration).
- Der Kabeldurchmesser sollte zwischen 7,0 und 12,0 mm liegen.
- Beachten Sie die Anschlussklemmen für Class I und Class II Leuchten sowie die DALI/1-10V Anschlüsse, falls vorhanden.
Wartung und Sicherheit
Die Leuchte sollte je nach Umgebung gereinigt werden. Verwenden Sie zur Reinigung nur ein feuchtes Tuch oder einen Schwamm mit in Wasser verdünntem Haushaltsreiniger. LED-Module, Linsen und Treiber können im installierten Zustand gewechselt werden, dies sollte jedoch idealerweise in Innenräumen erfolgen, um das Eindringen von Wasser zu vermeiden. Ersatzteile müssen bei VIZULO bestellt werden.
Praktische Hilfe
Typische Probleme
Physische Beschädigung der LED-Module
Die Garantie erlischt bei mechanischen Schäden. Berühren Sie die Module nicht und legen Sie keine Gegenstände darauf ab.
Feuchtigkeit im Inneren
Montieren Sie die Leuchte nicht bei Regen, Schnee oder Hagel. Stellen Sie sicher, dass die Leuchte nicht unter Wasser getaucht wird.
Vor der Verwendung
- Prüfen Sie das Etikett auf technische Spezifikationen.
- Stellen Sie sicher, dass die Stromversorgung vor der Installation getrennt ist.
- Verwenden Sie nur autorisierte Ersatzteile von VIZULO.
- Stellen Sie sicher, dass die Montageumgebung trocken ist.
Abbildungen und Diagramme
- Seite 4 zeigt die Bohrschablone für die Montage mit und ohne Flansch.
- Seite 5 zeigt die Schritte zur Montage auf einem Betonfundament.

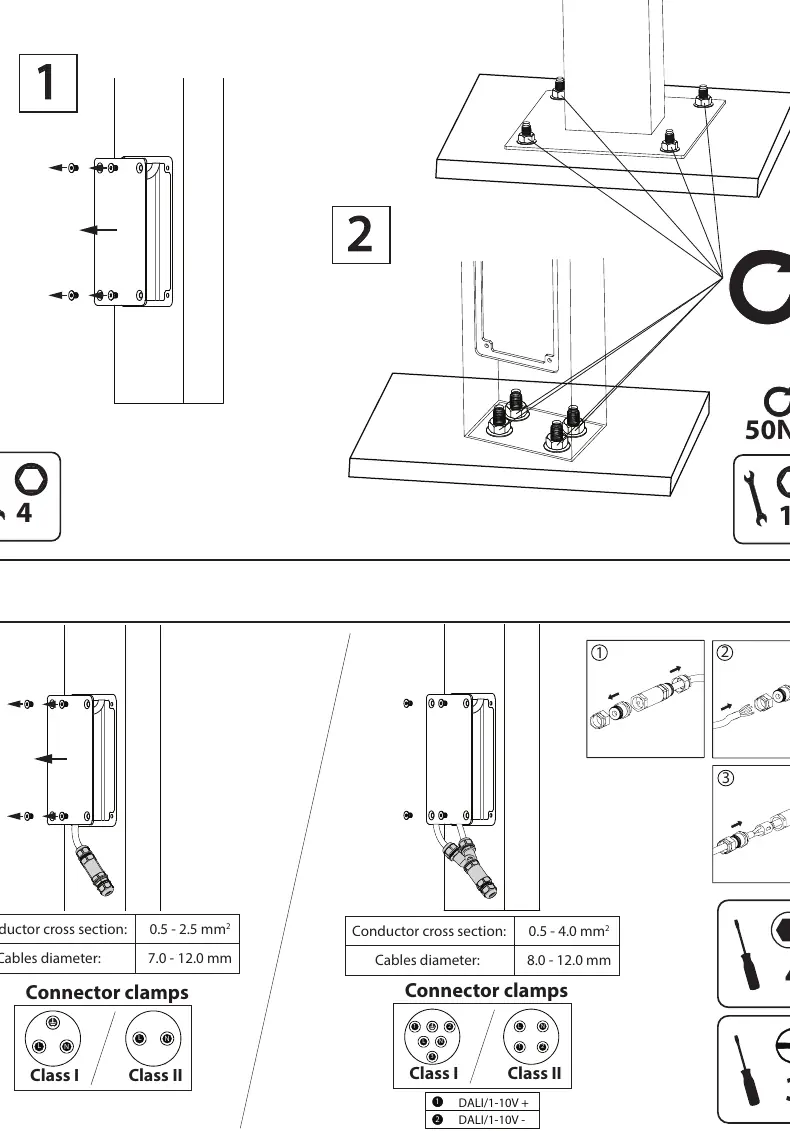

- Seite 6 zeigt den elektrischen Anschluss und die Belegung der Klemmen.
Modellkompatibilität
- Nur für die Außenmontage geeignet.
- Nicht für die Montage bei Niederschlag geeignet.
- Nicht über Kopf (mit dem Glas nach oben) montieren.
