Bedienungsanleitung für Eurofase Lighting 44476 Venya Außenwandleuchte

Schnellstartanleitung und Installationshilfe für die Eurofase Lighting 44476 Venya Außenwandleuchte. Erfahren Sie, wie Sie die Leuchte sicher montieren, verkabeln und abdichten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Schaltplan für den elektrischen Anschluss. Seite 2 Installationsschritte und Montage der Leuchte. Seite 2

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation der Eurofase Lighting 44476 Venya Außenwandleuchte. Die geschätzte Montagezeit beträgt 20 Minuten. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Verwenden Sie für die Installation einen qualifizierten Elektriker und stellen Sie sicher, dass alle Verbindungen den lokalen elektrischen Vorschriften entsprechen.

Benötigte Werkzeuge

  • Schlitzschraubendreher
  • Kreuzschlitzschraubendreher
  • Zange
  • Isolierband
  • Seitenschneider
  • Abisolierzange
  • Leiter

Installation

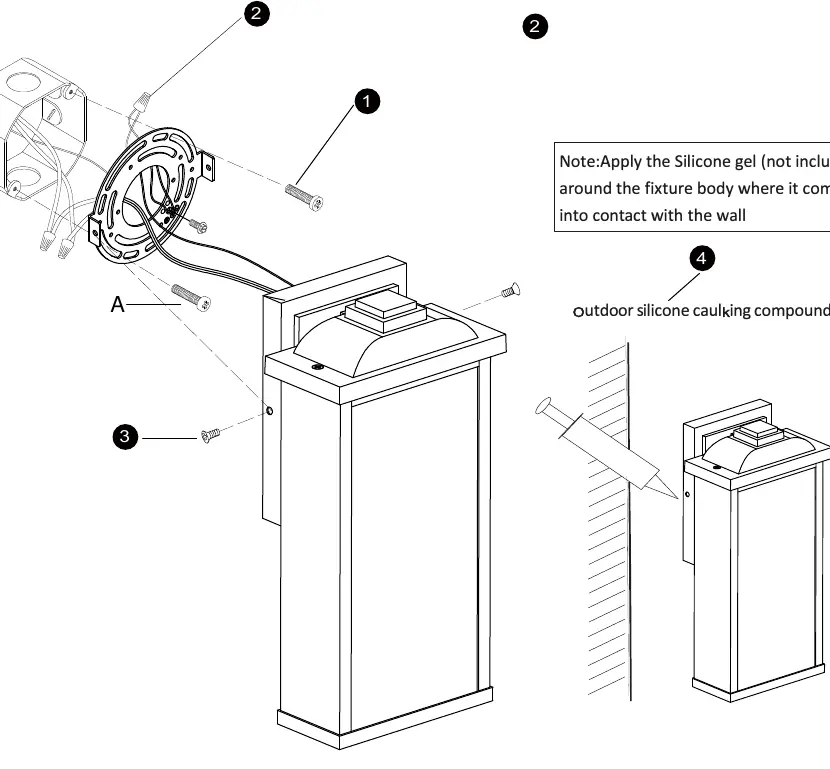

Installationsschritte und Montage der Leuchte.
Installationsschritte und Montage der Leuchte.
  1. Schalten Sie den Strom am Sicherungskasten aus.
  2. Montieren Sie die Halterung an der Anschlussdose.
  3. Führen Sie die elektrische Verkabelung gemäß den Anweisungen durch.
  4. Verwenden Sie Silikon-Dichtmasse (nicht im Lieferumfang enthalten), um das Gehäuse gegen die Wand abzudichten, um das Eindringen von Feuchtigkeit zu verhindern.

Elektrischer Anschluss

Verbinden Sie die Kabel wie folgt:

Schaltplan für den elektrischen Anschluss.
Schaltplan für den elektrischen Anschluss.
  • Schwarzes Kabel (L) der Leuchte mit dem schwarzen Kabel der Anschlussdose.
  • Weißes Kabel (N) der Leuchte mit dem weißen Kabel der Anschlussdose.
  • Grünes oder blankes Kupferkabel (Erde) der Leuchte mit dem Erdungskabel der Anschlussdose oder der Erdungsschraube an der Halterung.
  • Verwenden Sie zugelassene Kabelverbinder.

Technische Daten

  • Leistung: 8W MAX
  • Spannung: 120V~, 60Hz
  • Leuchtmittel: Dimmbare LED (im Lieferumfang enthalten)

Herstellerinformationen

Eurofase

Markenprofil
Herstellerwebsite https://eurofase.com/ Support https://eurofase.com/contact-us/

Praktische Hilfe

Typische Probleme

Leuchte funktioniert nach der Installation nicht

Überprüfen Sie, ob die Sicherung eingeschaltet ist und ob alle Kabelverbindungen fest und korrekt angeschlossen sind.

Feuchtigkeit dringt in das Gehäuse ein

Stellen Sie sicher, dass das Gehäuse rundherum mit einer geeigneten Silikon-Dichtmasse gegen die Wand abgedichtet wurde.

Vor der Verwendung

  • Strom am Sicherungskasten ausschalten.
  • Benötigte Werkzeuge bereitlegen (Schraubendreher, Zange, Abisolierzange, Leiter).
  • Prüfen, ob die Anschlussdose geerdet ist.
  • Silikon-Dichtmasse für die Montage bereithalten.
