Bedienungsanleitung für Allen + Roth Mt Airy 1-flammige Außenwandleuchte

Schnellstartanleitung für die Allen + Roth Mt Airy Außenwandleuchte. Erfahren Sie, wie Sie die Leuchte sicher montieren, verkabeln und warten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Schritte 1 und 2 der Montage: Vorbereitung und Anbringung der Querstange. Seite 2 Schritte 3 und 4 der Montage: Verkabelung und Befestigung an der Wand. Seite 2 Schritte 5 und 6 der Montage: Finale Befestigung und Einsetzen des Leuchtmittels. Seite 2

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für die Allen + Roth Mt Airy Außenwandleuchte. Vor Beginn der Montage muss die Stromzufuhr am Sicherungskasten oder Hauptschalter zwingend unterbrochen werden. Achten Sie darauf, die Isolierung der Kabel bei der Installation nicht zu beschädigen, da dies zu Stromschlägen führen kann. Alle elektrischen Anschlüsse müssen den örtlichen Vorschriften und dem National Electric Code (NEC) entsprechen.

Installation

Die geschätzte Montagezeit beträgt 10 bis 15 Minuten. Stellen Sie vor Beginn sicher, dass alle Teile gemäß der beiliegenden Liste vorhanden sind.

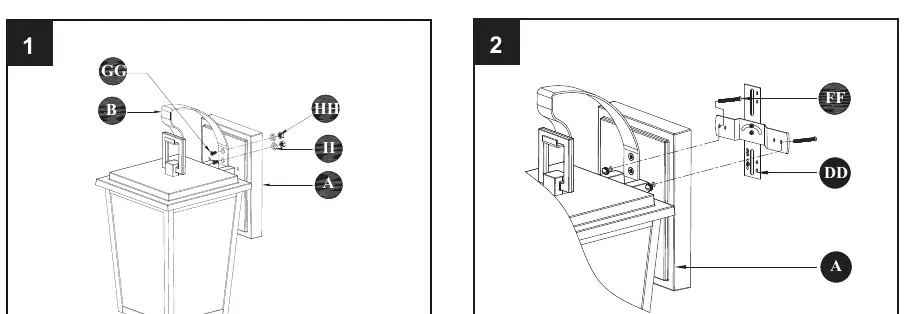

Schritte 1 und 2 der Montage: Vorbereitung und Anbringung der Querstange.
Schritte 1 und 2 der Montage: Vorbereitung und Anbringung der Querstange.

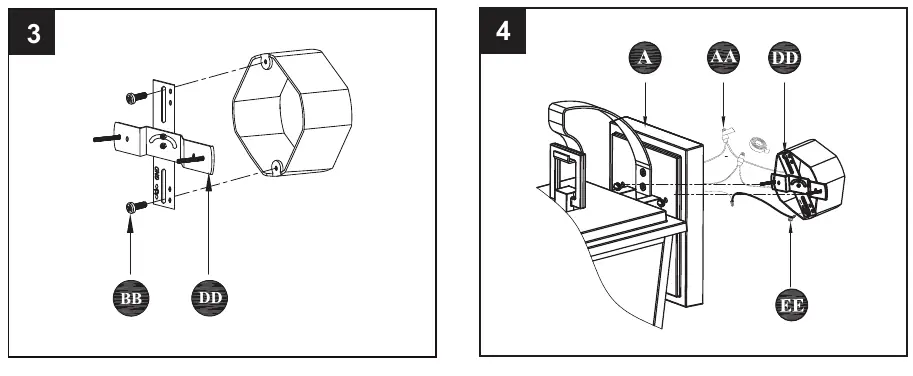

Schritte 3 und 4 der Montage: Verkabelung und Befestigung an der Wand.
Schritte 3 und 4 der Montage: Verkabelung und Befestigung an der Wand.

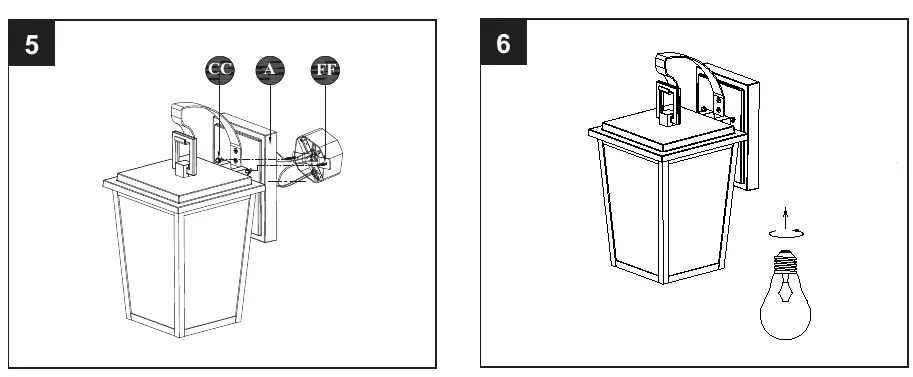

Schritte 5 und 6 der Montage: Finale Befestigung und Einsetzen des Leuchtmittels.
Schritte 5 und 6 der Montage: Finale Befestigung und Einsetzen des Leuchtmittels.
  1. Vorbereitung: Schalten Sie den Strom ab. Überprüfen Sie den Lieferumfang auf Vollständigkeit.
  2. Montage der Querstange: Befestigen Sie die Querstange (DD) an der Anschlussdose.
  3. Verkabelung: Verbinden Sie die Kabel der Leuchte mit den Hauskabeln unter Verwendung der Kabelverbinder (AA).
  4. Befestigung: Montieren Sie die Leuchte an der Querstange und sichern Sie sie mit den Rändelknöpfen (CC) und Befestigungsschrauben (FF).
  5. Abschluss: Setzen Sie das Leuchtmittel ein.

Wartung und Pflege

Reinigen Sie die Leuchte regelmäßig mit einem leicht feuchten Tuch oder einem Fensterreiniger. Verwenden Sie keine scheuernden Reinigungsmittel, um die Oberfläche nicht zu beschädigen. Schalten Sie vor jeder Wartung die Stromzufuhr ab.

Fehlerbehebung

Sollte die Leuchte nicht funktionieren, prüfen Sie folgende Punkte:

  • Leuchtmittel defekt: Ersetzen Sie das Leuchtmittel.
  • Stromzufuhr unterbrochen: Stellen Sie sicher, dass der Strom eingeschaltet ist.
  • Fehlerhafte Verkabelung: Überprüfen Sie alle Kabelverbindungen auf festen Sitz.
  • Defekter Schalter: Testen oder ersetzen Sie den Wandschalter.

Herstellerinformationen

Allen + Roth

Markenprofil
Herstellerwebsite https://www.lowes.com Support https://www.lowes.com/pl/customer-care

Praktische Hilfe

Typische Probleme

Leuchte brennt nicht

Prüfen Sie das Leuchtmittel, die Stromversorgung, die Kabelverbindungen und den Wandschalter.

Vor der Verwendung

  • Strom am Hauptschalter ausschalten
  • Alle Teile mit der Packliste vergleichen
  • Sicherstellen, dass alle benötigten Werkzeuge bereitliegen
  • Bei Unsicherheit einen qualifizierten Elektriker hinzuziehen

Abbildungen und Diagramme

  • Die Abbildungen zeigen die schrittweise Montage von der Querstange bis zur finalen Befestigung der Leuchte.
  • Die Verkabelung erfolgt über die mitgelieferten Kabelverbinder (AA).

Modellkompatibilität

  • Installation muss den örtlichen Bauvorschriften und dem National Electric Code (NEC) entsprechen.
