Maxim Lighting CABANA VX 1-Light Outdoor-Hängeleuchte
Installationsanleitung für die Maxim Lighting CABANA VX 1-Light Outdoor-Hängeleuchte (Modell 40669). Enthält wichtige Sicherheitshinweise, Montageanleitung und Wartungstipps.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheitshinweise und Installationsschritte für die Maxim Lighting CABANA VX 1-Light Outdoor-Hängeleuchte. Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie mit der Installation beginnen. Die Leuchte ist für den Außenbereich konzipiert, erfordert jedoch eine fachgerechte Abdichtung.
Technische Daten und Anforderungen:
- Leuchtmittel: 1 x E26, max. 60W (nicht im Lieferumfang enthalten).
- Sicherheit: Vor der Installation oder Reinigung muss die Stromzufuhr unterbrochen werden.
- Installation: Es wird empfohlen, die Installation durch einen qualifizierten Elektriker durchführen zu lassen.
- Außenbereich: Bei der Montage im Außenbereich muss die Leuchte mit Silikondichtmittel an der Decke abgedichtet werden, um das Eindringen von Feuchtigkeit zu verhindern. Lassen Sie unten eine Lücke, damit Feuchtigkeit entweichen kann.
Lieferumfang
Stellen Sie vor Beginn der Montage sicher, dass alle folgenden Komponenten im Paket enthalten sind:
- A: Leuchtenkörper (1x)
- B: Kette (1x)
- C: Baldachin (1x)
- D: Montagehalterung (1x)
- E: Drahtverbinder (3x)
- F: Schrauben #8/32*25mm (2x)
Installation
Befolgen Sie diese Schritte für eine sichere Montage:
- Vorbereitung: Schalten Sie den Strom am Sicherungskasten aus.
- Montagehalterung: Befestigen Sie die Montagehalterung (D) mit den Schrauben (F) an der Deckenanschlussdose.
- Verkabelung: Verbinden Sie die Kabel der Leuchte mit den entsprechenden Hausleitungen (Neutralleiter, Phasenleiter, Erdungskabel) unter Verwendung der Drahtverbinder (E).
- Aufhängung: Befestigen Sie die Kette (B) am Leuchtenkörper (A) und hängen Sie die Leuchte an der Montagehalterung (D) auf.
- Abschluss: Sichern Sie den Baldachin (C) und setzen Sie das Leuchtmittel ein.
Reinigung und Wartung
Um die Lebensdauer und das Aussehen der Leuchte zu erhalten, beachten Sie folgende Hinweise:
- Verwenden Sie zur Reinigung ein weiches Tuch und ein mildes Reinigungsmittel.
- Vermeiden Sie scheuernde oder aggressive Reinigungsmittel, da diese die Oberfläche beschädigen können.
- Überprüfen Sie alle 90-180 Tage, ob alle Schrauben noch fest angezogen sind.
- Längere Hitzeeinwirkung kann zu Verfärbungen oder Materialermüdung führen.
Praktische Hilfe
Typische Probleme
Feuchtigkeit dringt in die Leuchte ein
Stellen Sie sicher, dass die Leuchte bei der Montage im Außenbereich mit Silikondichtmittel an der Decke abgedichtet wurde. Lassen Sie unten eine kleine Lücke für den Feuchtigkeitsabzug.
Leuchte flackert oder funktioniert nicht
Überprüfen Sie die Kabelverbindungen (Drahtverbinder E) und stellen Sie sicher, dass das Leuchtmittel korrekt eingedreht ist und die Spezifikationen (E26, max. 60W) erfüllt.
Vor der Verwendung
- Stromversorgung am Sicherungskasten unterbrechen.
- Alle Teile gemäß Teileliste (A-F) auf Vollständigkeit prüfen.
- Geeignetes Leuchtmittel (E26, max. 60W) bereithalten.
- Silikondichtmittel für die Außenmontage bereithalten.
- Sicherstellen, dass die Montagefläche stabil genug für das Gewicht der Leuchte ist.
Abbildungen und Diagramme

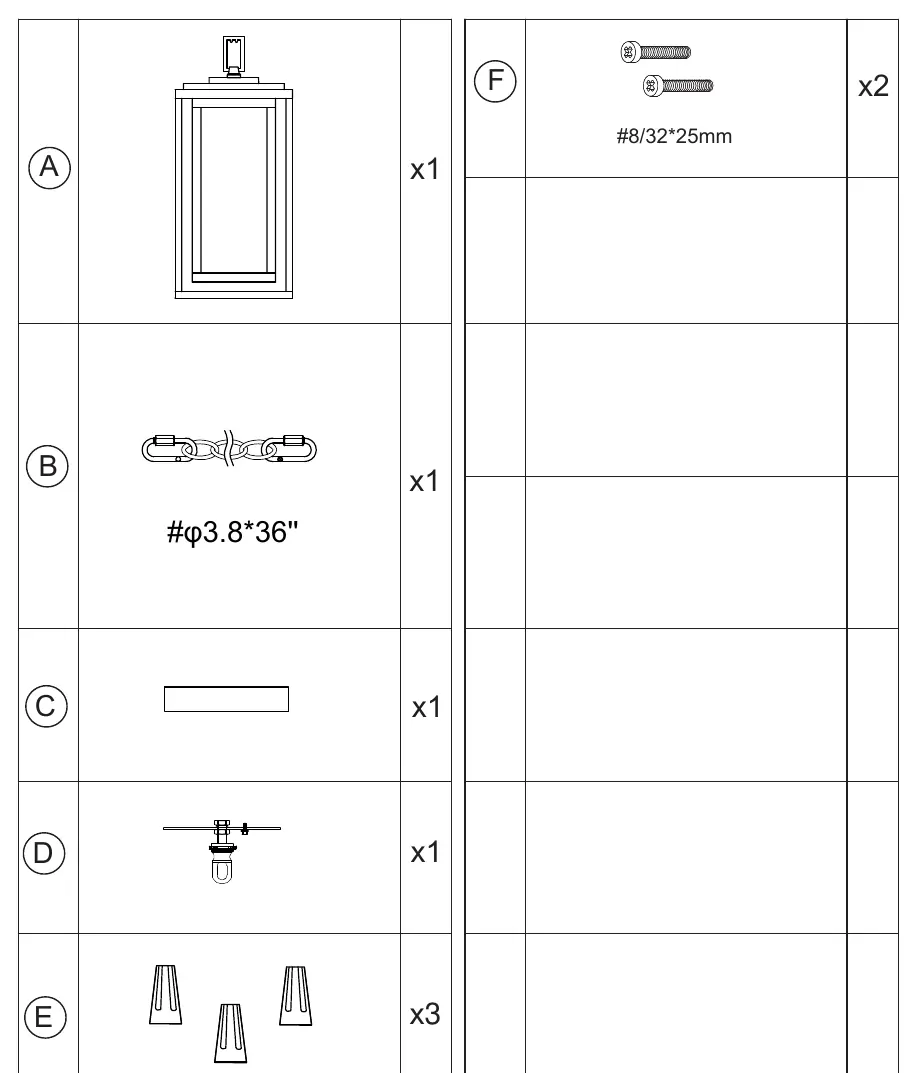

- Die Teileliste zeigt die Komponenten A bis F, die für die Montage benötigt werden.

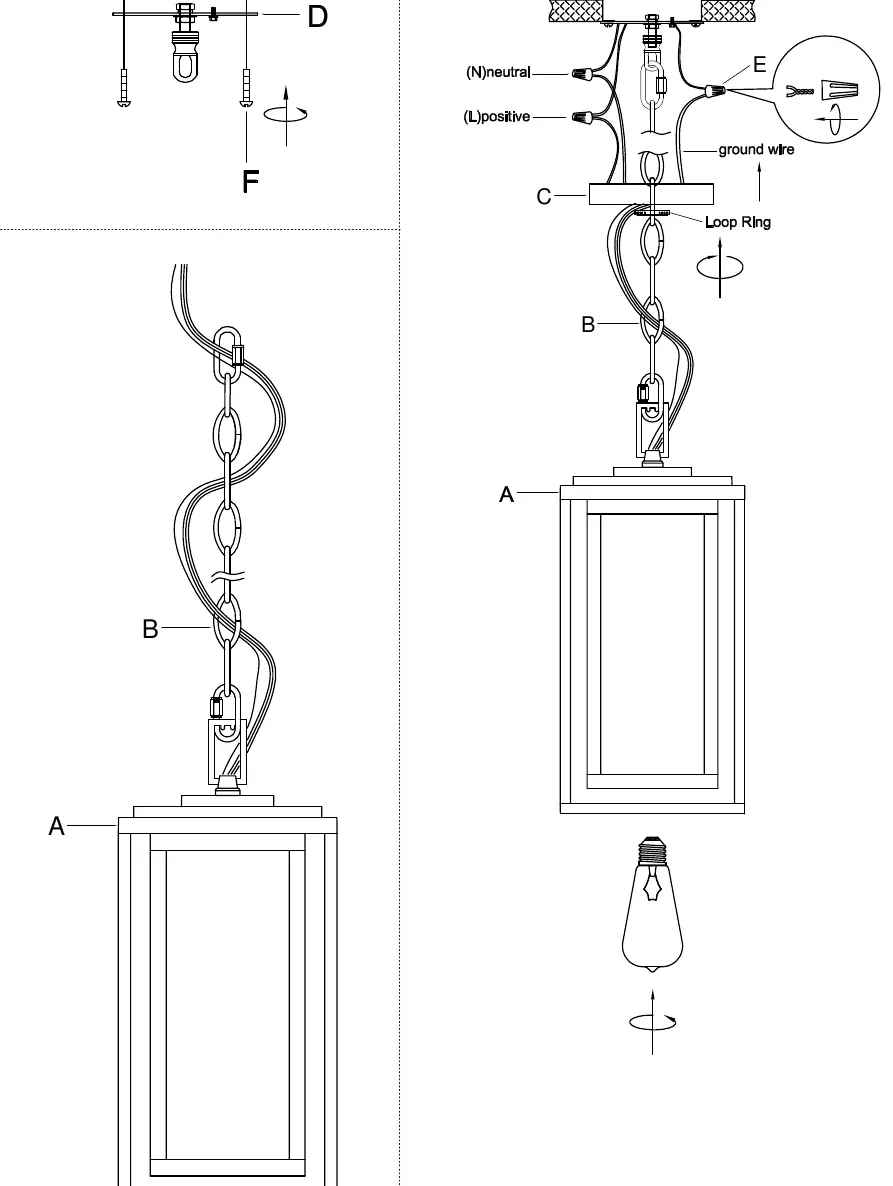

- Der Installationsplan zeigt die korrekte Verkabelung (Neutral/Phase) und die Befestigung der Kette am Baldachin.
Modellkompatibilität
- Nur für den Außenbereich geeignet, sofern die Abdichtung mit Silikon korrekt durchgeführt wurde.
