Bedienungsanleitung für Vivitar MagnaCam 10x25B Digitalkamera-Fernglas
Erfahren Sie, wie Sie Ihr Vivitar MagnaCam 10x25B Digitalkamera-Fernglas bedienen, Bilder aufnehmen, Software installieren und das Gerät warten. Diese Anleitung enthält wichtige Hinweise zur Bildspeicherung und Batterienutzung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Vivitar MagnaCam 10x25B ist eine Kombination aus einem 10-fach vergrößernden Fernglas und einer Digitalkamera. Das Gerät verfügt über einen internen Speicher und benötigt 2 AAA-Batterien. Wichtig: Da das Gerät SDRAM-Speicher verwendet, gehen gespeicherte Bilder verloren, wenn die Batterien länger als 30 Sekunden entfernt werden. Übertragen Sie Bilder immer auf Ihren Computer, bevor Sie die Batterien wechseln.
Lieferumfang
- Digitalkamera/Fernglas
- Tragetasche
- Nackengurt
- 2x AAA-Batterien
- Reinigungstuch
- CD-ROM mit Anwendungssoftware
- USB-Kabel
- Objektivschutz
Technische Daten
- Bildauflösung: High (640x480), Low (320x240)
- Speicher: 8 MB intern (ca. 7 MB nutzbar)
- Fernglas: 10-fache Vergrößerung, 25 mm Objektivdurchmesser
- Stromversorgung: 2x AAA-Batterien
- Systemanforderungen: Windows 98/Me/2000/XP, USB-Anschluss
Bedienung des Fernglases
Stellen Sie den Pupillenabstand ein, indem Sie die beiden Tuben des Fernglases auseinanderziehen oder zusammenschieben, bis Sie ein einzelnes kreisförmiges Bild sehen. Zur Fokussierung:
- Schließen Sie das rechte Auge und drehen Sie den zentralen Fokusknopf, bis das Bild für das linke Auge scharf ist.
- Schließen Sie das linke Auge und drehen Sie den Dioptrienring am rechten Okular, bis das Bild auch für das rechte Auge scharf ist.
Bedienung der Digitalkamera
Die Kamera wird über die Tasten auf der Oberseite gesteuert. Das LCD-Display zeigt den Status an.
- Einschalten: Halten Sie die Menu-Taste eine Sekunde lang gedrückt.
- Modi wechseln: Drücken Sie wiederholt die Menu-Taste, um durch die Optionen (Bildanzahl, Selbstauslöser, Filmaufnahme, Löschen, Auflösung, Frequenz) zu blättern.
- Aufnahme: Drücken Sie die Shutter-Taste, um ein Bild aufzunehmen.
- Filmaufnahme: Halten Sie die Shutter-Taste gedrückt, um die Aufnahme zu starten, und lassen Sie sie los, um zu stoppen (max. 30 Sekunden).
Software-Installation
Installieren Sie die Treiber von der mitgelieferten CD, bevor Sie das Gerät per USB mit dem Computer verbinden. Legen Sie die CD ein und führen Sie die Datei "MagnaCamsetup.exe" aus, falls der automatische Start nicht erfolgt. Nach der Installation und einem Neustart des PCs können Bilder über das Programm "MagnaCam 10x25B" heruntergeladen werden.
Wartung und Sicherheit
- Entfernen Sie die Batterien, wenn das Gerät länger als 10 Tage nicht benutzt wird.
- Reinigen Sie das Gerät nur mit einem milden Reinigungsmittel und einem weichen, feuchten Tuch.
- Setzen Sie das Gerät keinen extremen Temperaturen, Staub oder Feuchtigkeit aus.
- Schauen Sie niemals direkt in die Sonne.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Bilder sind nach Batteriewechsel weg
Das Gerät nutzt SDRAM-Speicher. Wenn die Stromversorgung länger als 30 Sekunden unterbrochen wird, werden alle Bilder gelöscht. Übertragen Sie Bilder immer vor dem Batteriewechsel.
Kamera lässt sich nicht einschalten
Prüfen Sie, ob die Batterien korrekt eingelegt sind und noch ausreichend Kapazität haben. Wenn das LCD-Display blinkt, sind die Batterien schwach.
Bild ist unscharf
Stellen Sie sicher, dass der Pupillenabstand korrekt eingestellt ist und führen Sie den Dioptrienausgleich am rechten Okular durch.
Vor der Verwendung
- 2x AAA-Batterien einlegen.
- Software von der CD installieren (vor dem ersten USB-Anschluss).
- Pupillenabstand durch Auseinanderziehen der Fernglas-Tuben anpassen.
- Dioptrienausgleich für beide Augen durchführen.
- Objektivschutz entfernen.
Technische Daten in der Praxis
- Speicherkapazität
- 8 MB interner Speicher bieten Platz für ca. 52 Bilder (High Res) oder 209 Bilder (Low Res).

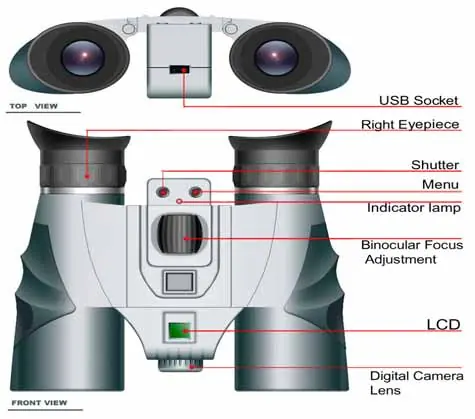

Abbildungen und Diagramme
- USB-Anschluss: Befindet sich oben am Gerät.
- Shutter-Taste: Dient zum Auslösen von Fotos, Starten von Videos und Bestätigen von Löschvorgängen.
- Menu-Taste: Zum Einschalten und Navigieren durch die Kameramodi.
- LCD-Display: Zeigt den aktuellen Modus und die Anzahl der verbleibenden Bilder an.
Modellkompatibilität
- Betriebssysteme: Windows 98, Me, 2000, XP.
- Video-Format: AVI (ohne Tonaufnahme).
- Treiber: TWAIN-kompatibel.
