Bedienungsanleitung für Bushnell Trophy 10x42 Fernglas
Schnelle Anleitung für das Bushnell Trophy 10x42 Fernglas. Erfahren Sie, wie Sie Augenmuscheln, Dioptrien und IPD einstellen, das Fernglas reinigen und auf einem Stativ montieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung bietet eine schnelle Übersicht zur Einrichtung und Pflege Ihres Bushnell Trophy 10x42 Fernglases. Die wichtigsten Schritte umfassen die Anpassung der Augenmuscheln, die Einstellung des Augenabstands (IPD) sowie die Dioptrien- und Fokuskorrektur. Das Gerät ist wasserdicht und beschlagfrei gemäß IPX7-Standard.
Bauteile
- 1. Dioptrienanpassungsring
- 2. Zentraler Fokusregler
- 3. Okularlinse
- 4. Augenmuscheln (dreh- und arretierbar)
- 5. Objektivlinse
- 6. Stativadapterbuchse
Anpassung der Augenmuschel
Die Augenmuscheln bieten eine komfortable Sicht und schützen vor seitlichem Lichteinfall. Für die Verwendung ohne Brille oder Sonnenbrille drehen Sie die Augenmuscheln nach oben. Für die Verwendung mit Brille drehen Sie diese nach unten, um den korrekten Augenabstand zu gewährleisten.
IPD (Pupillendistanz) Anpassung
Der Abstand zwischen den Pupillen variiert von Person zu Person. Richten Sie das Fernglas auf eine helle Fläche. Halten Sie das Fernglas fest und bewegen Sie die linke und rechte Seite näher zusammen oder weiter auseinander, bis Sie ein einziges, scharfes Bild ohne Schattenbereiche sehen.
Fokus und Dioptrienanpassung
- Passen Sie zuerst die Augenmuscheln und die IPD an.
- Decken Sie die rechte Objektivlinse ab.
- Fokussieren Sie mit dem zentralen Fokusregler auf ein entferntes Objekt, bis es scharf ist.
- Decken Sie die linke Objektivlinse ab und schauen Sie auf dasselbe Objekt.
- Drehen Sie den Dioptrienring unter der rechten Augenmuschel, bis das Bild scharf ist.
Stativmontage
Um das Fernglas auf einem Stativ zu befestigen, schrauben oder ziehen Sie die Kappe an der Vorderseite des mittleren Scharniers ab. Verwenden Sie einen kompatiblen Stativadapter (z. B. Bushnell #161002CM), um das Fernglas horizontal zu montieren.
Reinigung und Pflege
Entfernen Sie Staub mit einem Blasebalg oder einer weichen Bürste. Reinigen Sie Linsen mit dem mitgelieferten Mikrofasertuch in kreisenden Bewegungen. Verwenden Sie keine groben Tücher oder Haushaltsreiniger, da diese die optische Beschichtung beschädigen können.
Praktische Hilfe
Typische Probleme
Bild ist unscharf
Überprüfen Sie die IPD-Einstellung und führen Sie die Dioptrienanpassung erneut durch.
Schatten im Bild
Passen Sie den Augenabstand (IPD) an, indem Sie die beiden Seiten des Fernglases näher zusammen oder weiter auseinander bewegen.
Verschmutzte Linsen
Verwenden Sie ein Mikrofasertuch oder spezielle Linsenreinigungsmittel. Vermeiden Sie Papiertücher oder Kleidung, da diese abrasive Fasern enthalten können.
Vor der Verwendung
- Augenmuscheln für Brillenträger (unten) oder Nicht-Brillenträger (oben) einstellen.
- IPD (Augenabstand) anpassen, bis ein einzelnes Bild ohne Schatten erscheint.
- Dioptrien für das rechte Auge einstellen.
- Trageriemen sicher befestigen und festen Sitz prüfen.
Abbildungen und Diagramme
- Die Teileübersicht zeigt die Position von Fokusregler, Dioptrienring und Stativbuchse.

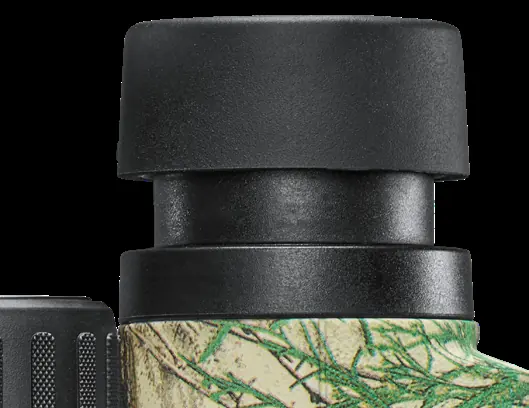

- Die Abbildungen zur Augenmuschel zeigen die Positionen für Brillenträger und Nicht-Brillenträger.

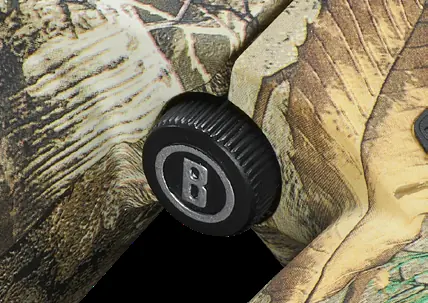

- Die Abbildung zur Stativmontage zeigt die Kappe, die entfernt werden muss, um den Adapter anzubringen.
Modellkompatibilität
- Kompatibel mit Standard-Stativadaptern (z. B. Bushnell #161002CM).
- Nicht für die direkte Beobachtung der Sonne geeignet (Gefahr von Augenschäden).
