Bedienungsanleitung für VEVOR Air pump20L Tragbare Toilette
Erfahren Sie, wie Sie die VEVOR Air pump20L tragbare Toilette sicher montieren, bedienen und warten. Vollständige Anleitung zu Spezifikationen, Reinigung und Entleerung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die VEVOR Air pump20L ist eine tragbare Toilette mit 12L Frischwasser- und 20L Abwassertank. Sie wird durch Befüllen des oberen Tanks, Öffnen des Schiebers, Benutzung und anschließendes Spülen mittels Pumpe bedient. S. 4, 5
Wichtigste Schritte
- Montage der Tanks S. 5
- Entleeren des Abwassertanks S. 6
Erste Inbetriebnahme
- Befüllen Sie den Frischwassertank mit sauberem Wasser bis zur Max-Markierung. S. 5
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Wartung und Entleerung
Schließen Sie den Schieber, lösen Sie die Verschlüsse, entleeren Sie den Tank an einer geeigneten Stelle und spülen Sie ihn aus.
S. 6Wartung und Reset
- Regelmäßige Reinigung der Außenflächen und Prüfung der Teile auf Verschleiß. S. 6, 7
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Frischwassertank | 12L | Kapazität für Spülwasser | S. 4 |
| Abwassertank | 20L | Kapazität für Abfälle | S. 4 |
| Tragfähigkeit | 150kg | Maximale Belastung | S. 4 |
Wo es im PDF steht
- Titelseite S. 1
- Sicherheitshinweise S. 3
- Technische Daten und Struktur S. 4
- Montage und Betrieb S. 5
- Wartung und Reinigung S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Schritte für die Inbetriebnahme, den Betrieb und die Wartung der VEVOR Air pump20L tragbaren Toilette. Das Gerät ist für den Einsatz beim Camping, in Wohnmobilen, in der medizinischen Pflege oder für unterwegs konzipiert. Bitte lesen Sie vor der ersten Benutzung alle Sicherheitshinweise sorgfältig durch.
Sicherheitshinweise
- Verwenden Sie die Toilette nicht auf unebenem oder geneigtem Untergrund.
- Kinder sollten das Produkt nicht unbeaufsichtigt benutzen.
- Halten Sie das Produkt von offenen Flammen fern.
- Stellen Sie sich niemals auf die Toilette und lehnen Sie sich nicht gegen die Rückenlehne.
- Benutzen Sie immer den Sitz; sitzen Sie nicht direkt auf dem Rand des Spültanks, um Verletzungen oder Schäden zu vermeiden.
- Verwenden Sie das Gerät nicht, wenn es beschädigt ist oder Fehlfunktionen aufweist.
Technische Daten
- Frischwassertank: 12 Liter (3,2 gal)
- Abwassertank: 20 Liter (5,3 gal)
- Tragfähigkeit: 150 kg (330 lbs)
- Material: PP, ABS, HDPE
- Abmessungen: 435 x 355 x 430 mm
Aufbau und Struktur
Die Toilette besteht aus zwei Hauptteilen: dem oberen Spültank und dem unteren Abwassertank. Wichtige Komponenten sind der Toilettensitz, die Pumpe, der Schieber (Slide Valve) zur Trennung der Tanks, das Entlüftungsventil und die Füllstandsanzeige am Abwassertank.
Montage
- Stellen Sie den Abwassertank auf eine feste und ebene Fläche.
- Setzen Sie den Hauptkörper (Spültank) auf den Abwassertank.
- Sichern Sie die Verbindung, indem Sie die seitlichen Verschlüsse (Latches) in die entsprechenden Schlitze des Abwassertanks einrasten lassen.
Bedienung
- Befüllen: Öffnen Sie den Verschluss des Frischwassertanks und füllen Sie sauberes Wasser ein. Überschreiten Sie nicht die Markierung "Max. Water Level".
- Vorbereitung: Ziehen Sie den Schieber (Pull Rod) an der Rückseite des Abwassertanks heraus, um den Durchgang zu öffnen.
- Spülen: Benutzen Sie die Toilette. Betätigen Sie zum Spülen die Pumpe (je nach Modell Knopf oder Hebel), bis die Schüssel sauber gespült ist.
- Abschluss: Schließen Sie den Schieber nach der Benutzung wieder, indem Sie den Stab hineindrücken.
Wartung und Reinigung
Der Abwassertank sollte geleert werden, wenn der Abfall etwa 2 cm unter dem Schieber steht.
- Entleeren: Schließen Sie den Schieber, lösen Sie die seitlichen Verschlüsse und nehmen Sie den Spültank ab. Tragen Sie den Abwassertank zu einer geeigneten Entsorgungsstelle, schrauben Sie den Auslassdeckel ab und entleeren Sie ihn. Spülen Sie den Tank anschließend mit sauberem Wasser aus.
- Reinigung: Reinigen Sie die Außenflächen mit Wasser und einem milden Reinigungsmittel. Verwenden Sie keine scheuernden Reiniger oder ätzende Chemikalien.
Lagerung
Zur langfristigen Lagerung leeren Sie sowohl den Abwasser- als auch den Frischwassertank vollständig. Reinigen Sie alle Oberflächen und lagern Sie das Gerät an einem gut belüfteten Ort, geschützt vor direkter Sonneneinstrahlung und Regen.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Abwassertank ist voll
Leeren Sie den Tank, sobald der Abfall etwa 2 cm unter dem Schieber steht.
Undichtigkeiten
Überprüfen Sie, ob der Schieber vollständig geschlossen ist und die Dichtungen sauber sind.
Vor der Verwendung
- Stellen Sie sicher, dass die Toilette auf einem ebenen Untergrund steht.
- Füllen Sie den Frischwassertank mit sauberem Wasser (nicht über Max-Markierung).
- Prüfen Sie, ob der Schieber korrekt funktioniert.
- Stellen Sie sicher, dass alle Verschlüsse fest eingerastet sind.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Frischwassertank
- 12 Liter Kapazität für Spülwasser.
- Abwassertank
- 20 Liter Kapazität für Abfälle.
- Tragfähigkeit
- Maximale Belastung von 150 kg.

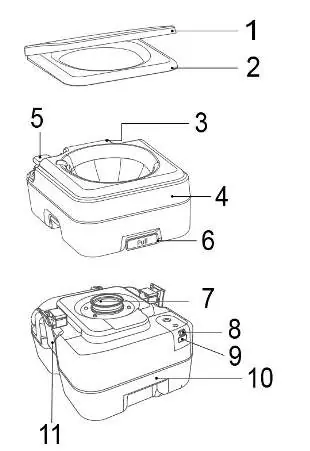

Abbildungen und Diagramme
- 1: Toilettendeckel
- 2: Toilettensitz
- 3: Wasserfüllkappe
- 6: Schieberstange
- 7: Schieberventil
Modellkompatibilität
- Geeignet für Camping, Wohnmobile, medizinische Pflege, Schwangere, Kinder und Senioren.
