Bedienungsanleitung für VEVOR Retractable Hose Reel
Erfahren Sie, wie Sie Ihren VEVOR Retractable Hose Reel installieren, bedienen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Montageschritte und Tipps zur Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der VEVOR Schlauchaufroller wird an einer Wand oder einem Holzpfosten montiert. Nach der Installation wird der Verbindungsschlauch an den Wasserhahn angeschlossen. Wichtig ist, nach Gebrauch den Wasserhahn zu schließen und den Druck über die Sprühpistole abzulassen. S. 2, 3, 6
Wichtigste Schritte
- Wasserhahn nach Gebrauch schließen und Druck ablassen. S. 2, 10
- Schlauch nicht über die Markierung (1m vor Ende) hinausziehen. S. 10
Erste Inbetriebnahme
- Wandhalterung montieren, Schlauchaufroller einhängen, Sicherungsstift einsetzen, Verbindungsschlauch an Wasserhahn anschließen. S. 3, 6
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Schlauch zieht nicht ein
Grip the GARDEN HOSE close to the guide hole and gently pull to unlock the wheel.
S. 10Wartung und Reset
- Kein Reset erforderlich, nur korrekte Bedienung (Druck ablassen). S. 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max Working Pressure | 150psi | Maximaler Betriebsdruck | S. 8, 9 |
| Rotation Angle | 180° | Schwenkbereich | S. 8, 9 |
Wo es im PDF steht
- Produktübersicht S. 2
- Installation S. 3, 4, 5, 6
- Technische Daten S. 8, 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Bitte lesen Sie diese Installationsanweisungen sorgfältig durch, bevor Sie den Schlauchaufroller verwenden. Wichtiger Sicherheitshinweis: Lassen Sie den Wasserhahn nach Gebrauch nicht offen. Drehen Sie den Wasserhahn immer zu und lassen Sie den überschüssigen Druck aus dem Schlauch ab, bevor Sie ihn wieder in das Gehäuse einziehen.

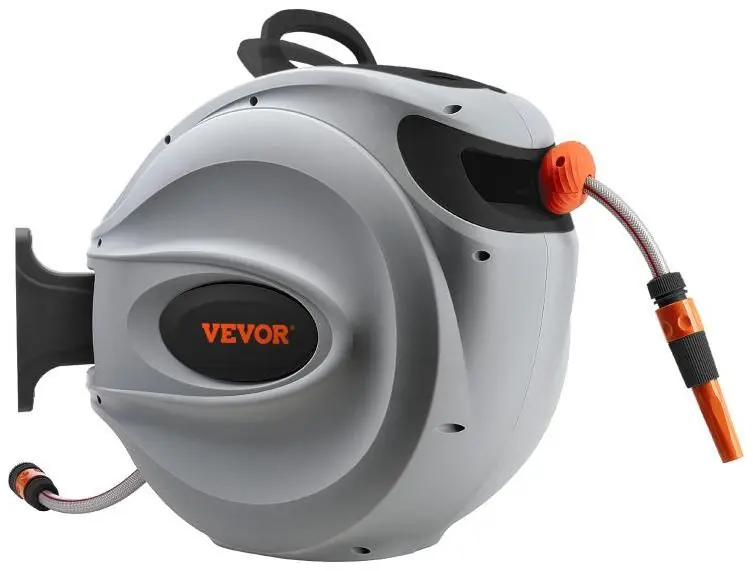

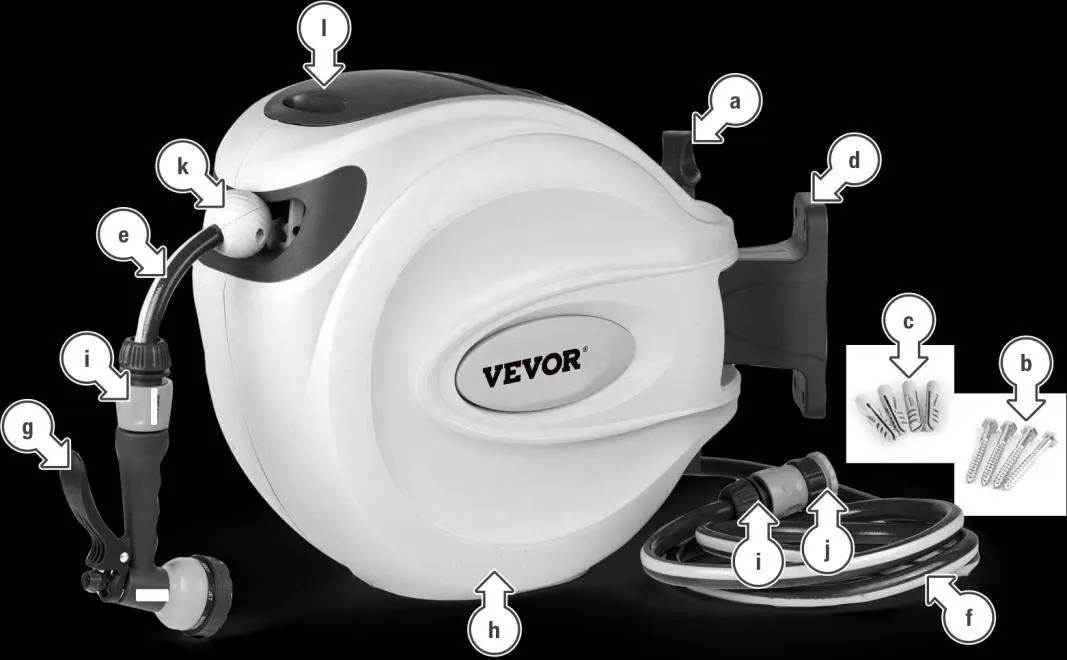

Produktübersicht
Der Lieferumfang umfasst folgende Komponenten:
- Montagerohr (a)
- Sechskant-Schlossschrauben (b)
- Dübel (c)
- 180°-Wandhalterung (d)
- Gartenschlauch (e)
- Schlauch vom Wasserhahn zur Rolle (f)
- Multifunktions-Sprühpistole (g)
- Gehäuse (h)
- Schlauchanschlüsse (i)
- Universal-Wasserhahnadapter (j)
- Stopper (k)
- Inspektionsöffnung (l)
Installation
Der Schlauchaufroller sollte für eine bequeme Nutzung in der Nähe der Wasserquelle installiert werden.
- Prüfen Sie vor der Montage der Wandhalterung, ob der Verbindungsschlauch den Wasserhahn erreicht.
- Platzieren Sie die Wandhalterung an der Wand oder einem Holzpfosten.
- Markieren Sie die Mitte der Bohrlöcher.
- Bei Montage an einem Holzpfosten sind keine Dübel erforderlich. Bei Mauerwerk verwenden Sie den passenden Bohrer für die mitgelieferten Dübel.
- Bohren Sie die Löcher und setzen Sie die Dübel ein (bei Wandmontage).
- Befestigen Sie die Wandhalterung mit den Sechskant-Schlossschrauben.
- Entfernen Sie den Sicherungsstift an der Basis des Montagerohrs.
- Schieben Sie das Montagerohr über die Wandhalterung und richten Sie die Löcher aus.
- Setzen Sie das Montagerohr wieder ein und sichern Sie es mit dem Stift.
- Schließen Sie den Verbindungsschlauch an den Wasserhahn an.
Pflege und Fehlerbehebung
Schlauchlänge: Ein Aufkleber markiert den Punkt 1 Meter vor der maximalen Länge. Ziehen Sie den Schlauch nicht über diesen Punkt hinaus.
Rückzug des Schlauchs: Drehen Sie den Wasserhahn zu und betätigen Sie den Hebel an der Sprühpistole, um den Wasserdruck abzulassen. Dies erleichtert das Einziehen und verlängert die Lebensdauer.
Wenn der Schlauch nicht einzieht: Wenn der Schlauch vollständig ausgezogen ist und klemmt, greifen Sie den Schlauch nahe der Führungsöffnung und ziehen Sie leicht daran. Dies löst den Einzugsmechanismus.
Technische Daten
Die Geräte sind für einen maximalen Arbeitsdruck von 150 psi ausgelegt und verfügen über einen Rotationswinkel von 180°. Die Schlauchlängen variieren je nach Modell (20m bis 40m / 65ft bis 130ft).
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Der Schlauch zieht sich nicht mehr ein.
Greifen Sie den Schlauch nahe der Führungsöffnung und ziehen Sie leicht daran, um den Einzugsmechanismus zu entriegeln.
Schlauch lässt sich nicht weiter herausziehen.
Beachten Sie den Warnaufkleber, der 1 Meter vor der maximalen Länge angebracht ist. Ziehen Sie nicht über diesen Punkt hinaus.
Vor der Verwendung
- Prüfen Sie, ob der Verbindungsschlauch den Wasserhahn erreicht.
- Wählen Sie den richtigen Bohrer für die Wandbeschaffenheit.
- Stellen Sie sicher, dass die Wandhalterung sicher befestigt ist.
- Entfernen Sie den Sicherungsstift vor der Montage des Gehäuses.
- Lassen Sie nach Gebrauch den Wasserdruck über die Sprühpistole ab.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Max. Arbeitsdruck
- 150 psi (ca. 10,3 bar)
- Rotationswinkel
- 180° für flexible Ausrichtung
- Schlauchlänge
- Variiert je nach Modell (20m bis 40m)
Abbildungen und Diagramme
- Die Anleitung enthält eine Explosionszeichnung der Teile (Seite 2).
- Detaillierte Bohrmaße für die Wandhalterung sind auf Seite 5 dargestellt.
- Die Montage des Schlauchaufrollers an der Wandhalterung wird auf Seite 6 illustriert.
Modellkompatibilität
- Für Holzpfosten sind keine Dübel erforderlich.
- Der Universal-Wasserhahnadapter ist für US-Modelle mit Kupferanschluss spezifiziert.
- Europäische Modelle nutzen teilweise Quick-Coupling Anschlüsse.
