Bedienungsanleitung für VEVOR Bodenstützheber (204A-Serie)

Schnelle Anleitung zur Verwendung, Einstellung und Wartung der VEVOR Bodenstützheber der 204A-Serie. Erfahren Sie, wie Sie die Stützen sicher montieren und die Höhe korrekt einstellen.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die VEVOR Bodenstützheber der 204A-Serie dienen zur vertikalen Unterstützung von Lasten. Sie müssen auf ebenem Untergrund aufgestellt werden. Die Höhe wird durch Drehen der Verstelleinheit angepasst und bei entsprechenden Modellen mit Sicherheitsstiften fixiert. S. 1, 2, 3, 4

Wichtigste Schritte

Sichere Aufstellung S. 2, 3, 4, 5
Höhenverstellung S. 2, 3, 4, 5

Probleme und Lösungen

Rostbildung

Rostflecken entfernen und mit Rostschutzfett behandeln.

S. 7

Weitere 3 Antworten anzeigen Weniger anzeigen

Wartung und Reset

Regelmäßige Inspektion und Schmierung S. 7

Technische Daten

Parameter	Wert	Hinweis	Seiten
204A-0040-00-00	2500 lbs	Tragfähigkeit	S. 6
204A-0045-00-00	9700 lbs	Tragfähigkeit	S. 6
204A-0080-00-00	18000 lbs	Tragfähigkeit	S. 6
204A-0050-00-00	11200 lbs	Tragfähigkeit	S. 6
204A-0110-00-00	24700 lbs	Tragfähigkeit	S. 6

Wo es im PDF steht

Sicherheitshinweise S. 2
Anleitung zur Verwendung S. 2, 3, 4, 5
Modellliste S. 6

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (4) Weniger anzeigen

Seite 3

Seite 4

Seite 5

Seite 6

Wichtige Sicherheitshinweise

Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Die Sicherheit hat oberste Priorität:

Untergrund: Es ist strengstens verboten, die Stützstangen auf unebenen oder abschüssigen Flächen zu platzieren. Verwenden Sie das Gerät nur auf flachen, stabilen Oberflächen.
Überlastung: Verwenden Sie das Gerät nur gemäß der kalibrierten Tragfähigkeit. Eine Überlastung ist strengstens untersagt.
Modellauswahl: Wählen Sie ein geeignetes Modell, das sowohl die Tragfähigkeit als auch die Höhenanforderungen Ihres Projekts erfüllt.
Sicherheitsstifte: Stellen Sie bei Modellen, die Sicherheitsstifte verwenden, sicher, dass alle Stifte korrekt eingesetzt sind.

Verwendung der Bodenstützheber

Die Bedienung variiert je nach Modell. Bitte identifizieren Sie Ihr Modell anhand der Modellliste.

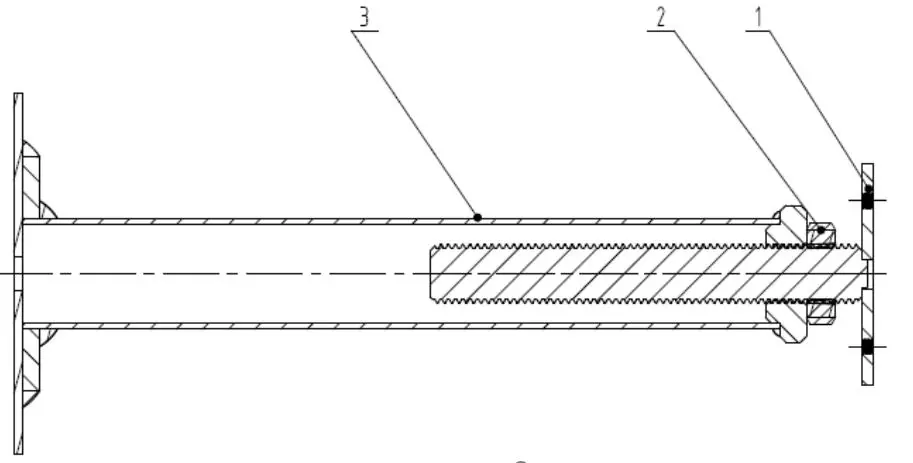

Modelle 204A-0040-00-00, 204A-0045-00-00, 204A-0045-01-00, 204A-0110-00-00

Platzieren Sie die Stützstange vertikal auf einer ebenen Fläche.
Drehen Sie die Höhenverstelleinheit (Komponente 1) auf die gewünschte Höhe.
Verriegeln Sie die Sechskantmutter im Uhrzeigersinn gegen den Stützsitz, um die Position zu fixieren.

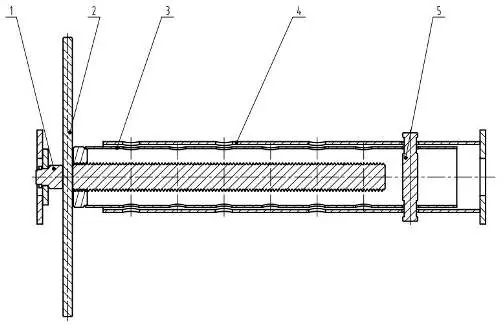

Modelle 204A-0080-00-00, 204A-0080-01-00, 204A-0080-02-00

Platzieren Sie die Stützstange vertikal auf einer ebenen Fläche.
Setzen Sie die innere Zylinderstützgruppe (Komponente 1) in den Stützsitz (Komponente 4) ein.
Stellen Sie die gewünschte Höhe ein und sichern Sie diese mit dem Sicherheitsstift (Komponente 5).
Verwenden Sie die Griffwippe, um die Höhenverstelleinheit im Uhrzeigersinn in die gewünschte Position zu schrauben.

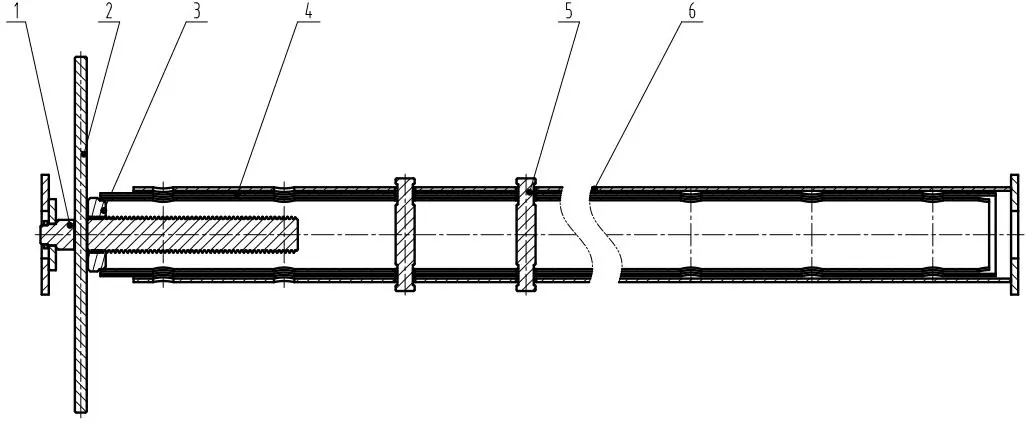

Modell 204A-0050-00-00

Platzieren Sie die Stützstange vertikal auf einer ebenen Fläche.
Setzen Sie den äußeren Zylinderstützsitz (Komponente 4) in den Stützsitz (Komponente 6) ein, stellen Sie die Höhe ein und sichern Sie mit dem Sicherheitsstift (Komponente 5).
Setzen Sie die innere Zylinderstützgruppe (Komponente 3) in den äußeren Zylinderstützsitz ein, stellen Sie die Höhe ein und sichern Sie erneut mit einem Sicherheitsstift.
Verwenden Sie die Griffwippe, um die Höhenverstelleinheit (Komponente 1) in die gewünschte Position zu schrauben.

Wartung und Instandhaltung

Um die Lebensdauer und Sicherheit Ihres Bodenstützhebers zu gewährleisten, führen Sie folgende Schritte durch:

Inspektion: Überprüfen Sie nach jedem Gebrauch alle Komponenten auf Beschädigungen oder Fehlfunktionen. Führen Sie bei Bedarf Reparaturen durch.
Reinigung: Wischen Sie die Oberfläche sauber, um Korrosion durch Schmutz zu verhindern. Entfernen Sie vorhandene Rostflecken umgehend.
Schmierung: Tragen Sie Schmierfett und Rostschutzfett auf den Heber auf.
Lagerung: Lagern Sie das Gerät an einem trockenen und gut belüfteten Ort.

Herstellerinformationen

VEVOR

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen

Praktische Hilfe

Typische Probleme

Instabilität der Stütze

Stellen Sie sicher, dass der Stützsitz fest angezogen ist und die Stütze auf einer absolut ebenen Fläche steht.

Höhenverstellung lässt sich nicht drehen

Überprüfen Sie, ob die Sicherheitsstifte entfernt wurden (falls zutreffend) und ob das Gewinde sauber und ausreichend geschmiert ist.

Vor der Verwendung

Prüfen Sie die Tragfähigkeit des gewählten Modells.
Stellen Sie sicher, dass der Untergrund eben und fest ist.
Kontrollieren Sie alle Komponenten auf Beschädigungen.
Stellen Sie sicher, dass alle Sicherheitsstifte vorhanden und korrekt eingesetzt sind.
Reinigen Sie das Gewinde bei Bedarf und tragen Sie Schmierfett auf.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Tragfähigkeit: Die maximale Last, die der Heber sicher tragen kann (siehe Modellliste).
Einstellbare Größe: Der Höhenbereich, in dem der Heber sicher verwendet werden kann.
