Bedienungsanleitung für Vevor Bodenstützheber

Erfahren Sie, wie Sie Vevor Bodenstützheber sicher verwenden, einstellen und warten. Detaillierte Anleitungen für verschiedene Modelle, Sicherheitswarnungen und technische Spezifikationen.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Vevor Bodenstützheber müssen vertikal auf einer ebenen, stabilen Fläche platziert werden. Die Höhenanpassung erfolgt manuell über die Höhenverstelleinheit, wobei je nach Modell Sicherheitsstifte oder Muttern zur Fixierung verwendet werden. Eine Überlastung ist strengstens untersagt. S. 3, 4, 5, 6

Wichtigste Schritte

Höhe einstellen S. 4, 5, 6
Wartung durchführen S. 7

Probleme und Lösungen

Anomalien/Schäden

Führen Sie eine sorgfältige Inspektion durch und führen Sie bei Bedarf eine rechtzeitige Reparatur durch.

S. 7

Weitere 3 Antworten anzeigen Weniger anzeigen

Wartung und Reset

Reinigung und Schmierung S. 7

Technische Daten

Parameter	Wert	Hinweis	Seiten
204A-0040-00-00	2500 lbs	Tragfähigkeit	S. 6
204A-0045-00-00	9700 lbs	Tragfähigkeit	S. 6
204A-0080-00-00	18000 lbs	Tragfähigkeit	S. 7
204A-0050-00-00	11200 lbs	Tragfähigkeit	S. 7
204A-0110-00-00	24700 lbs	Tragfähigkeit	S. 7

Wo es im PDF steht

Sicherheitshinweise S. 3
Bedienungsanleitung S. 4, 5, 6
Technische Daten S. 6, 7

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 3

Seite 4

Seite 5

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für verschiedene Modelle von Vevor Bodenstützhebern. Die Geräte dienen zur vertikalen Unterstützung von Lasten. Es ist zwingend erforderlich, das passende Modell für die benötigte Tragfähigkeit und Höhe zu wählen. Eine Überlastung ist strengstens untersagt.

Sicherheitshinweise

Platzieren Sie die Stützstangen niemals auf unebenen, abschüssigen Straßen oder Plattformen.
Verwenden Sie das Gerät nur innerhalb der kalibrierten Tragfähigkeit.
Überwachen Sie die Platzierung während des Gebrauchs genau und achten Sie auf Ihre persönliche Sicherheit.

Bedienung

Die Bedienung variiert je nach Modell:

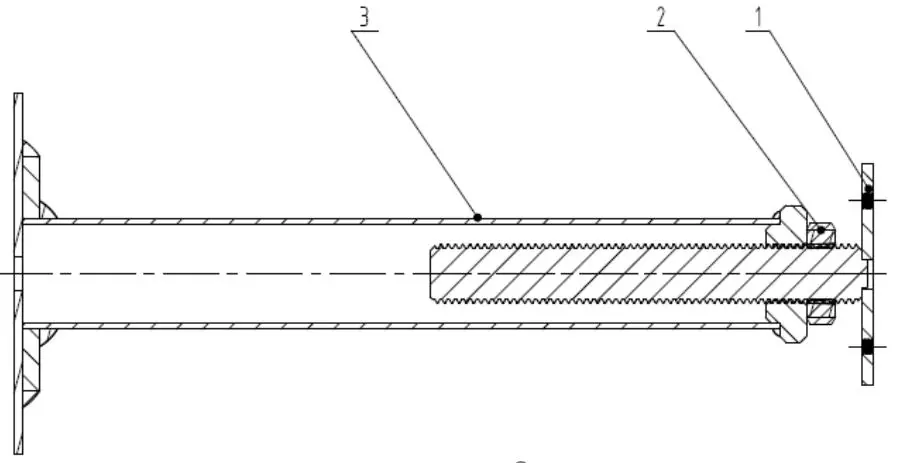

Modell 204A-0040-00-00

Stellen Sie die Stützstange vertikal auf eine flache Oberfläche.
Drehen Sie die Höhenverstelleinheit (Komponente 1) auf die gewünschte Höhe.
Verriegeln Sie die Sechskantmutter im Uhrzeigersinn auf dem Stützsitz (Komponente 3).

Modell 204A-0080-00-00 / 01-00 / 02-00

Stellen Sie die Stützstange vertikal auf eine flache Oberfläche.
Setzen Sie die innere Zylinderstützgruppe (Komponente 1) in den Stützsitz (Komponente 4) ein.
Stellen Sie die Höhe ein und fixieren Sie diese mit dem Sicherheitsstift (Komponente 5).
Verwenden Sie die Griffwippe, um die Höhenverstelleinheit (Komponente 1) im Uhrzeigersinn auf die gewünschte Position zu schrauben.

Modell 204A-0045-00-00 / 01-00 / 0110-00-00

Stellen Sie die Stützstange vertikal auf eine flache Oberfläche.
Verwenden Sie die Griffwippe (Komponente 2), um die Höhenverstellung (Komponente 1) anzupassen.
Ziehen Sie den Stützsitz (Komponente 3) fest, um ein Wackeln zu verhindern.

Modell 204A-0050-00-00

Die Bedienung erfolgt analog zu den anderen Modellen durch vertikale Platzierung und manuelle Höhenanpassung mittels der vorgesehenen Komponenten.

Wartung und Instandhaltung

Inspektion: Führen Sie nach jedem Gebrauch eine sorgfältige Prüfung auf Schäden durch. Reparieren Sie Anomalien umgehend.
Reinigung: Wischen Sie die Oberfläche sauber, um Korrosion durch Schmutz zu verhindern. Entfernen Sie Rostflecken bei Bedarf.
Schmierung: Tragen Sie Schmierfett und Rostschutzfett auf den Heber auf.
Lagerung: Lagern Sie das Gerät an einem trockenen und gut belüfteten Ort.

Herstellerinformationen

VEVOR

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen

Praktische Hilfe

Typische Probleme

Instabilität des Hebers

Stellen Sie sicher, dass der Heber absolut vertikal auf einer ebenen, festen Oberfläche steht. Verwenden Sie ihn niemals auf geneigten oder unebenen Flächen.

Rostbildung

Reinigen Sie die Oberfläche gründlich, entfernen Sie vorhandene Roststellen und tragen Sie anschließend eine Schicht Schmier- und Rostschutzfett auf.

Wackeln der Baugruppe

Stellen Sie sicher, dass alle Komponenten, insbesondere der Stützsitz, fest angezogen sind und die Sicherheitsstifte korrekt eingerastet sind.

Vor der Verwendung

Prüfen Sie den Untergrund auf Ebenheit und Stabilität.
Stellen Sie sicher, dass die Tragfähigkeit des Modells für die geplante Last ausreicht.
Überprüfen Sie alle Komponenten auf sichtbare Schäden oder Verformungen.
Stellen Sie sicher, dass alle Sicherheitsstifte und Muttern korrekt sitzen.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Tragfähigkeit: Die maximale Last, die der Heber sicher tragen kann. Überschreiten Sie diesen Wert niemals.
Einstellbare Größe: Der Höhenbereich, in dem der Heber sicher betrieben werden kann.

Abbildungen und Diagramme

Die Diagramme zeigen die Komponenten: Höhenverstelleinheit (1), Griffwippe (2), Stützsitz (3/4/6) und Sicherheitsstift (5).
Die Abbildungen verdeutlichen die vertikale Ausrichtung und die Positionierung der Verriegelungselemente.
