Bedienungsanleitung für Vevor Entry Door Knobs

Wichtige Informationen aus der Anleitung

Diese Anleitung dient der korrekten Installation und Wartung der Vevor Entry Door Knobs (Modelle 209BK-MB-6PK und 587ET-SS-1PK). Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie mit der Installation beginnen, um Verletzungsrisiken zu minimieren.

Benötigte Werkzeuge

Für den Austausch eines bestehenden Schlosses benötigen Sie lediglich einen Kreuzschlitzschraubendreher. Für eine Neuinstallation sind folgende zusätzliche Werkzeuge erforderlich:

• Maßband
• 1-Zoll-Bohrer (25 mm)
• 2-1/8-Zoll-Lochsäge (54 mm)
• Meißel
• Hammer
• Bleistift
• Schutzbrille

Vorbereitung und Bohren

Schritt 1: Falten Sie die Vorlage an der gepunkteten Linie und kleben Sie sie auf der Innenseite der Tür in einer Höhe von 34 bis 48 Zoll (ca. 86 bis 122 cm) fest.

Schritt 2: Messen Sie die Türstärke und markieren Sie den Mittelpunkt. Markieren Sie das Lochzentrum für das Backset (60 mm oder 70 mm). Achten Sie darauf, dass beide Punkte auf gleicher Höhe liegen.

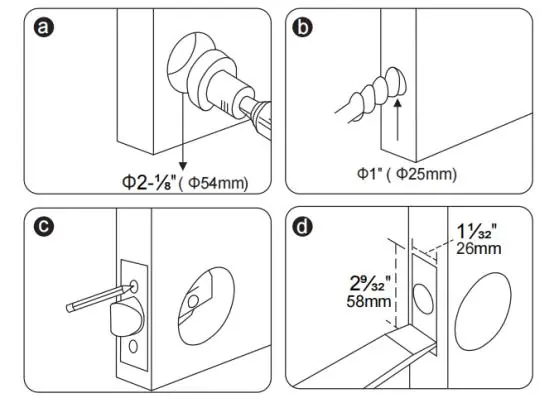

Schritt 3: Bohren Sie ein Loch mit 54 mm Durchmesser für den Schlosskörper und ein Loch mit 25 mm Durchmesser für die Falle. Setzen Sie die Falle ein, markieren Sie den Umriss der Frontplatte und meißeln Sie eine 3 mm tiefe Aussparung für die Frontplatte.

Montage der Türknäufe

Schritt 1: Installieren Sie die Falle mit der "Up"-Position nach oben in das Türloch und sichern Sie sie mit Schrauben.

Schritt 2: Bringen Sie das Schließblech am Türrahmen an, um ein gewaltsames Öffnen bei geschlossener Tür zu verhindern.

Schritt 3: Installieren Sie den äußeren Türknauf, indem Sie die Schraubenführungen, den Verriegelungsstab und den Vierkantstift in die Falle einführen.

Schritt 4: Installieren Sie den inneren Türknauf, indem Sie die Schraubenführungen, den Verriegelungsstab und den Vierkantstift in die Inneneinheit einrasten lassen und anschließend die Schrauben festziehen.

Einstellung der Falle

Die Falle ist einstellbar für ein Backset von 60 mm oder 70 mm:

• Für 60 mm Backset: Schieben Sie das Drehrad vollständig nach links.
• Für 70 mm Backset: Schieben Sie das Drehrad vollständig nach rechts.

Achten Sie darauf, dass beim Einstellen die zwei Zähne des Drehrads zuerst nach vorne zeigen.

Wartung und Pflege

• Vermeiden Sie harte Schläge, um Schäden an der Falle und dem Türrahmen zu verhindern.
• Reinigen Sie das Produkt nur mit einem trockenen Tuch. Verwenden Sie keine chemischen Reinigungsmittel wie Spülmittel, da diese den Schutzfilm beschädigen und zu Verfärbungen führen können.
• Bei schwergängigem Schlüssel kann Graphitpulver (Bleistiftmine) in das Schlüsselloch gegeben werden, um die Schmierung zu verbessern.
