Bedienungsanleitung für Vevor Solarpanel 100W / 200W
Schnellstartanleitung und technische Daten für das flexible Vevor Solarpanel 100W / 200W. Erfahren Sie mehr über Installation, Sicherheit und Betrieb.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Vevor Solarpanel (100W/200W) ist ein flexibles Solarmodul. Es muss mit einem externen Laderegler und einer 12V-Batterie betrieben werden. Die Batterie muss vor dem Anschluss eine Spannung von über 10,8V aufweisen. S. 5
Wichtigste Schritte
- Verbinden Sie das Solarpanel mit dem Laderegler und diesen mit der Batterie. S. 5
Erste Inbetriebnahme
- Stellen Sie sicher, dass die 12V-Batterie eine Spannung von über 10,8V hat, bevor Sie sie an den Laderegler anschließen. S. 5
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| 100W Modell - Leerlaufspannung | 20,43V | Spannung ohne Last | S. 6 |
| 200W Modell - Leerlaufspannung | 28,60V | Spannung ohne Last | S. 7 |
Wo es im PDF steht
- Sicherheitshinweise S. 3, 4
- Betriebsszenario S. 5
- Technische Daten 100W S. 6
- Technische Daten 200W S. 7
Inhaltsverzeichnis

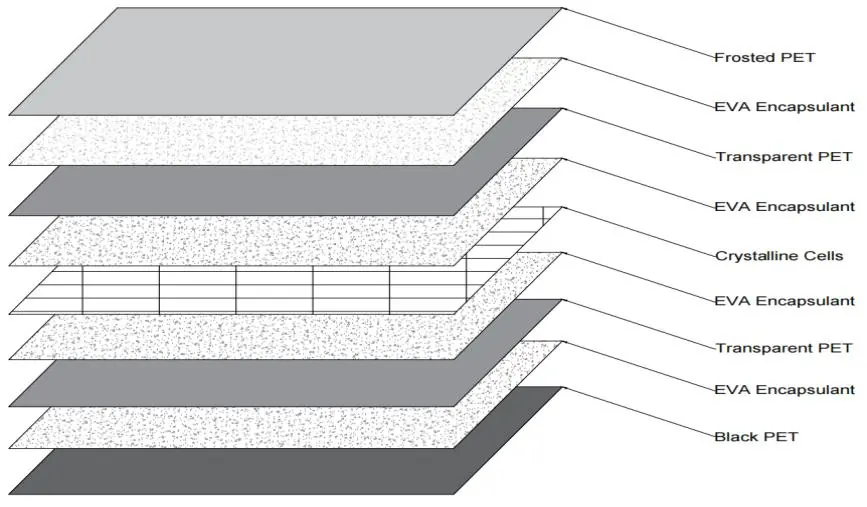

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung gilt für die flexiblen Vevor Solarpanels in den Ausführungen 100W und 200W. Das Dokument enthält wichtige Sicherheitshinweise, Anleitungen zur Installation und den Betrieb sowie detaillierte technische Spezifikationen.
Sicherheitshinweise
- Verwenden Sie das Produkt nicht weiter, wenn es stark beschädigt oder verformt ist, da dies zu Stromschlägen führen kann.
- Das Produkt darf nicht zerlegt oder umgebaut werden.
- Platzieren Sie keine Metallgegenstände zwischen dem Solarpanel und einem Smartphone, um Brandgefahr zu vermeiden.
- Stellen Sie sicher, dass das Solarpanel und das zu ladende Gerät im Notfall sofort getrennt werden können.
- Trennen Sie das Adapterkabel und das zu ladende Gerät, bevor Sie das Solarpanel reinigen.
- Installationsarbeiten dürfen nicht während eines Gewitters durchgeführt werden.
- Achten Sie auf die korrekte Polarität (Plus- und Minuspol), um Kurzschlüsse zu vermeiden.
- Halten Sie das Produkt von Kindern fern.
Betriebsszenario
Das Solarpanel ist für den Einsatz in Solarsystemen zur Stromerzeugung konzipiert. Bitte beachten Sie, dass der Laderegler und die Batterie nicht im Lieferumfang enthalten sind und separat erworben werden müssen.
- Batterieanforderung: Verwenden Sie eine 12V-Batterie. Stellen Sie sicher, dass die Batteriespannung vor dem Anschluss an den Laderegler über 10,8 Volt liegt. Die sichere Ladespannung der Batterie muss unter 13,86 Volt liegen.
Technische Daten
100W Modell
- Nennleistung: 100W
- Leerlaufspannung: 20,43V
- Kurzschlussstrom: 6,615A
- Betriebsspannung: 17,02V
- Betriebsstrom: 6,315A
- Schutzklasse: IP67
- Betriebstemperatur: -20 bis 65°C
200W Modell
- Nennleistung: 200W
- Leerlaufspannung: 28,60V
- Kurzschlussstrom: 8,83A
- Betriebsspannung: 23,83V
- Betriebsstrom: 8,43A
- Schutzklasse: IP67
- Betriebstemperatur: -20 bis 65°C
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Batterie wird nicht geladen
Überprüfen Sie, ob die Batteriespannung über 10,8V liegt und ob alle Kabelverbindungen fest und korrekt gepolt sind.
System funktioniert nicht
Stellen Sie sicher, dass der Laderegler korrekt zwischen Panel und Batterie geschaltet ist.
Vor der Verwendung
- Installationsort auf Hindernisse und ausreichende Beleuchtung prüfen.
- Stabilität der Stützkonstruktion sicherstellen.
- Isolierung der Stromkreise und Zuverlässigkeit der Verbindungen prüfen.
- Polarität der Anschlüsse (Plus/Minus) verifizieren.
- Sicherstellen, dass keine Gewittergefahr besteht.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leerlaufspannung (Voc)
- Die Spannung des Panels, wenn keine Last angeschlossen ist.
- Kurzschlussstrom (Isc)
- Der maximale Strom, den das Panel bei einem Kurzschluss erzeugen kann.
Abbildungen und Diagramme
- Das Solarpanel wird mit dem Laderegler verbunden.
- Der Laderegler wird mit der 12V-Batterie verbunden.
- Verbraucher (Output) werden an den Laderegler angeschlossen.
Modellkompatibilität
- Erfordert einen externen Laderegler (nicht im Lieferumfang).
- Erfordert eine 12V-Batterie (nicht im Lieferumfang).
- Batteriespannung muss vor Anschluss > 10,8V sein.
