Bedienungsanleitung für Vevor Hydraulikaggregat ZXAC Serie
Schnelle Anleitung für das Vevor Hydraulikaggregat der ZXAC-Serie. Erfahren Sie mehr über Installation, Betrieb, Wartung, Fehlerbehebung und technische Spezifikationen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Vevor Hydraulikaggregat ist eine kompakte Einheit für Hebeanwendungen. Es erfordert regelmäßige Wartung (Ölwechsel) und darf aufgrund des S3-Arbeitssystems nicht im Dauerbetrieb genutzt werden. S. 2, 3, 5
Wichtigste Schritte
- Ölstand prüfen und Reservoir befüllen S. 5
- Druckeinstellung vornehmen S. 5
Erste Inbetriebnahme
- Öl einfüllen und System entlüften S. 5
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Hebt nicht
Ölstand zu niedrig, Filter verstopft, Saugleitung undicht.
S. 6Wartung und Reset
- Ölwechsel nach 3 Monaten, dann jährlich S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 2200 W | Motorleistung | S. 4 |
| Druck | 16-20 MPa | Betriebsdruck | S. 4 |
Wo es im PDF steht
- Technische Daten S. 4
- Fehlerbehebung S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für das Vevor Hydraulikaggregat der ZXAC-Serie. Beachten Sie, dass es sich um ein S3-Arbeitssystem handelt, das nicht für den Dauerbetrieb ausgelegt ist. Der Motor darf nicht überlastet werden (30 Sekunden Start, 270 Sekunden Stopp, maximale Arbeitszeit 180 Sekunden). Eine Überschreitung dieser Zeiten kann zu Kurzschlüssen oder Motorschäden führen.
Inbetriebnahme
Füllen Sie Hydrauliköl ein, bis der Stand 3 bis 5 cm unter der Oberkante des Reservoirs liegt. Achten Sie darauf, dass das Öl beim Einfüllen gefiltert wird (Filtergenauigkeit mindestens 25 µm). Stellen Sie sicher, dass der Motor ordnungsgemäß geerdet ist.
Betrieb
Das Aggregat ist für das Heben und Senken von Lasten konzipiert. Nach dem Start des Motors treibt die Zahnradpumpe das Öl in den Zylinder, um den Heber anzuheben. Zum Senken wird der Griff des manuellen Entlastungsventils gedrückt. Die Senkgeschwindigkeit kann über das Drosselventil eingestellt werden (im Uhrzeigersinn drehen zum Verlangsamen, gegen den Uhrzeigersinn zum Beschleunigen).
Druckeinstellung
Der Systemdruck ist ab Werk auf 18-20 MPa eingestellt. Falls eine Anpassung erforderlich ist, kann dies über das Überdruckventil erfolgen. Da dieses Ventil auch als Sicherheitsbegrenzung dient, sollte es während des normalen Gebrauchs nicht verstellt werden.
Wartung
- Ölwechsel: Der erste Ölwechsel sollte 3 Monate nach der ersten Inbetriebnahme erfolgen. Danach ist ein jährlicher Wechsel oder alle 1500 Betriebsstunden erforderlich.
- Reinigung: Halten Sie Aktuatoren und Rohrleitungen sauber, um Fremdkörper im System zu vermeiden.
- Viskosität: Verwenden Sie Hydrauliköl mit einer Viskosität von 22-46 mm²/s. Bei hohen Temperaturen ist hochviskoses Öl zu bevorzugen, bei niedrigen Temperaturen niedrigviskoses Öl.
Fehlerbehebung
Bei Problemen wie "Hebt nicht" oder "Hebt instabil" prüfen Sie den Ölstand, reinigen Sie das Filtersieb oder prüfen Sie auf undichte Saugleitungen. Bei Problemen mit dem Senken prüfen Sie das Entlastungsventil oder das Drosselventil auf Blockaden.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Aggregat hebt nicht oder instabil
Ölstand prüfen und nachfüllen, Filtersieb reinigen oder ersetzen, Saugleitung auf Undichtigkeiten prüfen.
Aggregat senkt nicht oder instabil
Entlastungsventil oder dessen Filtersieb reinigen, Drosselventil einstellen.
Kein Druckaufbau
Rückschlagventil reinigen oder Öldichtung ersetzen.
Vor der Verwendung
- Ölstand im Reservoir prüfen (3-5 cm unter Oberkante).
- Motorverbindung und elektromagnetisches Ventil auf festen Sitz prüfen.
- Motor gemäß lokalen Vorschriften erden.
- Sicherstellen, dass das Hydrauliköl gefiltert ist (mind. 25 µm).
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Druckbereich
- 16-20 MPa
Abbildungen und Diagramme

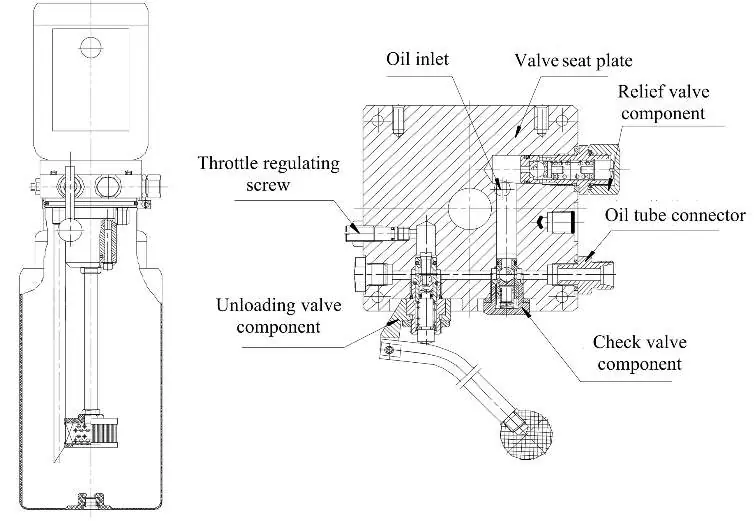

- Schematische Darstellung zeigt die Komponenten: Öleinlass, Ventilplatte, Überdruckventil, Ölschlauchanschluss, Entlastungsventil und Rückschlagventil.

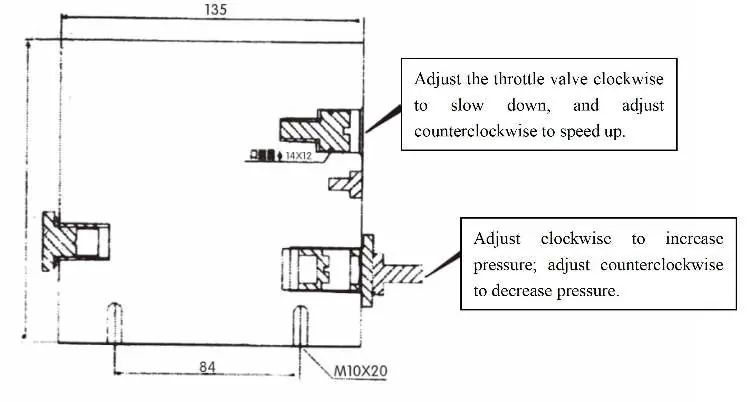

- Einfaches Inbetriebnahmediagramm zeigt die Einstellschrauben für Drosselventil (Geschwindigkeit) und Druck.
Modellkompatibilität
- S3-Arbeitssystem: Nicht für Dauerbetrieb geeignet.
- Spannungsregler empfohlen, um Unterspannungsschäden zu vermeiden.
- ISO VG46 Öl empfohlen für Temperaturen unter 50°C, ISO VG68 für über 50°C.
