Bedienungsanleitung für Vevor Rohrinspektionskamera
Detaillierte Anleitung zur Einrichtung, Bedienung und Wartung der Vevor Rohrinspektionskamera. Erfahren Sie alles über die Monitor-Montage, DVR-Aufnahme und technische Spezifikationen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheitshinweise und Betriebsanweisungen für die Vevor Rohrinspektionskamera. Bitte lesen Sie das Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Gehen Sie vorsichtig mit dem Gerät um, vermeiden Sie Stürze oder starken Druck. Schalten Sie das Gerät immer aus und trennen Sie alle Verbindungen, bevor Sie es lagern oder warten. Eigenmächtige Demontage oder unsachgemäße Handhabung führen zum Erlöschen der Garantie.
Produktbeschreibung und Komponenten
Das System besteht aus einer 17mm Kamera mit 6 einstellbaren LEDs, einem TFT-LCD-Monitor mit DVR-Aufnahmefunktion und einem Lithium-Akku. Das System ist für den Einsatz in Wasserleitungen, Klimaanlagen, Kabelkanälen und Abwassersystemen konzipiert.
Installation und Anschluss
Um das System betriebsbereit zu machen, verbinden Sie die Kamera mit dem Kabel und das Kabel mit dem Monitor. Achten Sie darauf, dass alle Stecker fest sitzen. Das System verfügt über eine spezielle Kabelführung, um das Kabel sicher abzurollen und wieder aufzuwickeln. Nutzen Sie die Anti-Rotations-Schnalle, um das Kabel während des Betriebs zu sichern.
Monitor-Montage

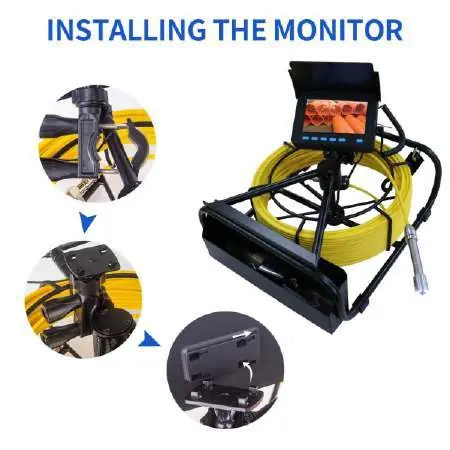

Der Monitor kann mithilfe der mitgelieferten Halterung am Rahmen befestigt werden. Montieren Sie die Halterung am Rahmen und setzen Sie den Monitor darauf, um eine stabile Sicht während der Inspektion zu gewährleisten.
Bedienung und DVR-Funktionen
Der Monitor verfügt über mehrere Tasten zur Steuerung:
- Power: Ein- und Ausschalten des Monitors.
- MENU: Zugriff auf das Einstellungsmenü (Sprache, Datum, Uhrzeit).
- MODE: Wechsel zwischen Foto-, Video- und Wiedergabemodus.
- OK: Bestätigung der Auswahl oder Start/Stopp der Aufnahme.
- LED-Einstellung: Tasten zur Anpassung der Helligkeit der Kameraleuchten.
Im Aufnahmemodus können Sie Bilder und Videos direkt auf einer TF-Karte speichern.
Ladevorgang
Wenn der Akkustand niedrig ist, laden Sie das Gerät auf. Schließen Sie das Ladegerät an den Akku an und verbinden Sie es mit einer Stromquelle (100-240V). Eine rote Anzeigeleuchte signalisiert den Ladevorgang. Stellen Sie sicher, dass das Gerät während des Ladevorgangs ausgeschaltet ist.
Wartung
Reinigen Sie die Kamera nach jedem Gebrauch mit einem weichen, trockenen Tuch. Achten Sie darauf, dass die Kamera und das Kabel frei von Schmutz und Ablagerungen sind, bevor Sie sie wieder aufwickeln.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten
Überprüfen Sie, ob der Akku geladen ist und ob alle Kabelverbindungen korrekt angeschlossen sind.
Kein Bild auf dem Monitor
Stellen Sie sicher, dass die Kamera korrekt mit dem Kabel und das Kabel korrekt mit dem Monitor verbunden ist. Prüfen Sie die Stromversorgung.
Vor der Verwendung
- Akku vollständig aufladen.
- Alle Kabelverbindungen auf festen Sitz prüfen.
- Kamera-Schutzabdeckung anbringen.
- TF-Karte für Aufnahmen einlegen.
- Monitor sicher an der Halterung montieren.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Kameradurchmesser
- 17mm, geeignet für verschiedene Rohrgrößen.
Abbildungen und Diagramme
- Die Anleitung zeigt die korrekte Verbindung der Komponenten: Kamera -> Kabel -> Monitor.
- Es wird erklärt, wie das Kabel mit der Anti-Rotations-Schnalle sicher abgewickelt wird.
- Die Tastenbelegung des Monitors für die DVR-Funktion ist detailliert dargestellt.
Modellkompatibilität
- Das System ist für Wasserleitungen, Klimaanlagen und Abwassersysteme geeignet.
