Montageanleitung für VEVOR Dome Tunnel Greenhouse 15x7x7 ft
Detaillierte Montageanleitung für das VEVOR Dome Tunnel Gewächshaus 15x7x7 ft. Erfahren Sie, wie Sie den Rahmen aufbauen, die Plane befestigen und für maximale Stabilität sorgen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Montageanleitung für das VEVOR Dome Tunnel Gewächshaus (15x7x7 ft). Es enthält Sicherheitshinweise, eine vollständige Komponentenliste sowie eine schrittweise Anleitung zum Aufbau des Rahmens und zur Befestigung der Plane. S. 1, 2, 3, 4
Wichtigste Schritte
- Rahmenaufbau S. 6, 7, 8, 9
- Verankerung S. 5, 10
Erste Inbetriebnahme
- Vorbereitung S. 4
Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Wartungshinweise S. 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Größe | 4.5 x 2 x 2 m | Außenmaße des Gewächshauses | S. 4 |
Wo es im PDF steht
- Sicherheit und Spezifikationen S. 4
- Komponentenliste S. 7
- Montageschritte S. 8, 9, 10, 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung beschreibt den Aufbau des VEVOR Dome Tunnel Gewächshauses (Modell 15x7x7 ft). Für eine sichere und stabile Konstruktion wird empfohlen, den Aufbau mit 2 bis 4 Personen durchzuführen. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie mit der Montage beginnen.
Sicherheitshinweise
- Brandschutz: Halten Sie das Produkt von offenen Flammen fern, da es brennbar ist.
- Schutz vor Beschädigung: Vermeiden Sie Kontakt mit scharfen Gegenständen oder Klingen, um die Plane nicht zu zerkratzen.
- Nicht als Spielzeug verwenden: Das Gewächshaus ist kein Spielzeug für Kinder.
- Witterungsschutz: Verwenden Sie das Gewächshaus nicht bei extremen Wetterbedingungen wie schweren Stürmen, Hagel, starkem Schneefall oder heftigem Wind.
Technische Daten
Das Gewächshaus hat eine Größe von 4,5 x 2 x 2 Metern und ist in den Farben Grün und Weiß erhältlich.
Komponentenliste
Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind:
- Verschiedene gerade Stangen (Nr. 1-4, 7, 7A, 8, 9)
- Gebogene Stangen (Nr. 5, 6)
- Bolzen (Nr. 10, 11) und Muttern (Nr. 12)
- Werkzeuge: Schraubendreher (Nr. 13, 14)
- Zubehör: Heringe (Nr. 15), Seile (Nr. 16), Plane (Nr. 17), Kunststoffkappen (Nr. 18)
Montageanleitung

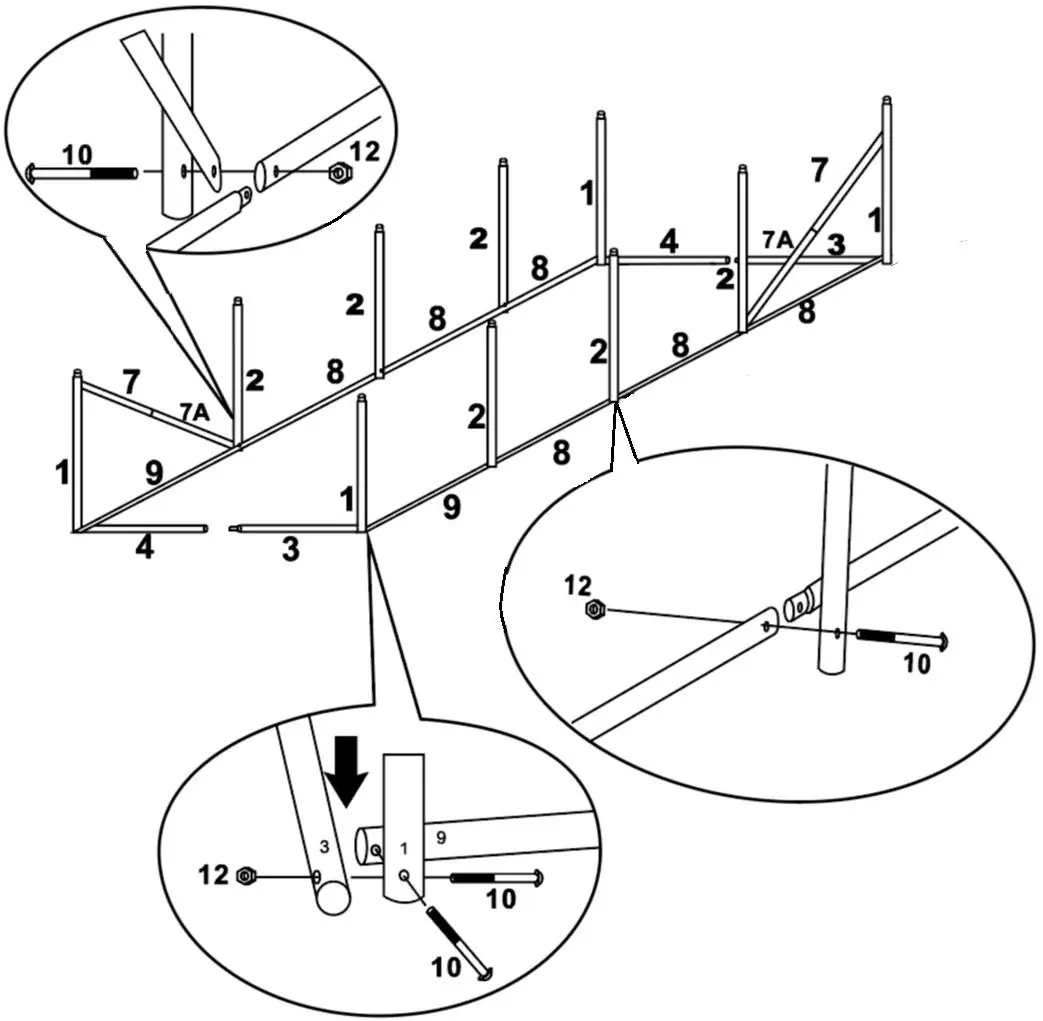

Schritt 1: Rahmenvorbereitung
Verbinden Sie die gebogenen Stangen (Nr. 5 und Nr. 6) mit den kürzeren Bolzen. Legen Sie die Bögen flach auf den Boden, um sie horizontal auszurichten, und ziehen Sie die Muttern fest. Montieren Sie die Bodenschienen (Nr. 3 + Nr. 4) und den horizontalen Rahmen (Nr. 9 + Nr. 8).
Schritt 2 & 3: Rahmenaufbau

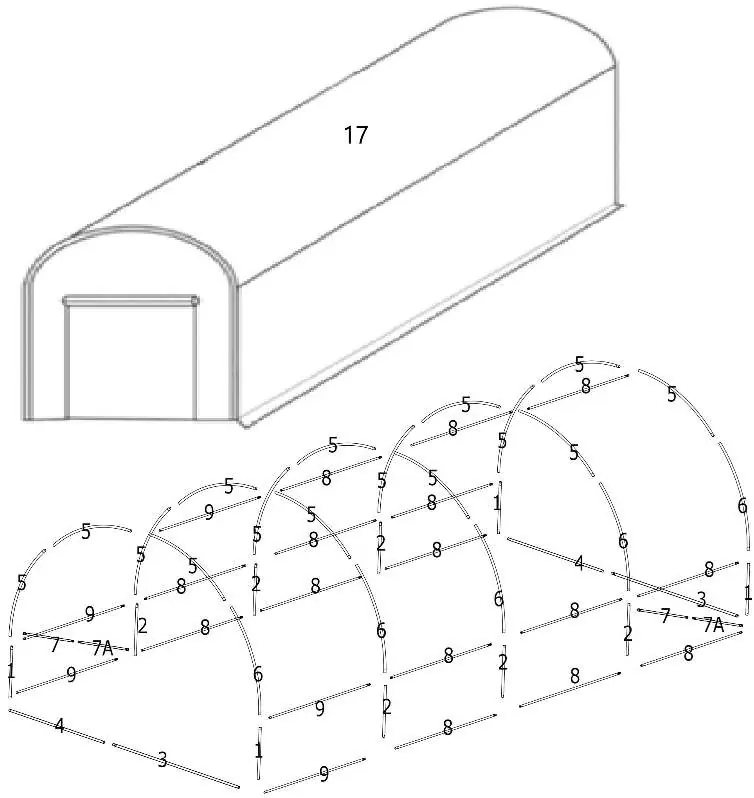

Setzen Sie den Rahmen schrittweise zusammen. Verbinden Sie die Stangen gemäß den Diagrammen. Wichtig: Montieren Sie den Rahmen zunächst locker, bevor Sie alle Bolzen in der endgültigen Position festziehen.

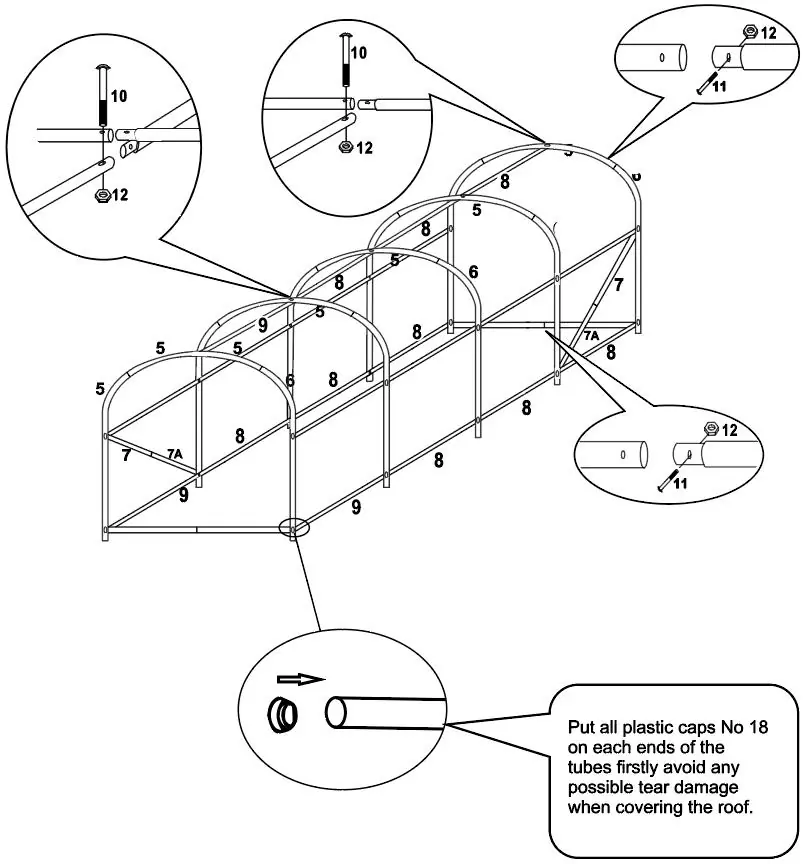

Schritt 4: Abschluss des Rahmens
Vervollständigen Sie den Rahmen. Setzen Sie die Kunststoffkappen (Nr. 18) auf alle Rohrenden, bevor Sie die Plane aufziehen, um Risse im Material zu vermeiden.
Schritt 5: Stabilität und Verankerung
Für maximale Stabilität wird empfohlen, einen 20 cm breiten Graben um die Basis des Gewächshauses zu graben. Platzieren Sie den Rahmen in diesem Graben und füllen Sie ihn mit Erde auf.
Schritt 6: Befestigung der Plane
Befestigen Sie die Plane (Nr. 17) und sichern Sie diese mit den Seilen (Nr. 16) und Heringen (Nr. 15) an den vier Ecken des Gewächshauses.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Instabilität bei Wind
Graben Sie einen 20 cm breiten Graben um die Basis und füllen Sie ihn mit Erde, um den Rahmen fest im Boden zu verankern.
Schwierigkeiten beim Aufbau
Der Hersteller empfiehlt den Aufbau mit 2-4 Personen, um die Struktur korrekt auszurichten.
Beschädigung der Plane
Verwenden Sie unbedingt die mitgelieferten Kunststoffkappen (Nr. 18) an allen Rohrenden, um Risse beim Überziehen der Plane zu vermeiden.
Vor der Verwendung
- Überprüfen Sie alle Teile anhand der Komponentenliste.
- Wählen Sie einen ebenen Untergrund für den Aufbau.
- Stellen Sie sicher, dass 2-4 Personen für den Aufbau bereitstehen.
- Halten Sie die mitgelieferten Werkzeuge bereit.
- Prüfen Sie die Wettervorhersage (nicht bei Sturm aufbauen).
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Diagramme zeigen die schrittweise Verbindung der Rohre (Nr. 1-9) mit Bolzen (Nr. 10, 11) und Muttern (Nr. 12).
- Schritt 1-4 konzentrieren sich auf den Rahmenaufbau.
- Schritt 5 zeigt die Verankerung im Boden.
- Schritt 6 zeigt die Befestigung der Plane.
Modellkompatibilität
- Das Produkt ist für den Außenbereich konzipiert, jedoch nicht für extreme Wetterbedingungen geeignet.
