Badezimmerlüfter Consciot 110/160CFM mit Bluetooth-Lautsprecher und LED-Licht
Schnellstartanleitung und Installationshandbuch für den Consciot 110/160CFM Badezimmerlüfter. Erfahren Sie, wie Sie den Lüfter mit Bluetooth-Lautsprecher, 3CCT-Licht und Nachtlicht installieren, verkabeln und über die Fernbedienung steuern.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Bedienungsanleitung für den Consciot 110/160CFM Badezimmerlüfter. Das Gerät verfügt über einen integrierten Bluetooth-Lautsprecher, ein 3CCT-Licht (einstellbare Farbtemperatur) und ein Nachtlicht. Die Installation erfordert grundlegende handwerkliche Fähigkeiten und Kenntnisse in der Elektroinstallation. Stellen Sie vor Beginn sicher, dass der Strom am Sicherungskasten abgeschaltet ist.
Lieferumfang und Vorbereitung

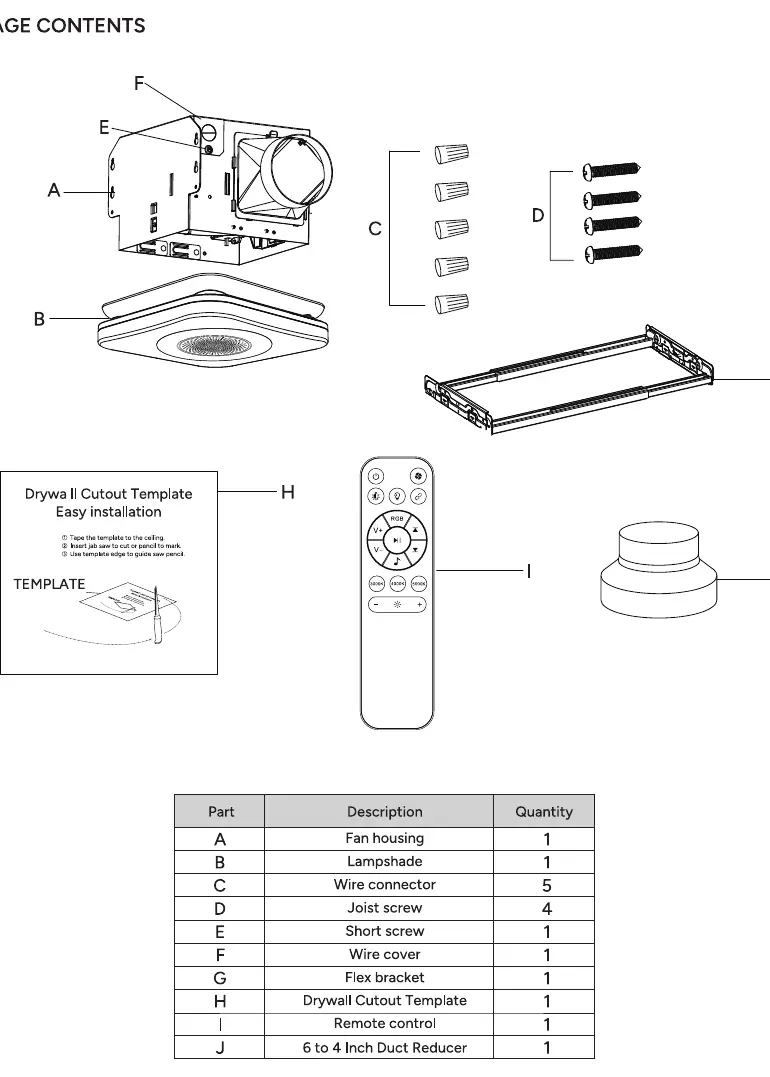

Überprüfen Sie vor der Installation den Inhalt des Pakets anhand der Liste in der Anleitung. Zu den benötigten Werkzeugen gehören unter anderem ein Hammer, Bohrer, Schraubendreher, eine Zange, ein Cuttermesser und Schutzhandschuhe. Stellen Sie sicher, dass der Installationsort für die Belüftung geeignet ist und die Verkabelung sowie der Kanalanschluss zugänglich sind.
Installation
Die Anleitung unterscheidet zwischen drei Installationsszenarien:
- Neubau mit Flex-Halterung: Verwendung der mitgelieferten Flex-Halterung zur Befestigung zwischen den Deckenbalken.
- Neubau ohne Flex-Halterung: Direkte Montage des Gehäuses an den Balken.
- Bestandsbau: Austausch eines vorhandenen Lüfters, was das Anpassen des Deckenausschnitts erfordern kann.
Bei allen Methoden muss der Lüfter sicher befestigt und der Kanalanschluss luftdicht mit dem Abluftrohr verbunden werden. Verwenden Sie bei Bedarf das mitgelieferte Reduzierstück von 6 auf 4 Zoll.
Elektrischer Anschluss

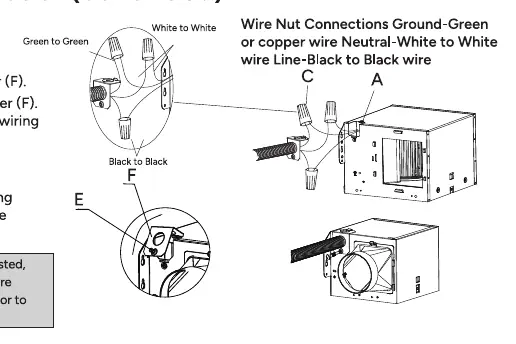

Der Anschluss muss durch eine qualifizierte Fachkraft gemäß den geltenden elektrischen Vorschriften erfolgen. Verbinden Sie die Hausverkabelung mit den entsprechenden Kabeln des Lüfters (Schwarz an Schwarz, Weiß an Weiß, Grün an Grün/Erdung). Verwenden Sie die mitgelieferten Drahtverbinder und stellen Sie sicher, dass alle Verbindungen sicher im Gehäuse verstaut sind.
Bedienung und Fernsteuerung

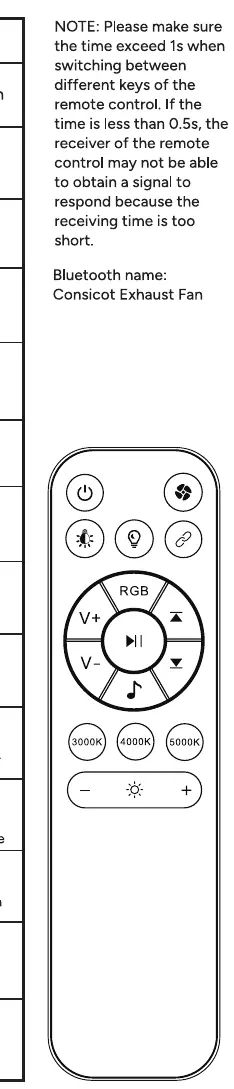

Der Lüfter wird über die mitgelieferte Fernbedienung gesteuert. Funktionen umfassen:
- Lüftersteuerung: Ein-/Ausschalten und Einstellung des Luftstroms (110 oder 160 CFM).
- Lichtsteuerung: Ein-/Ausschalten, Nachtlicht, Einstellung der Farbtemperatur (3000K, 4000K, 5000K) und Helligkeitsanpassung.
- Bluetooth-Lautsprecher: Wiedergabe von Musik, Lautstärkeregelung und Musik-Synchronisationsmodus.
- RGB-Beleuchtung: Auswahl aus 7 verschiedenen Farben.
Wartung und Pflege
Trennen Sie vor Reinigungsarbeiten immer die Stromversorgung. Führen Sie mindestens einmal jährlich eine routinemäßige Wartung durch. Verwenden Sie keine Lösungsmittel oder scharfen Chemikalien zur Reinigung. Achten Sie darauf, dass kein Wasser in den Motor gelangt und tauchen Sie keine Metallteile in Wasser ein.
Praktische Hilfe
Typische Probleme
Der Lüfter ist lauter als erwartet.
Prüfen Sie, ob die CFM-Leistung zur Raumgröße passt, ob die Dämpferklappe korrekt öffnet, ob der Kanal keine scharfen Biegungen innerhalb von 18 Zoll zum Auslass aufweist und ob das Gehäuse fest an den Deckenbalken montiert ist.
Der Lüfter reinigt den Raum nicht ausreichend.
Stellen Sie sicher, dass genügend Zuluft in den Raum gelangen kann (z. B. durch einen Spalt unter der Tür oder ein leicht geöffnetes Fenster) und dass die CFM-Leistung für die Raumgröße geeignet ist.
Vor der Verwendung
- Schalten Sie den Strom am Sicherungskasten aus.
- Prüfen Sie, ob alle Teile gemäß der Packliste vorhanden sind.
- Stellen Sie sicher, dass der Installationsort für die Belüftung geeignet ist.
- Vergewissern Sie sich, dass die Verkabelung und der Kanalanschluss zugänglich sind.
- Tragen Sie während der Installation Schutzhandschuhe.
Technische Daten in der Praxis
- Luftstrom (CFM)
- Die Leistung des Lüfters in Kubikfuß pro Minute (110 oder 160 CFM wählbar).
- Leistungsaufnahme
- Lüfter 40 W, Licht 20 W.
Abbildungen und Diagramme
- Die Anleitung enthält ein detailliertes Schaltbild für den korrekten elektrischen Anschluss.
- Es gibt spezifische Diagramme für die Installation der Flex-Halterung und die Montage des Gehäuses.
- Ein Diagramm zeigt die korrekte Verwendung der mitgelieferten Schablone für den Deckenausschnitt.
Modellkompatibilität
- Nur für den Innenbereich und feuchte Umgebungen geeignet.
- Nicht für den Einsatz in Kochbereichen geeignet.
- Nicht mit Dimmerschaltern verwenden.
- Nur Kupferdraht verwenden, kein Aluminiumdraht.
