Installations- und Bedienungsanleitung für das Wärmerückgewinnungsgerät Innova FLEX 100H
Detaillierte Installations-, Bedienungs- und Wartungsanleitung für das Wärmerückgewinnungsgerät Innova FLEX 100H. Erfahren Sie alles über Montage, Anschlüsse, Steuerung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Anweisungen für die Installation, den Betrieb und die Wartung des Wärmerückgewinnungsgeräts Innova FLEX 100H. Die Installation darf nur von qualifiziertem Fachpersonal durchgeführt werden. Vor allen Arbeiten am Gerät muss die Stromversorgung unterbrochen werden. Das Gerät muss geerdet sein und darf nicht in Bereichen mit hoher Luftfeuchtigkeit oder in der Nähe von Wärmequellen installiert werden.
Produktbeschreibung

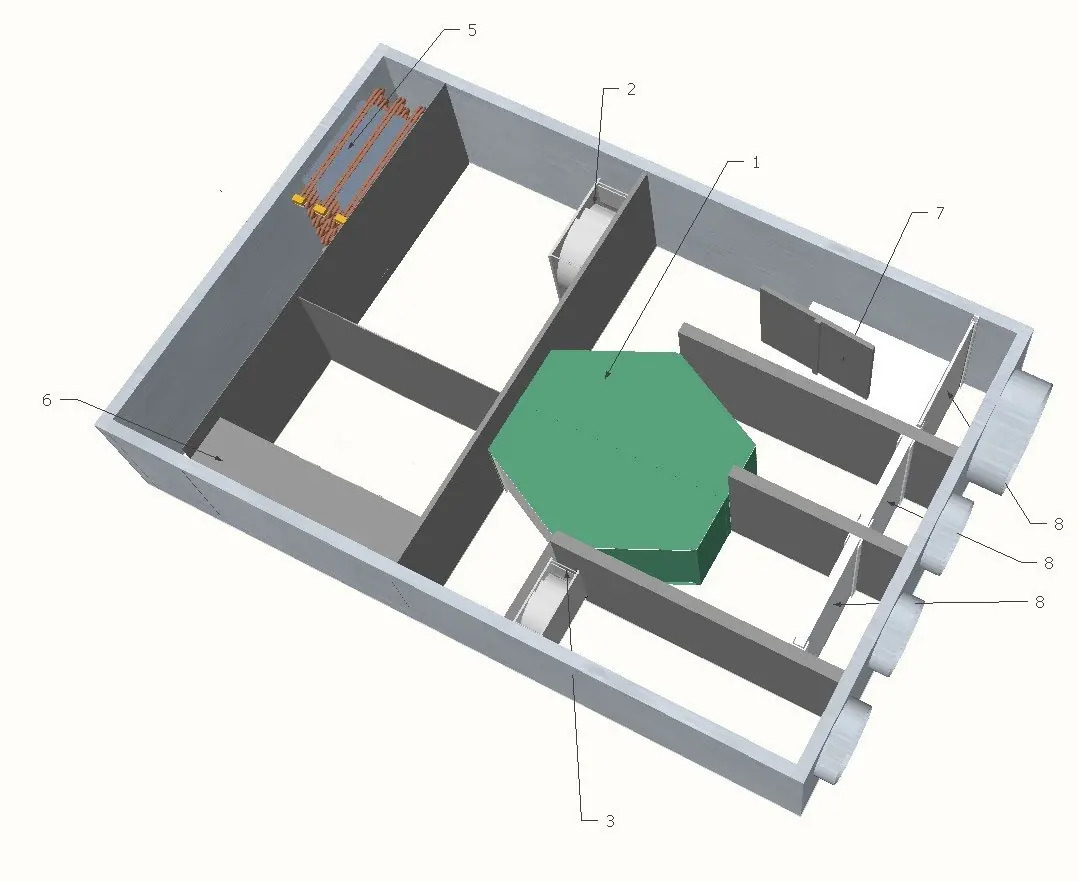

Das Gerät ist ein hocheffizientes Wärmerückgewinnungsgerät mit integrierter Luftbehandlung. Es besteht aus einem Polypropylen-Gegenstrom-Wärmetauscher, bürstenlosen Plug-Fans, Filtern (Epm1 80% auf Frisch- und Abluft) und einer selbsttragenden Struktur aus verzinktem Stahlblech.
Installation
Das Gerät kann an der Decke oder am Boden montiert werden. Achten Sie darauf, dass die Montagefläche das Gewicht des Geräts tragen kann und keine Vibrationen überträgt. Es muss ausreichend Platz für Wartungsarbeiten (Zugang zum Deckel von unten) vorhanden sein. Installieren Sie das Gerät in einer frostfreien Umgebung.
Kondensatablauf: Ein Siphon ist zwingend erforderlich, um einen ordnungsgemäßen Abfluss zu gewährleisten und das Ansaugen von Luft zu verhindern. Das Gefälle des Abflussrohrs muss mindestens 2% betragen.
Anschlüsse
Aeraulische Anschlüsse: Das Gerät verfügt über vier kreisförmige Anschlüsse auf der Rückseite und einen rechteckigen Anschluss auf der Vorderseite. Es wird empfohlen, mindestens 500 mm flexible Rohre zu verwenden, um Vibrationen und Geräusche zu vermeiden.

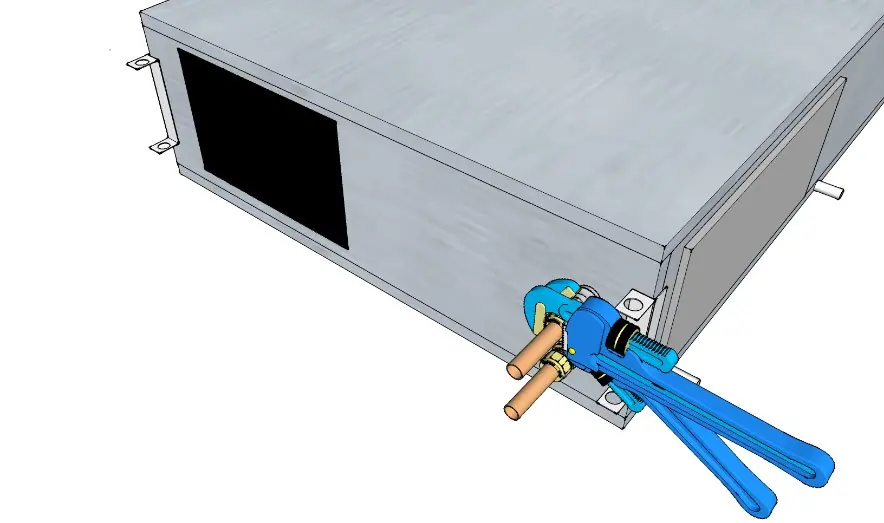

Sanitäranschlüsse: Die hydraulischen Anschlüsse befinden sich an der Seite des Geräts. Achten Sie auf die korrekte Fließrichtung (IN für Einlass, OUT für Auslass). Verwenden Sie Absperrventile an Vor- und Rücklauf.

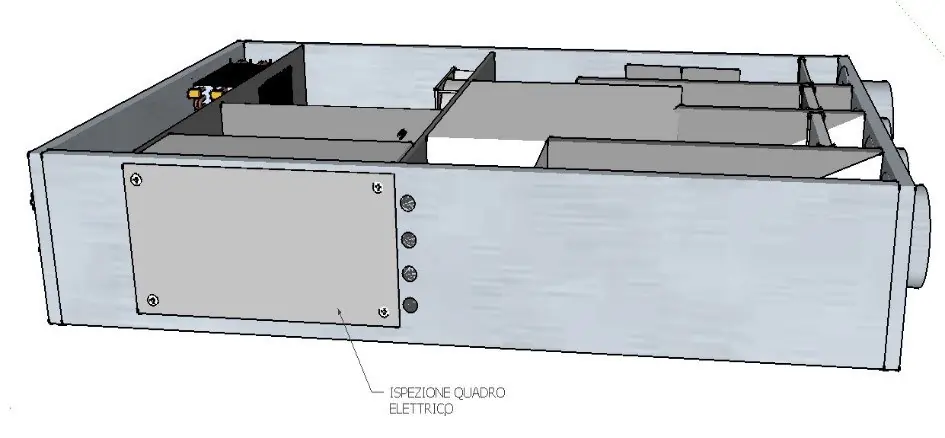

Elektrische Anschlüsse: Das Gerät benötigt einen 230V-Einphasenanschluss. Verwenden Sie einen dedizierten Stromkreis und einen Fehlerstromschutzschalter. Die Verkabelung muss gemäß dem beiliegenden Schaltplan erfolgen.
Bedienung
Die Steuerung erfolgt über ein wandmontiertes Touch-Bedienfeld. Es stehen verschiedene Lüftergeschwindigkeiten (Nacht, Nominal, Maximum) und eine Booster-Funktion zur Verfügung. Das Gerät verfügt über Sensoren für Luftqualität und Feuchtigkeit, die einen automatischen Betrieb ermöglichen.
Wartung
Regelmäßige Wartung ist für den optimalen Betrieb unerlässlich:
- Filter: Regelmäßig prüfen und bei Bedarf reinigen oder austauschen.
- Wärmetauscher: Bei jedem Filterwechsel prüfen und bei Bedarf vorsichtig mit einem Staubsauger oder Niederdruckkompressor reinigen.
- Allgemeine Reinigung: Ventilatoren, Kondensatablauf und Innenwände regelmäßig prüfen und reinigen.
Fehlerbehebung
Bei Problemen prüfen Sie zunächst die Stromversorgung und die Sicherungen. Fehler werden entweder durch einen Code auf dem Display oder durch eine blinkende LED auf der Steuerplatine angezeigt. Bei Fehlern wie "Display aus", "Kein Luftstrom" oder "Hohe Geräuschentwicklung" konsultieren Sie die Fehlertabelle in der Anleitung, um die Ursache (z.B. verstopfte Filter, defekte Siphons) zu identifizieren und zu beheben.
Praktische Hilfe
Typische Probleme
Display aus
Stromversorgung prüfen, Sicherung am schwarzen Stromanschluss kontrollieren.
Geringer oder kein Luftstrom
Filter prüfen und ggf. ersetzen, Wärmetauscher reinigen, Lüfter auf Verschmutzung prüfen.
Hohe Geräuschentwicklung
Auf Risse oder Luftlecks in den Paneelen prüfen, Siphon-Anschluss kontrollieren, Lager der Motoren prüfen.
Starke Vibrationen
Integrität der Paneele prüfen, Deckel und Abdeckung der Elektronik fest verschließen, sicherstellen, dass keine Wände Vibrationen übertragen.
Kondensatverlust
Kondensatablauf reinigen, sicherstellen, dass das Gerät perfekt waagerecht montiert ist.
Vor der Verwendung
- Transportschäden am Gerät prüfen.
- 230V-Stromanschluss gemäß Schaltplan sicherstellen.
- Kondensatablauf mit Siphon installieren (H1 > 40mm, H2 > 40mm).
- Ausreichend Platz für Wartungsarbeiten (Zugang von unten) einplanen.
- Flexible Rohre für Luftanschlüsse verwenden, um Vibrationen zu vermeiden.
- Sicherstellen, dass das Gerät waagerecht montiert ist.
Technische Daten in der Praxis
- 30/15, 50/25, 60/15, 90/25
- Modellbezeichnungen, die den Luftdurchsatz definieren (z.B. 300mc/h gesamt / 150mc/h Erneuerung).
Abbildungen und Diagramme
- Schaltpläne zeigen die Anschlüsse für Strom, Fernbedienung, Modbus RTU und optionale Ventile.
- Installationszeichnungen zeigen die Decken- und Bodenmontage mit Gewindestangen.
- Diagramme für den Kondensatablauf verdeutlichen die Siphon-Installation.
Modellkompatibilität
- Nur für den Innenbereich in Wohngebäuden geeignet.
- Umgebungstemperatur muss zwischen 0°C und 45°C liegen.
- Nicht in Räumen mit hoher Luftfeuchtigkeit (z.B. Badezimmer) installieren.
