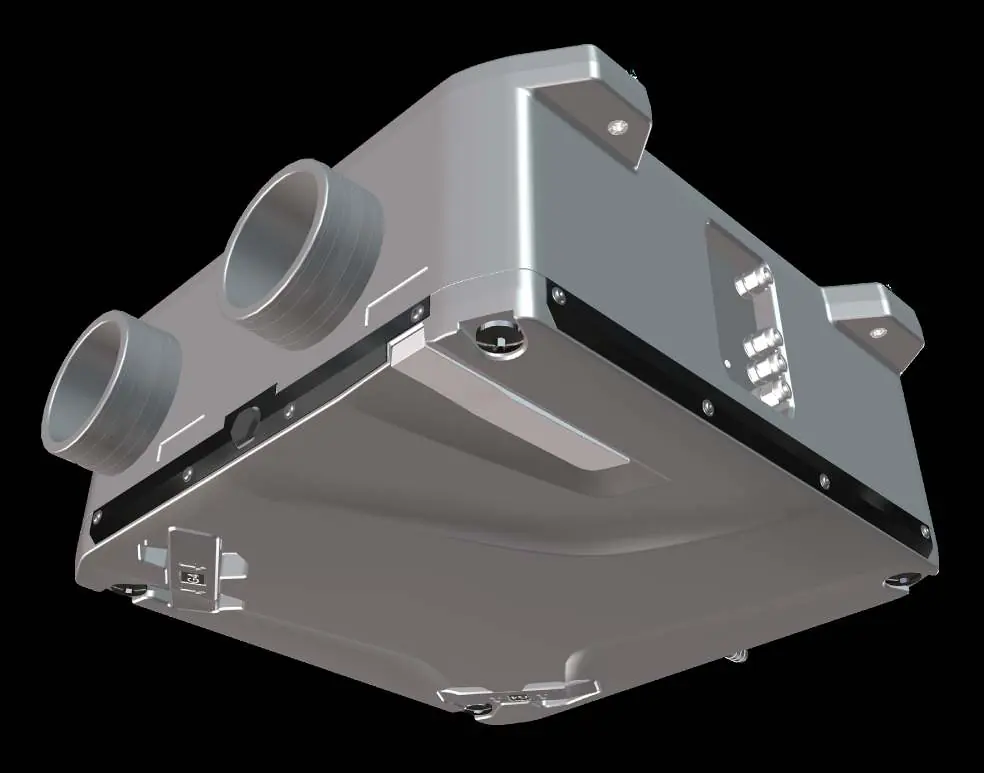

Bedienungsanleitung für Blauberg Reneo-Fit D 100(-E) S14 Lüftungsgerät

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die notwendigen Anweisungen für die Installation, den Betrieb und die Wartung des Blauberg Reneo-Fit D 100(-E) S14 Lüftungsgeräts. Das Gerät ist für die kontinuierliche mechanische Belüftung in Wohn- und öffentlichen Gebäuden konzipiert und bietet eine Wärmerückgewinnung. Wichtig: Die Installation und Wartung darf nur von qualifiziertem Fachpersonal durchgeführt werden. Das Gerät ist nicht für den Einsatz in Räumen mit hoher Luftfeuchtigkeit (z. B. Schwimmbäder, Saunen) geeignet.

Gerätebeschreibung und Funktionsweise

Das Gerät besteht aus einem schallgedämmten Gehäuse, Ventilatoren (Zu- und Abluft) und einem Wärmetauscher. Es arbeitet im kontinuierlichen Betrieb. Die Wärmerückgewinnung minimiert Wärmeverluste. Bei niedrigen Außentemperaturen schaltet das Gerät automatisch in den Frostschutzmodus, wobei nur der Abluftventilator läuft.

Montage und Installation

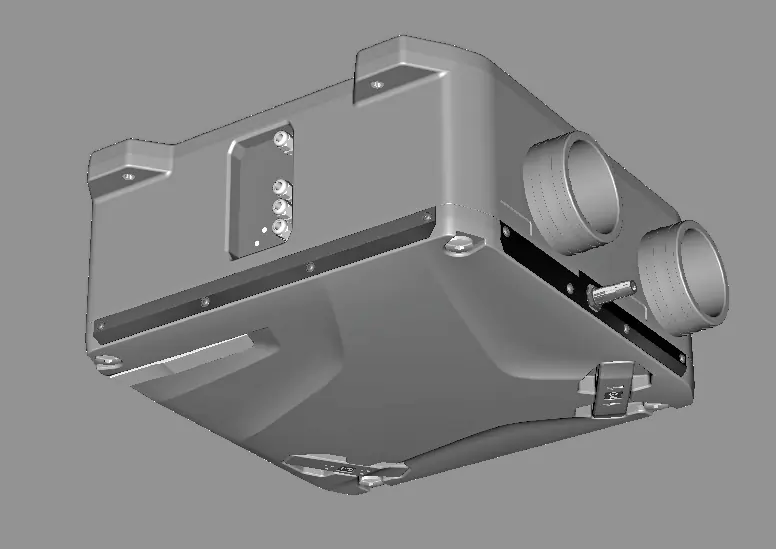

Das Gerät ist ausschließlich für die Deckenmontage vorgesehen. Achten Sie auf ausreichenden Platz für die Wartung und den Ausbau der Abdeckung.

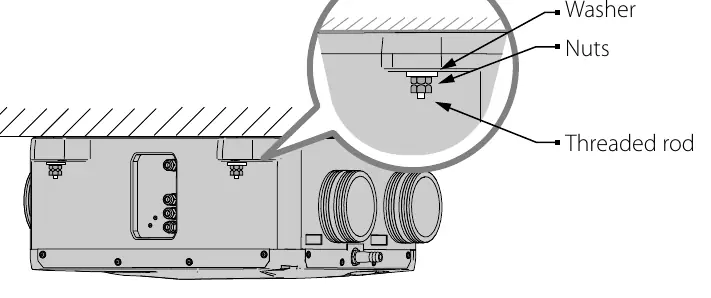

• Befestigung: Verwenden Sie Anker-Gewindestangen mit Muttern an den 4 Befestigungspunkten.
• Kanalanschluss: 100 mm Kanäle werden in die Stutzen eingeführt, 125 mm Kanäle werden über die Stutzen gestülpt.

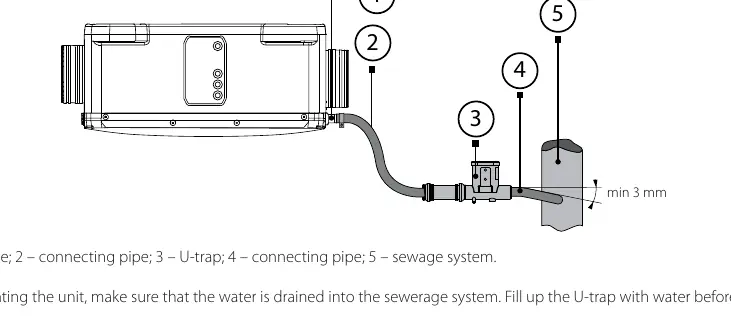

• Kondensatablauf: Ein Siphon muss zwingend installiert und mit Wasser gefüllt werden, um den Kondensatabfluss zu gewährleisten.

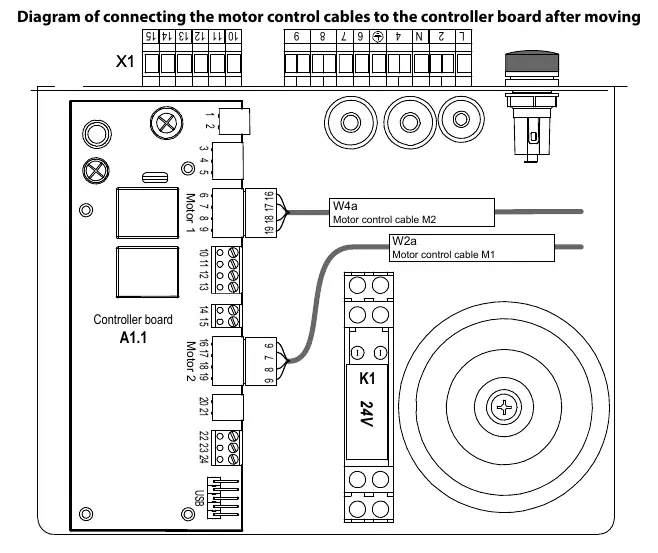

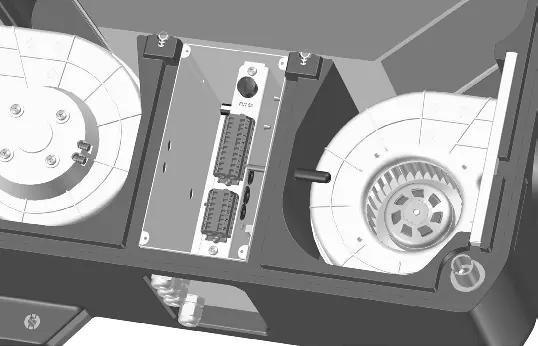

• Modifikationsänderung: Sensoren (Temperatur/Feuchtigkeit) und Motoranschlüsse können bei Bedarf für eine andere Ausrichtung (links/rechts) umgebaut werden.

Elektrischer Anschluss

Der Anschluss muss durch eine Elektrofachkraft erfolgen. Ein externer Leitungsschutzschalter muss in die feste Verkabelung integriert werden. Die Verkabelung erfolgt gemäß dem beiliegenden Schaltplan im Handbuch. Stellen Sie sicher, dass das Gerät vor allen Arbeiten spannungsfrei geschaltet ist.

Wartung und Instandhaltung

Regelmäßige Wartung ist für die Effizienz und Lebensdauer entscheidend:

• Filter (3-4 Mal pro Jahr): Reinigen oder ersetzen Sie die Filter, wenn sie verschmutzt sind.
• Wärmetauscher (1 Mal pro Jahr): Mit Druckluft oder Staubsauger reinigen.
• Ventilatoren (1 Mal pro Jahr): Mit weichem Tuch oder Druckluft reinigen. Keine scharfen Gegenstände verwenden.
• Lufteinlassgitter (2 Mal pro Jahr): Auf Verstopfungen prüfen.
• Kanalsystem (alle 5 Jahre): Professionelle Reinigung empfohlen.
