Bedienungsanleitung für Valore 2-in-1 Wireless Charging Pad AC96

Schnellstartanleitung und Benutzerhandbuch für das Valore 2-in-1 Wireless Charging Pad AC96. Erfahren Sie, wie Sie das Gerät anschließen, zwei Geräte gleichzeitig aufladen und die LED-Statusanzeigen interpretieren.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Valore AC96 ist ein 2-in-1 kabelloses Ladegerät. Schließen Sie es an ein Netzteil an, verbinden Sie das USB-C-Kabel und platzieren Sie Ihr Qi-fähiges Gerät auf der Ladefläche oder dem Ständer. Der Ladestatus wird durch die LED-Anzeige signalisiert. S. 1, 2

Wichtigste Schritte

Anschluss an Stromquelle S. 2
Gerät aufladen S. 2

Erste Inbetriebnahme

Verbinden Sie das Netzteil mit der Steckdose und das USB-C-Kabel mit dem Ladegerät. S. 2

Probleme und Lösungen

LED blinkt grün & blau

FOD (Fremdkörpererkennung) oder Fehlfunktion. Prüfen Sie auf Fremdkörper.

S. 2, 3

Technische Daten

Parameter	Wert	Hinweis	Seiten
Power output	10W+10W(max)	Maximale Ladeleistung	S. 1
Power input	5V/2A, 9V/1.8A	Eingangsspannung	S. 1

Wo es im PDF steht

Produktübersicht und Spezifikationen S. 1
Inbetriebnahme S. 2
Sicherheitshinweise S. 4

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 2

Seite 3

Wichtige Informationen aus der Anleitung

Das Valore 2-in-1 Wireless Charging Pad (AC96) ermöglicht das gleichzeitige kabellose Laden von zwei Geräten. Es besteht aus einem abnehmbaren Ladeständer und einer Ladefläche. Bitte beachten Sie, dass das Gerät nicht mit der Apple Watch kompatibel ist. Verwenden Sie für den Betrieb ausschließlich das mitgelieferte Ladekabel und ein geeignetes Netzteil.

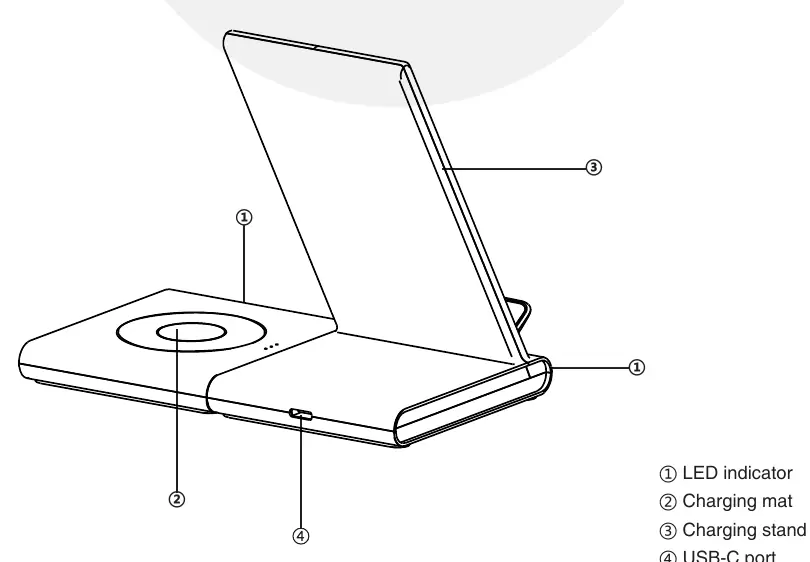

Produktübersicht

LED-Anzeige: Zeigt den Ladestatus an.
Ladefläche (Charging mat): Zum flachen Aufladen von Geräten.
Ladeständer (Charging stand): Zum aufrechten Aufladen von Geräten.
USB-C-Anschluss: Zum Anschluss an die Stromversorgung.

Inbetriebnahme

Verbinden Sie das USB-C-Kabel mit dem Ladeständer und dem Netzteil.
Klicken Sie die Ladefläche (Mag-Click) an das Ladegerät, falls beide Komponenten gleichzeitig genutzt werden sollen.
Schließen Sie das Netzteil an eine Wandsteckdose an.
Platzieren Sie Ihr Qi-fähiges Gerät auf der Ladefläche oder dem Ladeständer.

LED-Statusanzeigen

Die LED-Anzeige gibt Auskunft über den aktuellen Betriebszustand:

Einschalten: Leuchtet für 5 Sekunden blau, erlischt dann und wechselt in den Standby-Modus.
Ladevorgang: Leuchtet dauerhaft grün.
Vollständig geladen (Samsung): LED aus.
Vollständig geladen (iPhone): Leuchtet dauerhaft grün.
FOD/Fehler: Blinkt grün und blau (Fremdkörpererkennung oder Fehlfunktion).

Sicherheitshinweise

Setzen Sie das Produkt keinen hohen Temperaturen, Feuer oder Feuchtigkeit aus.
Versuchen Sie nicht, das Gerät zu zerlegen oder zu modifizieren.
Verwenden Sie nur das mitgelieferte Ladekabel.
Bei Anzeichen von Beschädigungen (Dellen, Risse, Verformungen) oder ungewöhnlichen Gerüchen stellen Sie die Nutzung sofort ein.
Halten Sie das Gerät trocken und fern von Flüssigkeiten.

Praktische Hilfe

Typische Probleme

LED blinkt grün und blau

Dies deutet auf eine Fremdkörpererkennung (FOD) oder eine Fehlfunktion hin. Prüfen Sie, ob sich metallische Gegenstände zwischen Gerät und Ladegerät befinden.

Gerät lädt nicht

Stellen Sie sicher, dass das mitgelieferte Kabel verwendet wird und das Netzteil die Spezifikationen (5V/2A, 9V/1.8A) erfüllt.

Vor der Verwendung

Prüfen Sie, ob Ihr Gerät Qi-fähig ist.
Verwenden Sie ein Netzteil mit den Spezifikationen 5V/2A oder 9V/1.8A.
Stellen Sie sicher, dass das mitgelieferte USB-C-Kabel korrekt angeschlossen ist.
Entfernen Sie metallische Gegenstände von der Ladefläche.

Technische Daten in der Praxis

Power output: 10W+10W(max): Maximale Ladeleistung pro Ladespule.
Operating temperature: 0-60°C: Zulässiger Temperaturbereich für den sicheren Betrieb.

Abbildungen und Diagramme

Die Abbildungen zeigen den Anschluss des USB-C-Kabels an das Netzteil und das Gerät.
Die Diagramme illustrieren die Platzierung von Smartphones auf dem Ladeständer und der Ladefläche.

Modellkompatibilität

Unterstützt Qi-fähige Telefone und Samsung Watch.
Nicht kompatibel mit Apple Watch.
