Bedienungsanleitung für Spigen PowerArc ArcField 2-in-1 Wireless Charger PF2004

Erfahren Sie, wie Sie das Spigen PowerArc ArcField 2-in-1 Wireless Charger PF2004 korrekt anschließen, die LED-Anzeigen interpretieren und Sicherheitsvorkehrungen für ein optimales Ladeerlebnis treffen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Spigen PowerArc ArcField 2-in-1 Wireless Charger benötigt ein 20W USB-C PD Netzteil. Eine orange blinkende LED signalisiert einen Fremdkörper (Metall), der entfernt werden muss. S. 1

Wichtigste Schritte

  • Anschluss an Stromquelle S. 1
  • Entfernen von Metallgegenständen S. 1

Erste Inbetriebnahme

  • Verbinden Sie das Ladegerät mit einem 20W USB-C PD Netzteil. S. 1

Probleme und Lösungen

Orange LED blinkt

Fremdkörper (Metall) erkannt. Entfernen Sie diesen.

S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Eingang 5V/3A, 9V/2.22A Erforderliche Stromversorgung S. 1
Ausgang 5W / 7.5W / 10W / 15W Ladeleistung S. 1

Wo es im PDF steht

  • Bedienungsanleitung S. 1
Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Das Spigen PowerArc ArcField 2-in-1 Wireless Charger ist ein kabelloses Ladegerät. Für den Betrieb ist zwingend ein 20W USB-C PD (Power Delivery) Netzteil erforderlich, welches nicht im Lieferumfang enthalten ist. Stellen Sie sicher, dass das Gerät auf einer ebenen Fläche steht und keine metallischen Gegenstände zwischen dem Ladegerät und dem Smartphone liegen.

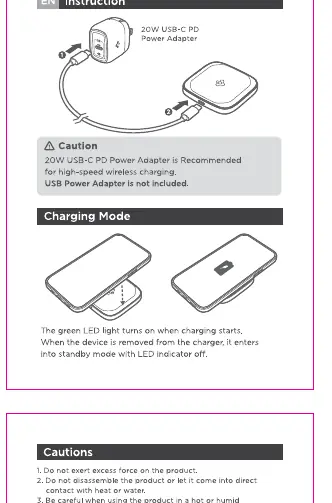

Anschluss des Ladegeräts an das Netzteil
Anschluss des Ladegeräts an das Netzteil

LED-Anzeigen

Die LED-Anzeige gibt Auskunft über den aktuellen Status des Ladegeräts:

  • Leuchtet grün: Das Gerät lädt.
  • Standby: Die LED leuchtet nicht.
  • Orange blinkend: Es wurde ein Fremdkörper (Metall) erkannt. Entfernen Sie diesen sofort, um den Ladevorgang fortzusetzen.

Sicherheitshinweise

Beachten Sie folgende Sicherheitshinweise für einen sicheren Betrieb:

  • Verwenden Sie das Gerät nicht, wenn es beschädigt ist.
  • Legen Sie keine metallischen Gegenstände (z. B. Kreditkarten, Schlüssel, Metallplatten) zwischen das Smartphone und das Ladegerät.
  • Das Gerät ist nicht kompatibel mit Metallplatten, wie sie bei der iPhone 12 Serie verwendet werden.
  • Halten Sie das Gerät von Wasser und Feuchtigkeit fern.

Technische Daten

Das Ladegerät unterstützt verschiedene Eingangs- und Ausgangsleistungen:

  • Eingang: 5V/3A, 9V/2.22A
  • Ausgang: 5W / 7.5W / 10W / 15W
  • Abmessungen: 72,0 x 72,0 x 10,55 mm
  • Gewicht: 58g

Praktische Hilfe

Typische Probleme

Orange LED blinkt

Ein metallischer Fremdkörper wurde erkannt. Entfernen Sie alle Metallgegenstände zwischen Smartphone und Ladegerät.

Gerät lädt nicht

Überprüfen Sie, ob ein 20W USB-C PD Netzteil verwendet wird. Andere Netzteile sind möglicherweise nicht ausreichend.

Vor der Verwendung

  • Stellen Sie sicher, dass ein 20W USB-C PD Netzteil vorhanden ist.
  • Platzieren Sie das Ladegerät auf einer stabilen, ebenen Oberfläche.
  • Prüfen Sie, ob sich Metallgegenstände auf der Ladefläche befinden.
  • Stellen Sie sicher, dass das Smartphone kabelloses Laden unterstützt.
