Bedienungsanleitung für Sunsky T6 Kabelloser Ladeständer

Detaillierte Bedienungsanleitung für den Sunsky T6 kabellosen Ladeständer. Erfahren Sie alles über die Inbetriebnahme, LED-Statusanzeigen, Anpassungsmöglichkeiten und technische Spezifikationen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Sunsky T6 ist ein faltbarer, kabelloser Ladeständer mit Qi-Standard. Er wird über USB betrieben und verfügt über eine höhenverstellbare Halterung. Grüne LEDs zeigen den Standby-Modus an, blaue LEDs den Lademodus. S. 1

Wichtigste Schritte

  • Inbetriebnahme: Mit USB-Kabel verbinden, auf ebene Fläche stellen, Smartphone auflegen. S. 1

Erste Inbetriebnahme

  • Gerät mit USB-Kabel verbinden. Die LED-Anzeigen leuchten grün, wenn das Gerät im Standby-Modus bereit ist. S. 1

Probleme und Lösungen

LED blinkt rot und blau

Fremdkörper auf der Ladefläche oder Funktionsfehler.

S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Input 9V/2A Stromversorgung S. 1
Output 10W / 7.5W / 5W Ladeleistung S. 1

Wo es im PDF steht

  • Bedienungsanleitung S. 1
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Produktübersicht und Komponenten Seite 1 Bedienungsschritte Seite 1

Wichtige Informationen aus der Anleitung

Der Sunsky T6 ist ein faltbarer, kabelloser Ladeständer, der den Qi-Standard unterstützt. Er ist für die Verwendung mit kompatiblen Smartphones konzipiert. Bitte beachten Sie, dass für den Betrieb ein geeignetes Netzteil erforderlich ist und das Gerät nicht mit magnetischen oder metallischen Handyhüllen verwendet werden sollte.

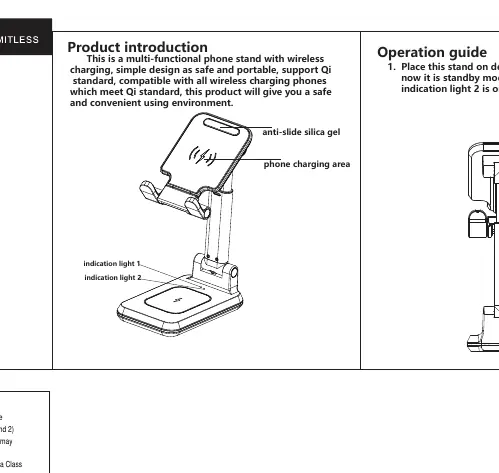

Produktübersicht

Das Gerät besteht aus einer Ladefläche mit rutschfester Silikonbeschichtung, einem ausziehbaren Rohr zur Höhenverstellung und ausziehbaren Füßen zur Anpassung an die Größe des Smartphones. An der Rückseite befindet sich der USB-C-Anschluss.

Produktübersicht und Komponenten
Produktübersicht und Komponenten

Inbetriebnahme und Bedienung

Bedienungsschritte
Bedienungsschritte
  1. Stellen Sie den Ladeständer auf eine ebene Fläche.
  2. Verbinden Sie das Gerät über das USB-Kabel mit einer Stromquelle.
  3. Im Standby-Modus leuchten die LED-Anzeigen 1 und 2 grün.
  4. Platzieren Sie Ihr Qi-fähiges Smartphone auf der Ladefläche.
  5. Im Lademodus wechseln die LED-Anzeigen 1 und 2 auf blau.

Anpassung und Nutzung

Der Ladeständer bietet flexible Anpassungsmöglichkeiten:

  • Höhenverstellung: Das ausziehbare Rohr ermöglicht die Anpassung der Höhe während der Nutzung.
  • Größenanpassung: Die ausziehbaren Füße können an die Größe des Smartphones angepasst werden.
  • Transport: Der Ständer lässt sich für den Transport zusammenklappen.

LED-Statusanzeigen

  • Grün: Standby-Modus (bereit).
  • Blau: Lademodus (aktiv).
  • Blinkend Rot und Blau: Fehlerstatus. Dies tritt auf, wenn ein Fremdkörper auf der Ladefläche erkannt wurde oder ein Funktionsfehler vorliegt.

Technische Daten

  • Eingang: 9V/2A
  • Ausgang: 10W / 7.5W / 5W
  • Ladeabstand: ≤ 8 mm
  • Ladeeffizienz: ≥ 76 %

Kompatibilität

Das Gerät ist mit allen Smartphones kompatibel, die den Qi-Standard unterstützen. Dazu gehören unter anderem Modelle von Huawei (P30 Pro, Mate 20/30/40, P40 Pro), iPhone (8, 8 Plus, X, XR, 12, 12 Pro Max), Samsung (Note-Serie, S-Serie), Nokia Lumia und Xiaomi (Mix-Serie, 10/10 Pro, 9/9 Pro).

Praktische Hilfe

Typische Probleme

LED-Anzeige blinkt rot und blau

Es wurde ein Fremdkörper auf der Ladefläche erkannt oder es liegt ein Funktionsfehler vor. Entfernen Sie das Gerät und prüfen Sie auf Hindernisse.

Gerät lädt nicht

Prüfen Sie, ob das Smartphone Qi-kompatibel ist und korrekt auf der Ladefläche liegt. Stellen Sie sicher, dass keine metallischen oder magnetischen Hüllen verwendet werden.

Vor der Verwendung

  • Stellen Sie sicher, dass ein geeignetes Netzteil (9V/2A) verwendet wird.
  • Prüfen Sie, ob das Smartphone den Qi-Ladestandard unterstützt.
  • Entfernen Sie metallische oder magnetische Hüllen vom Smartphone.
  • Stellen Sie den Ständer auf eine stabile, ebene Oberfläche.

Technische Daten in der Praxis

Eingang (Input)
Erfordert 9V/2A für optimale Ladeleistung.
Ladeeffizienz
Mindestens 76% der Energie werden effektiv übertragen.

Abbildungen und Diagramme

  • Das ausziehbare Rohr (extending pipe) dient der Höhenverstellung.
  • Die ausziehbaren Füße (extending feet) dienen der Anpassung an die Handygröße.
  • Der USB-C-Anschluss befindet sich an der Rückseite des Standfußes.

Modellkompatibilität

  • Kompatibel mit allen Geräten, die den Qi-Standard unterstützen.
  • Nicht kompatibel mit magnetischen oder metallischen Handyhüllen.
