Installationsanleitung für Utilitech 18-Zoll LED-Unterbauleuchte MXW1011-L75K9027
Erfahren Sie, wie Sie die Utilitech 18-Zoll LED-Unterbauleuchte (MXW1011-L75K9027) sicher installieren, anschließen und warten. Vollständige Anleitung mit Installationsschritten und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Utilitech 18-Zoll LED-Unterbauleuchte wird direkt an das Stromnetz angeschlossen. Die Installation erfordert das Ausschalten des Stroms, das Abisolieren der Kabel und den Anschluss gemäß den Farben (Schwarz-Schwarz, Weiß-Weiß, Grün-Erde). S. 1, 2
Wichtigste Schritte
- Installation der Leuchte S. 2
- Verkabelung S. 2
Probleme und Lösungen
Fixture does not light
Check circuit breaker or wall switch; Check wire splices; Replace wall switch.
S. 1Wartung und Reset
- Reinigung mit mildem Glasreiniger und weichem Tuch S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Montageabstand | 32,7 cm | Abstand zwischen den Befestigungsschrauben | S. 2 |
Wo es im PDF steht
- Sicherheit und Fehlerbehebung S. 1
- Installationsanleitung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Betrieb der Utilitech 18-Zoll LED-Unterbauleuchte (Modell MXW1011-L75K9027). Es handelt sich um eine Leuchte für den Direktanschluss an das Stromnetz. Wichtig: Dieses Produkt darf nicht mit einem Dimmer verwendet werden.
Sicherheitshinweise
- Stellen Sie vor Beginn der Arbeiten sicher, dass der Strom am Sicherungskasten oder durch Entfernen der Sicherung vollständig abgeschaltet ist.
- Das Gerät entspricht Teil 15 der FCC-Bestimmungen.
- Bei Fragen oder fehlenden Teilen wenden Sie sich an den Kundendienst unter 866-994-4148.
Installation
- Farbtemperatur wählen: Stellen Sie die gewünschte Farbtemperatur am Schalter ein.
- Abdeckung öffnen: Ziehen Sie die blaue Lasche in die angegebene Richtung, um die Abdeckung zu öffnen.
- Vorbereitung: Stellen Sie sicher, dass alle Teile vorhanden sind. Die geschätzte Montagezeit beträgt 20 Minuten.
- Verkabelung: Verbinden Sie die Kabel der Leuchte mit den Stromkabeln: Schwarz mit Schwarz (L), Weiß mit Weiß (N) und Grün mit dem Kupfer-/Erdungskabel.
- Montage: Befestigen Sie die Leuchte mit den mitgelieferten Schrauben. Der Montageabstand beträgt 32,7 cm.

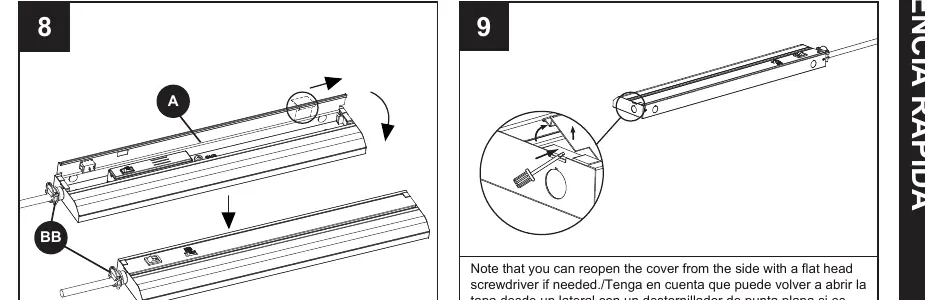

- Abschluss: Schließen Sie die Abdeckung wieder.
Pflege und Wartung
Stellen Sie vor der Reinigung sicher, dass die Stromzufuhr unterbrochen ist. Reinigen Sie die Leuchte mit einem milden Glasreiniger und einem weichen Tuch. Sprühen Sie den Reiniger auf das Tuch, nicht direkt auf die Leuchte. Versuchen Sie nicht, die LED-Leuchtmittel auszutauschen.
Fehlerbehebung
- Leuchte leuchtet nicht: Prüfen Sie den Sicherungsautomaten oder Wandschalter. Kontrollieren Sie die Kabelverbindungen und die Empfehlungen zum Wandschalter.
Praktische Hilfe
Typische Probleme
Leuchte geht nicht an
Prüfen Sie den Sicherungsautomaten oder Wandschalter. Kontrollieren Sie die Kabelverbindungen auf korrekten Sitz.
Dimmen funktioniert nicht
Dieses Produkt ist nicht für die Verwendung mit einem Dimmer ausgelegt.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Alle Teile auf Vollständigkeit prüfen
- Geeignetes Werkzeug bereitlegen
- Keinen Dimmer verwenden
Technische Daten in der Praxis
- Montageabstand
- 32,7 cm zwischen den Befestigungspunkten
Abbildungen und Diagramme
- Schritt 1: Auswahl der Farbtemperatur

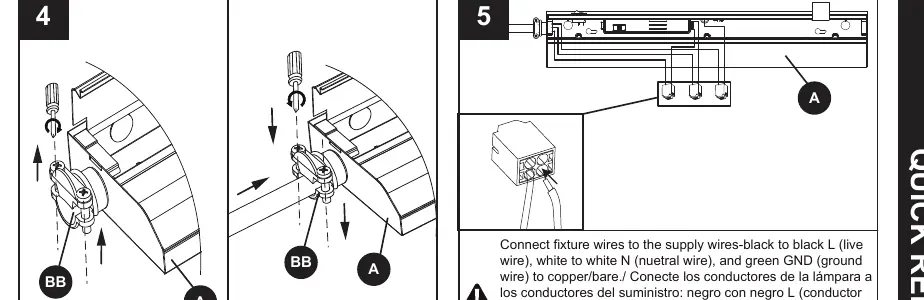

- Schritt 4-5: Korrekte Verkabelung (L, N, GND)

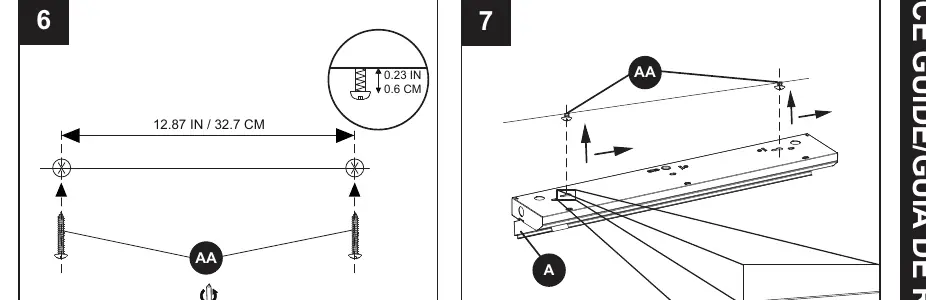

- Schritt 6: Montageabstand für Schrauben
Modellkompatibilität
- Nicht mit Dimmern kompatibel
