Bedienungsanleitung für Utilitech 12-Zoll LED-Unterbauleuchte MXW1003-LED6K9027

Erfahren Sie, wie Sie die Utilitech 12-Zoll LED-Unterbauleuchte (MXW1003-LED6K9027) sicher installieren, bedienen und warten. Diese Anleitung enthält Schritt-für-Schritt-Montageanweisungen, Sicherheitshinweise und Tipps zur Fehlerbehebung.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Utilitech 12-Zoll LED-Unterbauleuchte (Modell MXW1003-LED6K9027). Das Produkt ist für den Innenbereich konzipiert. Wichtiger Sicherheitshinweis: Dieses Produkt darf nicht mit einem Dimmer verwendet werden. Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromzufuhr am Sicherungskasten unterbrochen ist.

Vorbereitung und Lieferumfang

Überprüfen Sie vor der Montage den Lieferumfang auf Vollständigkeit:

1x LED-Leuchte
Montagezubehör (Metallklammern, Schrauben, Kunststoffdübel, Verbindungsstücke)

Die geschätzte Montagezeit beträgt ca. 20 Minuten. Benötigtes Werkzeug (nicht im Lieferumfang enthalten): Schraubendreher, Bohrer (je nach Untergrund).

Installation

Montage der Halterungen: Befestigen Sie die Metallklammern (CC) in dem gewünschten Abstand an der Unterseite des Schranks. Bei Holzoberflächen können die Kunststoffdübel (BB) weggelassen werden.
Einsetzen der Leuchte: Drücken Sie die Leuchte in die montierten Metallklammern.
Reihenschaltung: Es können bis zu 8 Einheiten miteinander verbunden werden (Gesamtleistung max. 50 Watt). Verwenden Sie hierfür die mitgelieferten Verbindungsstücke (DD). Entfernen Sie bei einer Reihenschaltung den Silikonstopfen neben dem Schalter.
Stromanschluss: Stecken Sie das Netzkabel in eine Steckdose.

Bedienung und Wartung

Die Leuchte verfügt über einen integrierten Schalter. Zum Reinigen schalten Sie das Gerät aus und verwenden Sie ein mildes Glasreinigungsmittel auf einem weichen Tuch. Sprühen Sie das Reinigungsmittel nicht direkt auf die Leuchte. Die LED-Leuchtmittel sind nicht austauschbar.

Fehlerbehebung

Sollte die Leuchte nicht funktionieren, prüfen Sie folgende Punkte:

Stellen Sie sicher, dass die Stromversorgung eingeschaltet ist.
Überprüfen Sie die Kabelverbindungen auf korrekten Sitz.
Prüfen Sie den Wandschalter und tauschen Sie diesen ggf. aus.

Bei weiteren Fragen wenden Sie sich an den Kundendienst unter 866-994-4148 (Montag bis Sonntag, 8:00 - 20:00 Uhr EST) oder per E-Mail an [email protected].

Praktische Hilfe

Typische Probleme

Leuchte leuchtet nicht

Stromversorgung prüfen, Kabelverbindungen kontrollieren, Wandschalter prüfen oder austauschen.

Vor der Verwendung

Stromzufuhr am Sicherungskasten ausschalten.
Alle Teile gemäß Packungsinhalt prüfen.
Geeignetes Werkzeug bereitlegen.
Sicherstellen, dass kein Dimmer verwendet wird.

Technische Daten in der Praxis

Reihenschaltung: Bis zu 8 Einheiten koppelbar (max. 50 Watt Gesamtlast).

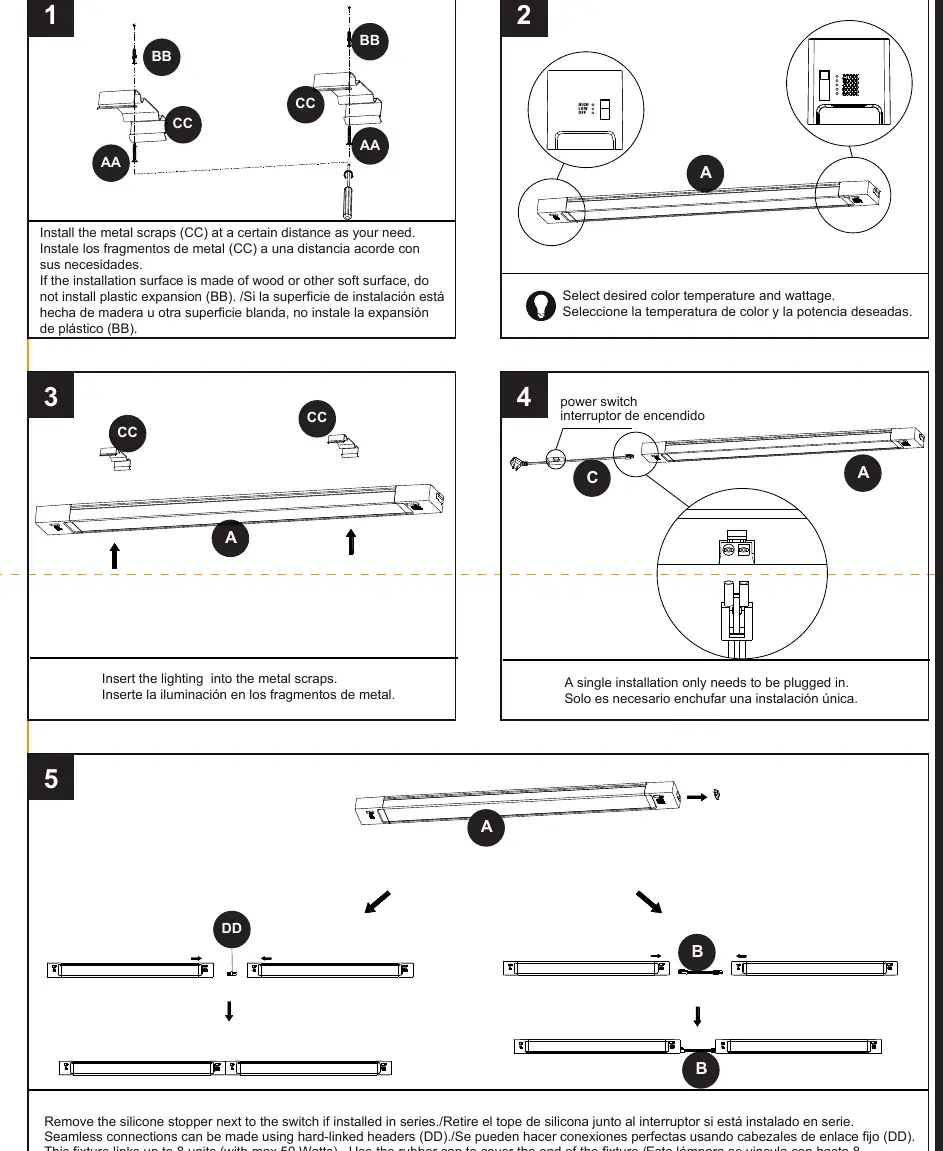

Abbildungen und Diagramme

Schritt 1: Montage der Metallklammern (CC) an der Schrankunterseite.
Schritt 3: Einrasten der Leuchte in die Halterungen.
Schritt 5: Verbindung mehrerer Leuchten mittels Verbindungsstücken (DD).

Modellkompatibilität

Nicht für den Einbau in Decken oder Soffitten geeignet.
Nicht mit Dimmern kompatibel.
Nur für den Innenbereich.
