Bedienungsanleitung für Commax DRC-nUC Türstation
Detaillierte Bedienungsanleitung für die Commax DRC-nUC Türstation. Enthält Installationsanweisungen, Schaltpläne, technische Daten und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Commax DRC-nUC Serie ist eine Türstation, die als Master-Einheit für die Kommunikation mit Innenmonitoren dient. Das Gerät ist für die Unterputzmontage konzipiert. Bitte beachten Sie, dass das Gerät nicht mit Feuchtigkeit oder Regen in Kontakt kommen darf, um Brand- oder Stromschlaggefahren zu vermeiden. Bei einer Fehlfunktion oder Beschädigung des Gehäuses sollte das Gerät von qualifiziertem Servicepersonal überprüft werden.

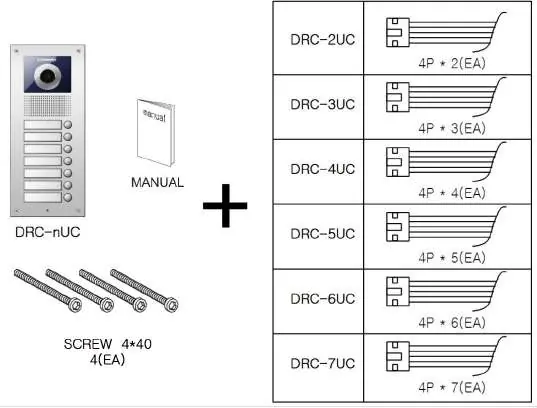

Produktübersicht
Die Türstation besteht aus folgenden Hauptkomponenten:
- Kamera
- Lautsprecher
- Namensschild
- Mikrofon
- Lichtsensor
- Weißes LED-Licht
- Ruftaste
Bedienung
Die Stromversorgung des Geräts erfolgt über 12V DC. Wenn ein Besucher die Ruftaste drückt, kann der Benutzer im Haus antworten und ein Gespräch führen. Es ist möglich, eine 3-Wege-Kommunikation zu führen, wenn ein weiterer Benutzer den Monitor einschaltet, während bereits ein Gespräch stattfindet. Achten Sie darauf, die richtige Ruftaste zu drücken, um nicht versehentlich eine andere Wohneinheit anzurufen.
Verkabelung
Das System verwendet ein 4-Draht-System mit Polarität. Die Verkabelung variiert je nach Modell (DRC-2UC bis DRC-7UC). Die Anschlüsse umfassen die Stromversorgung (12V), den Anschluss für das elektrische Türschloss sowie die Verbindungen zu den jeweiligen Innenmonitoren (INT, GND, B+, VD). Stellen Sie sicher, dass alle Verbindungen korrekt gemäß dem Schaltplan für Ihr spezifisches Modell ausgeführt werden.
Installation
- Befestigen Sie das Gehäuse (Back Box) sicher an der Wand.
- Montieren Sie das Gehäuse der Türstation mit den mitgelieferten Schrauben an der Rückwand.
- Die empfohlene Montagehöhe beträgt 145 cm vom Boden bis zur Kameraeinheit.
Technische Daten
- Spannung: 12V DC
- Stromverbrauch: 500mA (max)
- Kamera-Winkel: Horizontal 85°, Vertikal 63°
- Betriebstemperatur: -10°C bis +50°C
- Kameramodul: C-MOS
- Beleuchtung: 2x weiße LED
Herstellerinformationen
COMMAX Co., Ltd.
Praktische Hilfe
Typische Probleme
Keine Kommunikation oder kein Bild
Überprüfen Sie die 4-Draht-Verkabelung auf korrekte Polarität und festen Sitz der Anschlüsse.
Falsche Wohneinheit wird angerufen
Stellen Sie sicher, dass die Ruftaste korrekt zugeordnet ist und nicht versehentlich eine benachbarte Taste gedrückt wurde.
Bildqualität bei Nacht schlecht
Stellen Sie sicher, dass die eingebauten weißen LEDs nicht blockiert sind und die Umgebung innerhalb von 300 mm ausreichend beleuchtet ist.
Vor der Verwendung
- Stellen Sie sicher, dass eine 12V DC Stromversorgung vorhanden ist.
- Überprüfen Sie, ob das Modell (DRC-2UC bis 7UC) mit der Anzahl der benötigten Innenmonitore übereinstimmt.
- Stellen Sie sicher, dass die Wand für die Unterputzmontage geeignet ist.
- Prüfen Sie, ob alle benötigten Kabel (4-Draht) bereitliegen.
Technische Daten in der Praxis
- 4-Draht (Polarität)
- Erfordert eine spezifische Verkabelung mit vier Adern, bei der die Polarität (+/-) strikt eingehalten werden muss.
- Betriebstemperatur
- Das Gerät ist für den Außeneinsatz in einem Bereich von -10°C bis +50°C ausgelegt.
Abbildungen und Diagramme
- Die Schaltpläne zeigen die spezifische Belegung der Anschlüsse für die Modelle DRC-2UC bis DRC-7UC.
- Das Installationsdiagramm (FIG-2) zeigt die empfohlene Montagehöhe von 145 cm für eine optimale Erfassung der Besucher.
Modellkompatibilität
- Das Gerät ist kompatibel mit Commax Innenmonitoren.
- Die Modellnummer (DRC-nUC) gibt an, wie viele Wohneinheiten das Gerät anrufen kann (z.B. DRC-2UC für 2 Einheiten).
