Installationsanleitung für Uolfin 5069627 Melisa 2-flammige Wandleuchte

Detaillierte Installationsanleitung für die Uolfin 5069627 Melisa Wandleuchte. Erfahren Sie, wie Sie die Leuchte sicher montieren, die Kabel korrekt anschließen und das Gerät warten.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Installation der Uolfin 5069627 Wandleuchte erfordert das Ausschalten des Stroms, die Montage der Halteplatte, den korrekten Anschluss der Kabel gemäß Schaltplan und die abschließende Befestigung der Leuchte sowie der Leuchtmittel. S. 1, 2, 3

Wichtigste Schritte

Stromversorgung unterbrechen S. 1, 2
Kabel gemäß Schaltplan verbinden S. 3
Glühbirnen und Glasschirme anbringen S. 3

Erste Inbetriebnahme

Nach der Installation und dem Anbringen der Leuchtmittel kann der Strom wieder eingeschaltet werden. S. 3

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Rückplatte sitzt nicht bündig

Gewindelänge der Montageschrauben an der Montageplatte durch Verstellen der Sechskantmuttern anpassen.

S. 3

Wartung und Reset

Reinigung mit weichem Tuch und mildem Reinigungsmittel; keine scheuernden Materialien verwenden. S. 3

Technische Daten

Parameter	Wert	Hinweis	Seiten
Spannung	120V	Betriebsspannung	S. 1
Maximale Leistung	40W	Maximal zulässige Leistung pro Glühbirne	S. 1

Wo es im PDF steht

Sicherheitshinweise und Werkzeuge S. 1
Teileliste und Montagevorbereitung S. 2
Verkabelung und Abschluss S. 3

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 2

Seite 3

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die sichere Installation der Uolfin 5069627 Wandleuchte. Die Installation sollte idealerweise durch einen qualifizierten Elektriker erfolgen. Vor Beginn der Arbeiten muss zwingend die Stromzufuhr am Hauptschalter oder Sicherungskasten unterbrochen werden. Die Leuchte ist für eine Spannung von 120V ausgelegt und unterstützt eine maximale Leistung von 40W pro Glühbirne.

Vorbereitung und Werkzeuge

Stellen Sie vor Beginn der Montage sicher, dass die Montagefläche sauber, trocken, flach und stabil genug ist, um das Gewicht der Leuchte zu tragen. Sie benötigen folgende Werkzeuge (nicht im Lieferumfang enthalten):

Leiter
Kreuzschlitz- und Schlitzschraubendreher
Isolierband
Zange
Abisolierzange

Montage und Installation

Entfernen Sie die Leuchte vorsichtig aus der Verpackung und prüfen Sie den Lieferumfang anhand der Teileliste. Die Montage erfolgt in folgenden Schritten:

Schalten Sie den Strom am Hauptschalter oder Sicherungskasten aus.
Lösen Sie die Hutmuttern (F) von der Rückplatte (E).
Führen Sie die Versorgungskabel aus der Anschlussdose durch die Montageplatte (D) und befestigen Sie die Montageplatte mit den Montageschrauben (A) an der Anschlussdose.
Führen Sie die elektrischen Anschlüsse gemäß dem beiliegenden Schaltplan durch.
Richten Sie die Löcher der Rückplatte (E) an den vorinstallierten Schrauben aus und befestigen Sie die Rückplatte mit den Hutmuttern (F).
Installieren Sie die Glühbirnen (nicht enthalten) und schrauben Sie die Glasschirme (I) auf die Fassungen (H).

Elektrischer Anschluss

Der Anschluss der Kabel muss sorgfältig erfolgen. Achten Sie darauf, dass das Erdungskabel (blanker Kupferdraht) korrekt angeschlossen wird und niemals mit anderen Kabeln verbunden wird. Verwenden Sie Kunststoff-Kabelverbinder, um die Drähte fest zu verbinden, und umwickeln Sie jeden Verbinder mit zugelassenem Isolierband. Stellen Sie sicher, dass keine Drahtenden freiliegen, bevor Sie die Kabel in die Anschlussdose zurückschieben.

Reinigung und Wartung

Wischen Sie die Leuchte zur Reinigung mit einem weichen Tuch ab. Verwenden Sie für die Glasteile ein mildes Reinigungsmittel (z. B. milde, nicht scheuernde Seife). Vermeiden Sie abrasive Materialien wie Scheuerschwämme, Scheuerpulver, Stahlwolle oder Schleifpapier, da diese die Oberfläche beschädigen können.

Herstellerinformationen

Uolfin

Markenprofil

Herstellerwebsite Offizielle Website öffnen

Praktische Hilfe

Typische Probleme

Wandplatte sitzt nicht bündig an der Wand

Entfernen Sie die Rückplatte, passen Sie die Gewindelänge der vorinstallierten Montageschrauben an der Montageplatte an, indem Sie die Sechskantmuttern lösen und die Schrauben hinein- oder herausdrehen, bis die Länge passt.

Leuchte funktioniert nach Installation nicht

Überprüfen Sie, ob die Stromzufuhr eingeschaltet ist, die Kabelverbindungen fest sitzen und die Glühbirnen korrekt in die Fassungen eingedreht sind.

Vor der Verwendung

Strom am Hauptschalter oder Sicherungskasten ausschalten
Montagefläche auf Stabilität und Sauberkeit prüfen
Benötigte Werkzeuge (Leiter, Schraubendreher, Zange) bereitlegen
Spannung der Stromquelle prüfen (muss 120V sein)
Glühbirnen mit maximal 40W bereithalten

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Maximale Wattzahl: Maximal 40W pro Glühbirne; darf nicht überschritten werden.
Erdungskabel: Muss immer ein blanker Kupferdraht sein.

Abbildungen und Diagramme

Schaltplan für den korrekten Anschluss der Stromkabel (Schwarz/Rot zu Schwarz, Weiß zu Weiß)

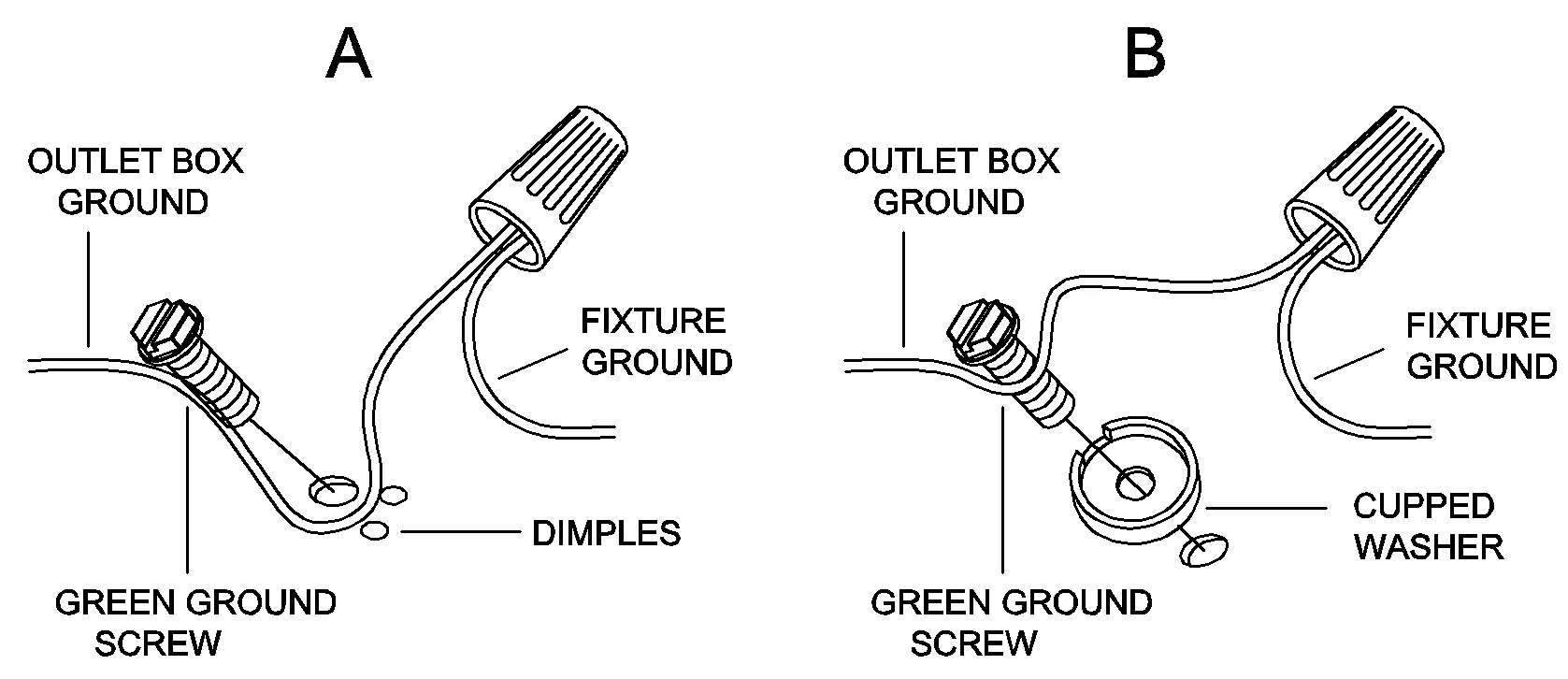

Darstellung der Erdung mit grüner Erdungsschraube

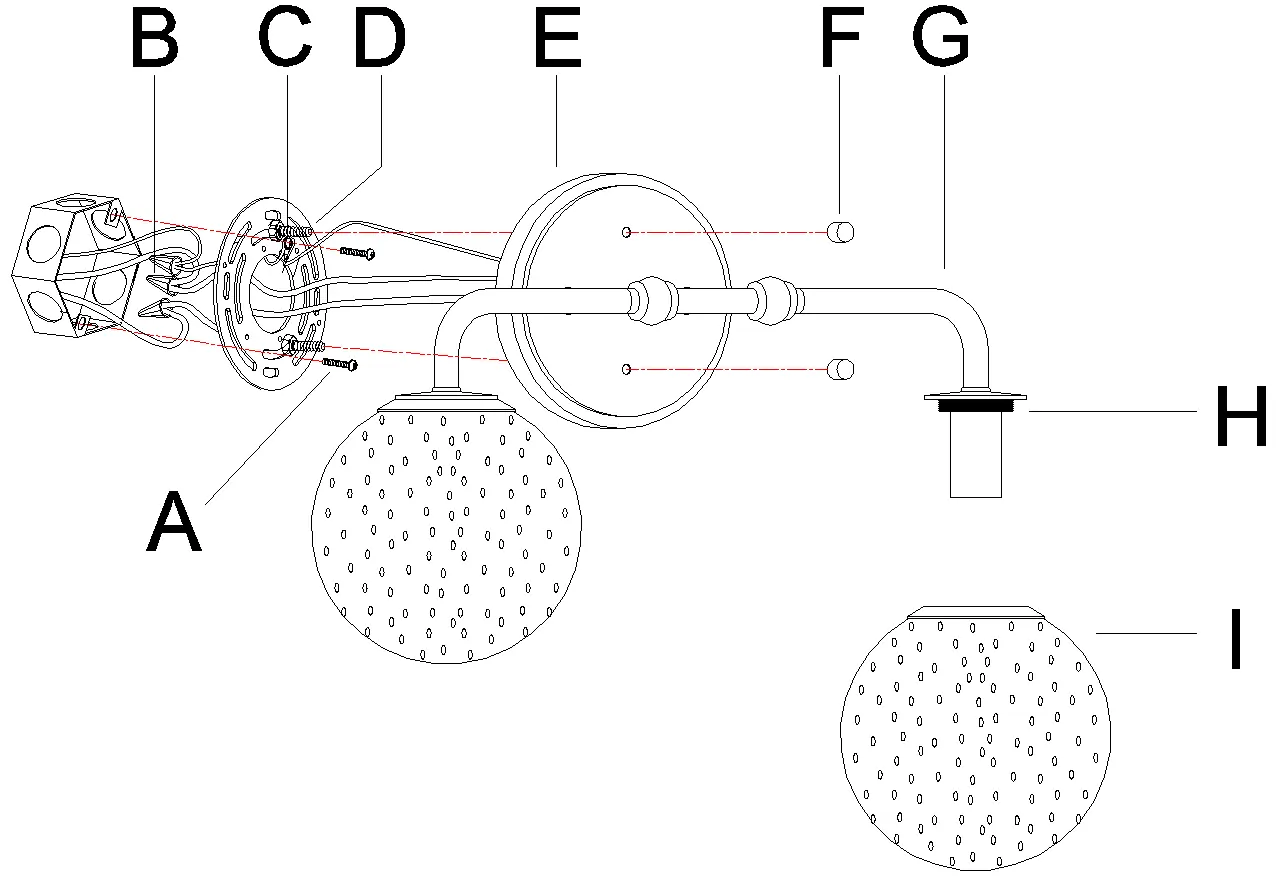

Explosionszeichnung der Montagekomponenten
