Installationsanleitung für Uolfin 1-Light Pendelleuchte

Erfahren Sie, wie Sie die Uolfin 1-Light Pendelleuchte sicher installieren. Diese Anleitung enthält detaillierte Schritte zur Montage, elektrischen Verkabelung und Wartung der Leuchte.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Diese Anleitung beschreibt die Montage und Installation der Uolfin 1-flammigen Pendelleuchte, einschließlich der Verkabelung und Sicherheitshinweise. S. 1, 2, 3, 4

Wichtigste Schritte

Strom am Hauptschalter oder Sicherungskasten ausschalten. S. 1, 3
Kette auf die gewünschte Länge kürzen und Kabel durch die Kette fädeln. S. 3
Montagebügel an der Anschlussdose befestigen. S. 3
Kabel gemäß Schaltplan anschließen. S. 4
Leuchtmittel (nicht enthalten) einsetzen. S. 4

Wartung und Reset

Reinigung: Mit einem weichen Tuch abwischen. Keine scheuernden Materialien wie Scheuerschwämme, Pulver, Stahlwolle oder Schleifpapier verwenden. S. 4

Weitere 2 Antworten anzeigen Weniger anzeigen

Technische Daten

Parameter	Wert	Hinweis	Seiten
Spannung	120V	Erforderliche Betriebsspannung	S. 1
Maximale Wattzahl	60W	Maximale Leistung pro Leuchtmittel	S. 1
Leuchtmitteltyp	Typ A	Empfohlener Lampentyp	S. 1

Wo es im PDF steht

Sicherheitshinweise und Werkzeuge S. 1
Teileliste und Vorbereitung S. 2
Montageschritte S. 3, 4

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (6) Weniger anzeigen

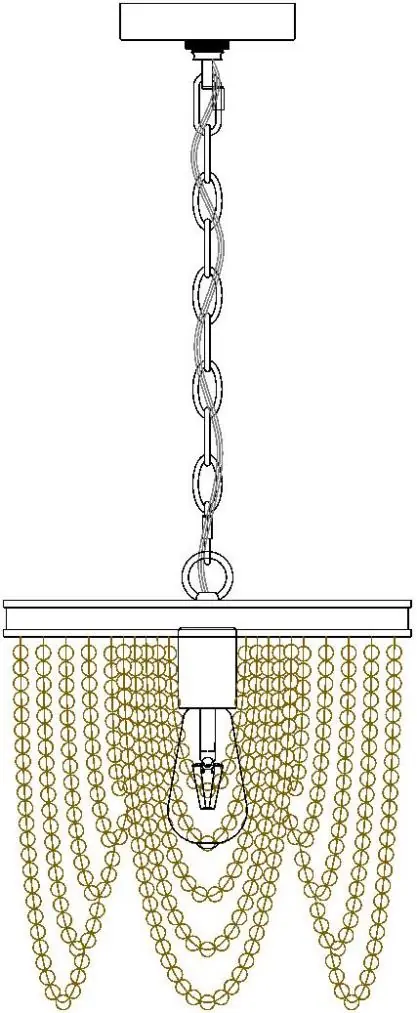

Seite 1

Seite 2

Seite 2

Seite 3

Seite 4

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die sichere Installation der Uolfin 1-Light Pendelleuchte. Vor Beginn der Arbeiten muss die Stromzufuhr am Hauptsicherungskasten unterbrochen werden. Die Installation sollte idealerweise durch einen qualifizierten Elektriker erfolgen. Stellen Sie sicher, dass die Montagefläche sauber, trocken und stabil genug ist, um das Gewicht der Lampe zu tragen.

Benötigte Werkzeuge

Für die Installation werden folgende Werkzeuge benötigt (nicht im Lieferumfang enthalten):

Leiter
Kreuzschlitz- oder Schlitzschraubendreher
Isolierband
Zange
Abisolierzange

Lieferumfang

Überprüfen Sie vor der Montage, ob alle Teile vorhanden sind:

Einzelstange (Single bar)
Grüne Erdungsschraube
Baldachin (Canopy)
Kragenring (Collar ring)
Kragenöse (Collar loop)
Schnellverbindungsglieder (Quick links)
Kette
Öse (Loop)
Eisenring
Fassung
Holzperlenstrang
Drahtverbinder und Montageschrauben

Montage und Installation

Vorbereitung der Kette

Messen Sie die gewünschte Aufhängehöhe und kürzen Sie die Kette bei Bedarf mit einer Zange.
Befestigen Sie die Schnellverbindungsglieder an der Kette und der Öse am oberen Teil des Eisenrings.
Fädeln Sie die Kabel der Leuchte durch die Kettenglieder.

Installation an der Decke

Entfernen Sie den Kragenring von der Kragenöse. Befestigen Sie die Einzelstange mit den Montageschrauben an der Anschlussdose. Achten Sie darauf, dass die mit "GND" markierte Seite nach außen zeigt.
Führen Sie den Baldachin über die Kragenöse und schrauben Sie den Kragenring fest, um die Position anzupassen. Der Baldachin sollte bündig an der Decke anliegen.
Führen Sie die Kette durch den Kragenring und den Baldachin.
Verbinden Sie die Kette mit der Kragenöse mittels des Schnellverbindungsglieds.

Elektrischer Anschluss

Hinweis: Das Erdungskabel ist ein blankes Kupferkabel. Verbinden Sie niemals andere Kabel mit dem Erdungskabel.

Verbinden Sie die Kabel gemäß dem beiliegenden Schaltplan.
Verdrillen Sie die Kabel mit den Kunststoff-Drahtverbindern und sichern Sie diese mit Isolierband.
Stellen Sie sicher, dass keine blanken Drähte freiliegen, und verstauen Sie alle Kabel sorgfältig in der Anschlussdose.

Wartung und Leuchtmittel

Installieren Sie ein Leuchtmittel (nicht im Lieferumfang enthalten). Achten Sie darauf, die empfohlene maximale Wattzahl (Typ A, max. 60W) nicht zu überschreiten. Zum Reinigen der Leuchte verwenden Sie ein weiches Tuch. Vermeiden Sie scheuernde Materialien wie Scheuerschwämme, Stahlwolle oder Schleifpapier, da diese die Oberfläche beschädigen können.

Herstellerinformationen

Uolfin

Markenprofil

Herstellerwebsite Offizielle Website öffnen

Praktische Hilfe

Typische Probleme

Kabel sind zu lang

Kürzen Sie die Kabel der Leuchte bei Bedarf, stellen Sie jedoch sicher, dass nach der Einzelstange noch mindestens 15 cm (6 Zoll) Kabel verbleiben.

Baldachin sitzt nicht bündig an der Decke

Passen Sie die Kragenöse an der Einzelstange an, indem Sie diese hinein- oder herausdrehen, bis die gewünschte Länge für einen sicheren Sitz erreicht ist.

Unsicherheit bei der Verkabelung

Beachten Sie strikt den Schaltplan. Das Erdungskabel ist immer das blanke Kupferkabel. Verbinden Sie niemals andere Kabel mit dem Erdungskabel.

Vor der Verwendung

Strom am Hauptschalter oder Sicherungskasten ausschalten.
Wandschalter auf 'OFF' stellen.
Prüfen, ob die Montagefläche sauber, trocken und flach ist.
Sicherstellen, dass die Decke das Gewicht der Lampe tragen kann.
Benötigte Werkzeuge (Leiter, Schraubendreher, Zange, Isolierband) bereitlegen.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Maximale Wattzahl: Max. 60W pro Leuchtmittel (Typ A)
Erdungskabel: Blankes Kupferkabel

Abbildungen und Diagramme

Die Anleitung enthält detaillierte Diagramme für die Kettenmontage (Schritte A1-A3).
Es gibt eine spezifische Darstellung für die Verkabelung (Schritt B6), die zeigt, wie Erdungs-, Schwarz- und Weißleiter korrekt verbunden werden.

Modellkompatibilität

Nur für den Innenbereich geeignet.
Nicht für den Einsatz mit säure- oder laugenhaltigen Substanzen geeignet, da diese die Oberfläche beschädigen können.
