Montageanleitung für TRIO 2020001XX Wandleuchte
Erfahren Sie, wie Sie die TRIO 2020001XX Wandleuchte sicher montieren und anschließen. Diese Anleitung enthält Schritte für die Montage mit Steckeranschluss sowie für den direkten Wandanschluss.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die TRIO 2020001XX ist eine Wandleuchte für den Innenbereich, die entweder über einen Stecker oder einen direkten Wandanschluss installiert werden kann. Sie benötigt ein E14-Leuchtmittel mit maximal 28W. S. 2
Wichtigste Schritte
- Montage der Wandhalterung und Anschluss der Elektrik. S. 2
Probleme und Lösungen
Stromversorgung prüfen, Leuchtmittel auf festen Sitz und Funktion prüfen.
S. 2Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 230V | Betriebsspannung | S. 2 |
| Frequenz | 50Hz | Netzfrequenz | S. 2 |
| Leuchtmittel | E14 | Fassungstyp | S. 2 |
| Maximale Leistung | 28W | Maximale Leistungsaufnahme des Leuchtmittels | S. 2 |
| Schutzart | IP20 | Schutz gegen feste Fremdkörper | S. 2 |
Wo es im PDF steht
- Sicherheitshinweise S. 1
- Montageanleitung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Die TRIO 2020001XX Wandleuchte ist für den Innenbereich konzipiert. Vor Beginn der Montagearbeiten müssen die Sicherheitshinweise aufmerksam gelesen werden. Stellen Sie sicher, dass die Stromversorgung vor der Installation unterbrochen ist.
Montagevarianten
Die Leuchte kann auf zwei Arten installiert werden:
- Variante A (Steckeranschluss): Montage der Wandhalterung, Anschluss des Kabels mit Stecker, Einsetzen des Leuchtmittels und Anbringen des Lampenschirms.

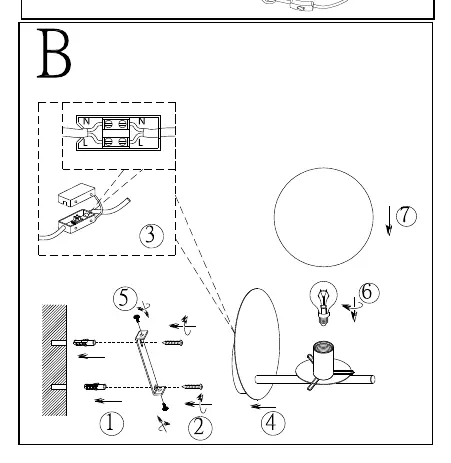

- Variante B (Direktanschluss): Montage der Wandhalterung, direkter Anschluss an das Stromnetz über eine Lüsterklemme, Einsetzen des Leuchtmittels und Anbringen des Lampenschirms.
Technische Daten
Die Leuchte entspricht den folgenden Spezifikationen:
- Spannung: 230V ~ 50Hz
- Leuchtmittel: 1 x E14 / max. 28W
- Schutzart: IP20
- Mindestabstand: 0,3 m zum angestrahlten Objekt
- Schutzklasse: II (Schutzisoliert)
Sicherheitshinweise
Beachten Sie bei der Montage unbedingt die örtlichen Installationsvorschriften. Die Leuchte darf nur in trockenen Innenräumen verwendet werden. Achten Sie auf den korrekten Sitz des Leuchtmittels und überschreiten Sie nicht die maximale Wattzahl.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob das Leuchtmittel korrekt in die Fassung eingedreht ist und ob die Stromversorgung (Steckdose oder Wandanschluss) aktiv ist.
Stellen Sie sicher, dass das Leuchtmittel fest sitzt und die Kabelverbindungen in der Lüsterklemme (bei Variante B) korrekt und fest verschraubt sind.
Vor der Verwendung
- Spannungsfreiheit am Montageort sicherstellen
- Geeignetes Leuchtmittel (E14, max. 28W) bereithalten
- Montageort auf Tragfähigkeit prüfen
- Mindestabstand von 0,3 m zu brennbaren Objekten einhalten
