Bedienungsanleitung für Uolfin 4978119 Deckenleuchte
Erfahren Sie, wie Sie die Uolfin 4978119 Deckenleuchte sicher montieren und anschließen. Diese Anleitung enthält detaillierte Installationsschritte, Schaltpläne und Wartungshinweise für eine korrekte Inbetriebnahme.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Montage und den elektrischen Anschluss der Uolfin 4978119 Deckenleuchte. Die Installation erfordert das Ausschalten des Stroms, die Montage der Halteplatte, den Anschluss der Kabel (Erdung, Phase, Neutralleiter) und die Befestigung der Leuchte. S. 1, 2, 3, 4
Wichtigste Schritte
- Installation der Montageplatte S. 3
- Elektrischer Anschluss S. 3
- Montage der Deckenrosette S. 4
Erste Inbetriebnahme
- Strom ausschalten, Leuchte montieren, Kabel anschließen, Leuchtmittel einsetzen. S. 3, 4
Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Reinigung mit weichem Tuch, keine Scheuermittel verwenden. S. 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Leistung | 40W | Pro Leuchtmittel | S. 1 |
| Spannung | 120V | Betriebsspannung | S. 1 |
Wo es im PDF steht
- Sicherheitshinweise S. 1
- Teileliste und Werkzeuge S. 2
- Montage- und Verkabelungsschritte S. 3
- Abschluss der Montage und Reinigung S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Sicherheitshinweise
Die Installation sollte von einem qualifizierten Elektriker durchgeführt werden. Vor Beginn der Arbeiten muss der Strom am Hauptsicherungskasten oder Schutzschalter ausgeschaltet werden. Stellen Sie sicher, dass die Decke das Gewicht der Leuchte tragen kann und die Montagefläche sauber, trocken und eben ist. Die Leuchte ist für eine Spannung von 120V ausgelegt.

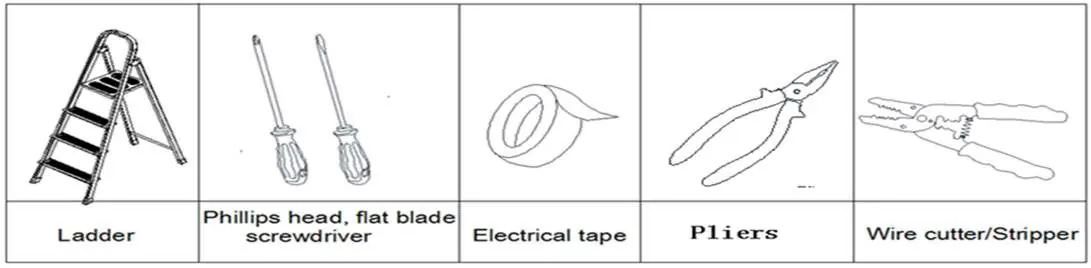

Benötigte Werkzeuge
- Leiter
- Kreuzschlitz- und Schlitzschraubendreher
- Isolierband
- Zange
- Abisolierzange
Montageanleitung
- Entfernen Sie die Leuchte vorsichtig aus der Verpackung und prüfen Sie den Lieferumfang anhand der Teileliste.
- Lösen Sie die Hutmuttern von der Deckenrosette (Canopy) und nehmen Sie die Montageplatte ab.
- Führen Sie die Kabel durch den Rahmen, die Eisenplatte und den Schaft. Schrauben Sie den Schaft oben auf das Rohr.
- Entfernen Sie die Sechskantmutter, Federring und Unterlegscheibe vom Schaft. Schrauben Sie die Deckenrosette auf den Schaft, führen Sie die Kabel durch die Beschläge und sichern Sie alles mit der Sechskantmutter. Ziehen Sie diese mit dem mitgelieferten Schraubenschlüssel fest.
- Befestigen Sie die Montageplatte an der Anschlussdose mit den Montageschrauben. Achten Sie darauf, dass die Seite mit der Markierung "GND" nach außen zeigt.
Elektrischer Anschluss
Verbinden Sie die Kabel gemäß dem Schaltplan:

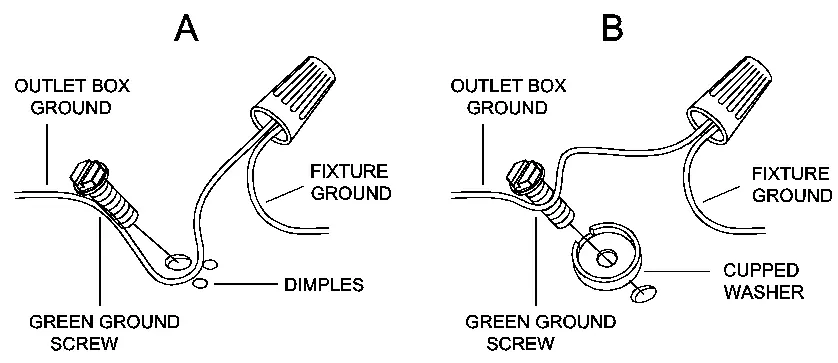

- Erdungskabel: Das blanke Kupferkabel der Leuchte muss mit dem Erdungskabel der Anschlussdose verbunden werden.
- Stromführende Kabel: Verbinden Sie die schwarzen oder roten Versorgungskabel mit dem schwarzen Kabel der Leuchte. Verbinden Sie das weiße Versorgungskabel mit dem weißen Kabel der Leuchte.
- Verwenden Sie die mitgelieferten Drahtverbinder und umwickeln Sie diese mit Isolierband. Stellen Sie sicher, dass keine blanken Drähte freiliegen.
Abschluss der Installation
Heben Sie die Deckenrosette zur Anschlussdose und befestigen Sie sie mit den Hutmuttern. Falls die Rosette nicht bündig an der Decke anliegt, passen Sie die Länge der Gewindestangen an der Montageplatte an. Setzen Sie die Leuchtmittel ein (maximale Wattzahl beachten) und schalten Sie den Strom wieder ein.
Wartung und Reinigung
Reinigen Sie die Leuchte nur mit einem weichen Tuch. Verwenden Sie keine scheuernden Materialien wie Scheuerschwämme, Pulver, Stahlwolle oder Schleifpapier, da diese die Oberfläche beschädigen können.
Herstellerinformationen
Uolfin
Praktische Hilfe
Typische Probleme
Leuchte sitzt nicht bündig an der Decke
Entfernen Sie die Deckenrosette und passen Sie die Länge der Gewindestangen an der Montageplatte an, indem Sie die vormontierten Sechskantmuttern lösen und die Schrauben weiter hinein- oder herausdrehen.
Unsicherheit beim Kabelanschluss
Das blanke Kupferkabel der Leuchte ist das Erdungskabel. Verbinden Sie dieses niemals mit stromführenden Kabeln. Nutzen Sie die mitgelieferten Kunststoff-Drahtverbinder.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Leiter, Schraubendreher, Zange und Abisolierzange bereitlegen
- Prüfen, ob alle Teile laut Liste vorhanden sind
- Spannung prüfen (120V)
- Tragfähigkeit der Decke sicherstellen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Maximale Wattzahl
- 40W pro Leuchtmittel (nicht überschreiten)
Abbildungen und Diagramme

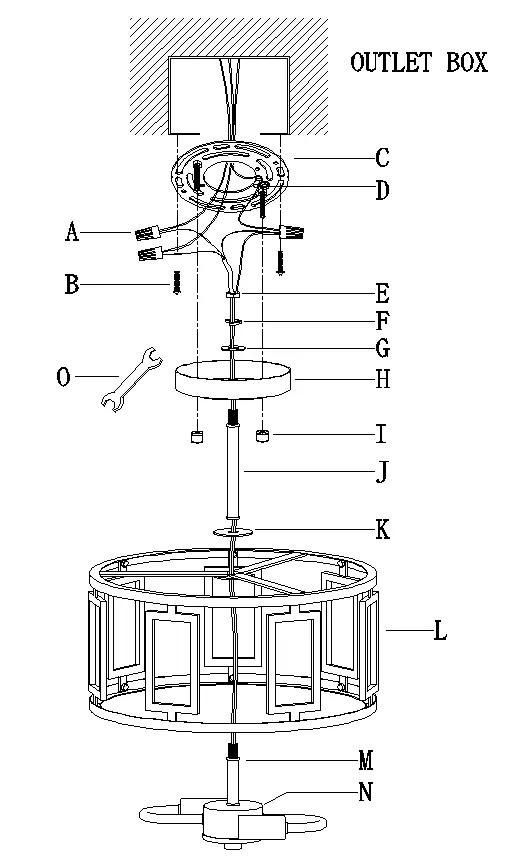

- Die Explosionszeichnung zeigt die Reihenfolge der Montage von der Montageplatte bis zum Leuchtenkörper.
- Der Schaltplan verdeutlicht die korrekte Verbindung der Erdungs- und Stromkabel.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Leuchtmittel sind nicht im Lieferumfang enthalten.
